10 Inspection et maintenance
4.
Retirez la plaque de fixation (2).
5.
Retirez le vase d'expansion (3) par l'avant.
6.
Placez un vase d'expansion neuf dans le produit.
7.
Vissez le vase d'expansion neuf sur le raccord hydrau-
lique. Utilisez pour cela un joint neuf.
8.
Fixez la plaque de fixation avec les deux vis (1).
9.
Remplissez et purgez l'appareil et l'installation de
chauffage si nécessaire. (→ page 21)

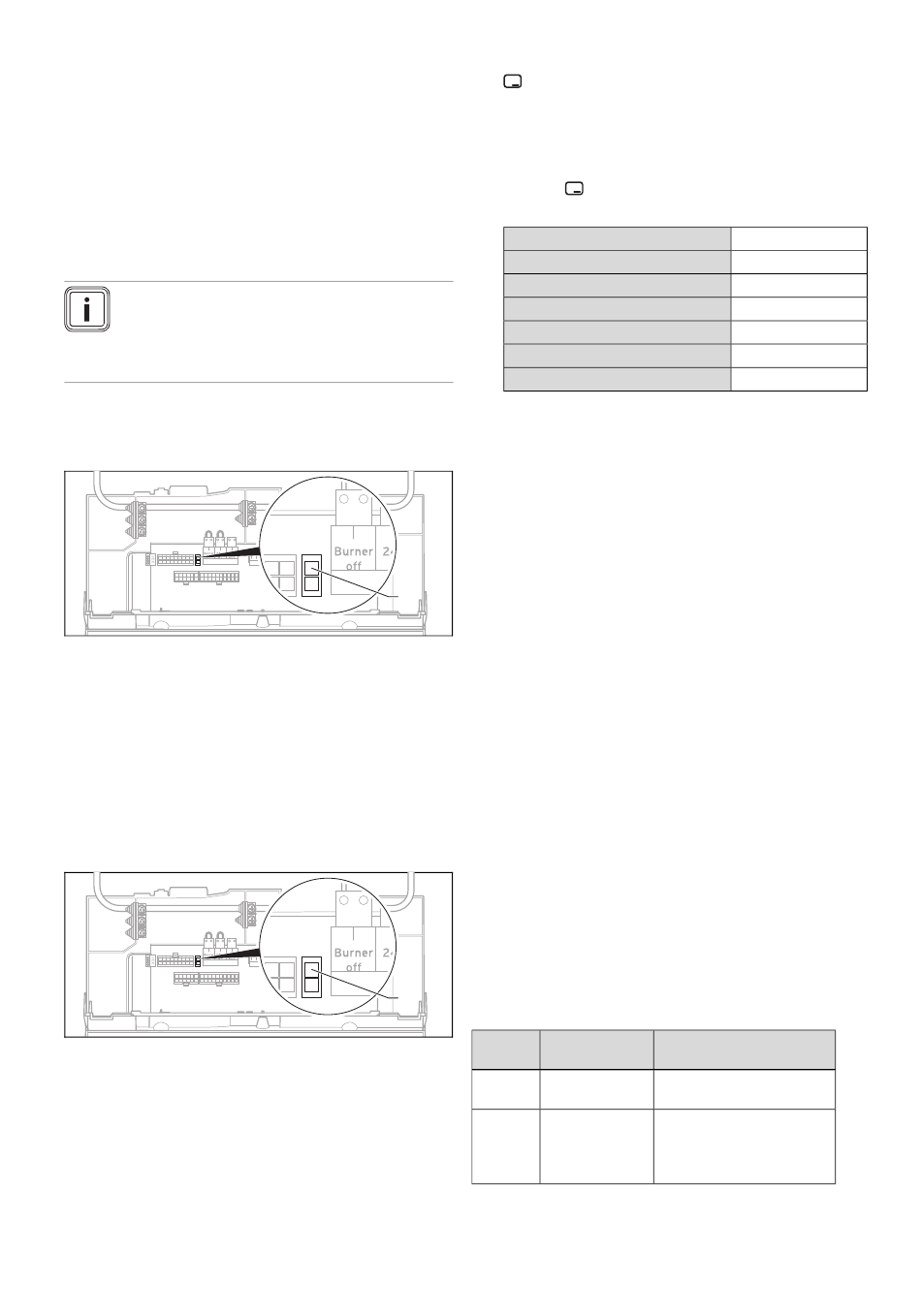

9.6.7
Remplacement du circuit imprimé ou de
l'écran
Remarque
Si vous ne changez qu'un des deux composants,
le composant neuf reprend les paramètres préa-
lablement réglés au niveau du composant non
remplacé lorsque le produit est mis sous tension.
1.
Ouvrez le boîtier électronique. (→ page 15)
2.
Remplacez le circuit imprimé ou l'écran en suivant la
notice de montage et d'installation.
3.
Pour remplacer le circuit imprimé, débranchez la résis-
tance de codage (1) (connecteur X24) de l'ancien circuit
imprimé, puis branchez le connecteur sur le circuit im-
primé neuf.
4.
Fermez le boîtier électronique.
9.6.8
Remplacement du circuit imprimé et de
l'écran
1.
Ouvrez le boîtier électronique. (→ page 15)
2.
Remplacez le circuit imprimé et l'écran en suivant les
notices de montage et d'installation fournies.
3.
Débranchez la résistance de codage (1) (connecteur
X24) de l'ancien circuit imprimé, puis branchez le
connecteur sur le circuit imprimé neuf.
4.
Fermez le boîtier électronique.
5.
Appuyez sur la touche Marche/arrêt . (→ page 17)
◁
À la mise sous tension, le produit bascule direc-
tement sur le menu de réglage de la langue. La
langue réglée par défaut est l'anglais.
30
6.
Sélectionnez la langue de votre choix et validez avec
.
◁
Vous accédez automatiquement au réglage de la
référence de l'appareil D.093.
7.
Réglez la valeur qui convient pour le type de produit,
que vous trouverez dans le tableau ci-dessous, et vali-
dez avec
Numéro de type de produit
VC BE 126/5‑5
VC BE 206/5‑5
VC BE 306/5‑5
VC BE 376/5‑5
VCW BE 296/5‑5
VCW BE 346/5‑5
VCW BE 376/5‑5
◁
Le système électronique est alors paramétré en
fonction du type de produit (modèle) et l'ensemble
des codes de diagnostic reprend les réglages
d'usine.
◁
Le guide d'installation démarre.
8.
Définissez les réglages propres à l'installation.
9.7
Finalisation de la réparation
1.
Établissez l'alimentation électrique.
2.
Rallumez le produit si vous ne l'avez pas déjà fait.
1
(→ page 17)
3.
Montez la protection avant.
4.
Ouvrez tous les robinets de maintenance et le robinet
d'arrêt du gaz.
5.
Testez le fonctionnement et l'étanchéité. (→ page 23)
10 Inspection et maintenance
▶
Conformez-vous aux intervalles minimum d'inspection
et de maintenance. Il peut être nécessaire d'anticiper
l'intervention de maintenance, en fonction des constats
de l'inspection.
Travaux d'inspection et de maintenance – vue
d'ensemble (→ page 49)
10.1
Menu des fonctions
Menu → Accès technicien → Programmes test → Menu
des fonctions
Le menu des fonctions sert à déclencher et tester certains
1
composants de l'installation de chauffage.
Affi-
Programme test
chage
T.01
Contrôle de la
pompe interne
T.02
Contrôle de la
vanne 3 voies
Notice d'installation et de maintenance ecoTEC plus 0020144287_04
.
31
18
13
15
11
13
15
Action
Mettre en marche et arrêter
la pompe interne.
Régler la soupape d'inver-
sion prioritaire interne en
position de chauffage ou de
production d'eau chaude.
