Schéma 3 (gestion puffer boiler ACS +puffer d'accumulation)
Le schéma suivant combine les fonctions des systèmes décrits ci-dessus et il est recommandé à ceux qui ont un puffer d' accumulation
sans le serpentin interne prédisposé au sanitaire.
Dans ce type de circuit de gestion du boiler est effectuée par la chaudière grâce à une sonde de contact ou d'immersion (non
standard) à raccorder sur la face arrière de la chaudière. La même chose s'applique à la gestion de l' accumulation de soufflage qui
est effectuée par la chaudière grâce à une sonde en contact avec ou immersion (non standard) toujours pour être relié sur le côté
arrière de l'appareil. En reliant les thermostats externes à la carte d'extension (en option), il est possible de gérer une pompe de

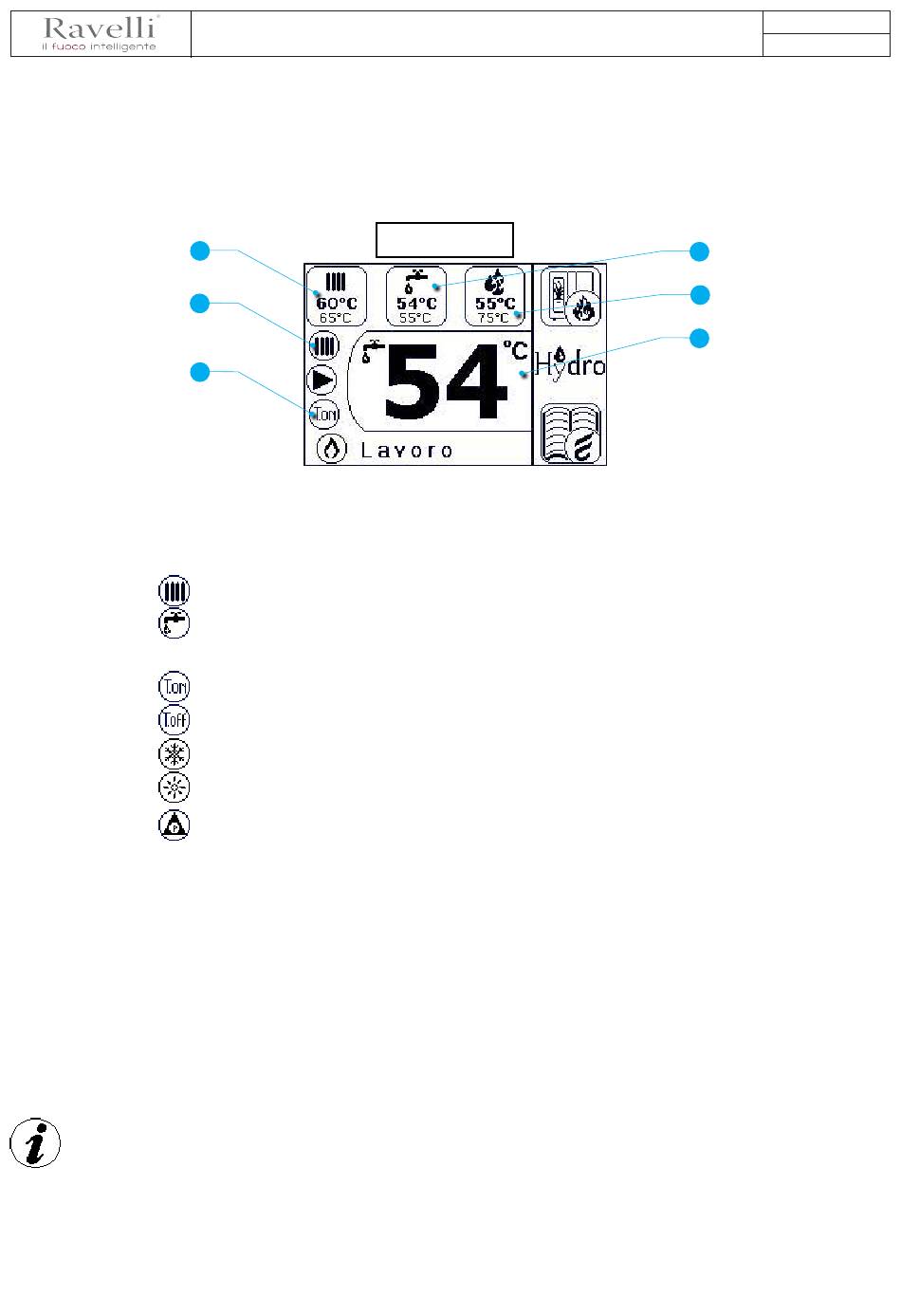

relance ou une pompe de prélèvement destinée aux deux zones. Ci-dessous est montré le nouvel état du mode "Stand-by".
(1) - Double fonction: a: pour indiquer la température de la chaudière et effectuer le réglage;
b: la pression de l'icône vous permet de visualiser dans le point ( 6 ), le réglage, changé avec la touche HAUT/
BAS (A et B précédemment illustrés);
(2) -Cette icône indique l'emplacement de la vanne à 3 voies:
(3) - Zone qui indique l'alternance de plusieurs icônes:
(4) - Double fonction: a: pour indiquer la température de la chaudière et effectuer le réglage;
b: la pression de l'icône vous permet de visualiser dans le point ( 6 ), le réglage, changé avec la touche HAUT/
BAS (A et B précédemment illustrés);
(5) - Indique la température de la chaudière H
Le fonctionnement est le même que le schéma de base, avec la seule différence que, dans ce régime, les échanges de chaudières
directement dans le boiler (priorité); quand il atteint la température réglée ensemble, la vanne à trois voies change de position et la
chaudière commence à échanger dans le puffer d'accumulation. Lorsque la valeur de consigne est atteinte , la porte de la chaudière
se ramène dans un état de ECO STOP pour redémarrer si la température descend en dessous d'une valeur de réamorçage (réglable
par l'installateur au moment de l'essai ) .
La vanne à trois voies se dirige de nouveau dans le boiler quand:
- Demande de la part du boiler même;
- Demande de l'interrupteur de débit (en option si connecté).
D'un état d' Eco-Stop ou stand-by , la chaudière se met en tenant compte des exigences du puffer d' accumulation ou du boiler .
En réglant la fonction ÉTÉ, la vanne à trois voies reste fixe en un seul endroit, ce qui permet le transfert de chaleur de la
chaudière, juste à l'intérieur du boiler. Dès que cette condition est atteinte, la chaudière se met en mode ECO STOP.
Manuel d'utilisation HYDRO TOUCH
1
2
3
Chauffage (puffer accumulation);
Sanitaire (boiler);
Indique que le contact du thermostat externe (s'il est activé - voir la section sur l'activation) est ouvert;
Indique que le contact du thermostat externe est fermé (thermostat satisfait);
Indique que la fonction hiver est active (par défaut - voir la section SAISON)
Indique que la fonction Été est active(peut être activée dans ce schéma du système)
Il apparait avec un clignotement animé indiquant l'activité du filtre (si présent et sous certaines conditions
que OFF - ECO STOP - ALARMES - NETTOYAGE BRASIER)
O et la valeur maximale (non modifiable) qui peut atteindre l'eau de la chaudière.
2
Modalité d'écran
"STAND BY"
Vers. 01 du 18/03/14
Page43
4
5
6
