C6
C5
V5
V4
M4
C4
ALIMENTATION
230 VAC
C3
LEGENDE:
Moteurs
M4 - Chargeur optionnel silos
Cirulateurs
C3 - Circulateur solaire modulaire
C4 - Circulateur solaire
C5 - Circulateur Zone1 ou relance
C6-Circulateur zone 2
T1- Sécurité pellet
T2- Sécurité H2O chaudière
T3 - Vacuostat
T4 / 5 - Contact optionnel
G4- Contact nettoyeur mécanique
M1 - Extracteurs de fumés
M2 - Motoréducteur tarière
3 rpm EVO 14
4,75 rpm EVO 18
5,2 rpm EVO 24
M3 - Nettoyeur mécanique
2 rpm seulement pour modèle EVO18 et 24
M4 - M4 - Chargeur optionnel silos
4,75 rpm pour tous les modèles
R1 - Résistance 250watt
Manuel d'utilisation HYDRO TOUCH

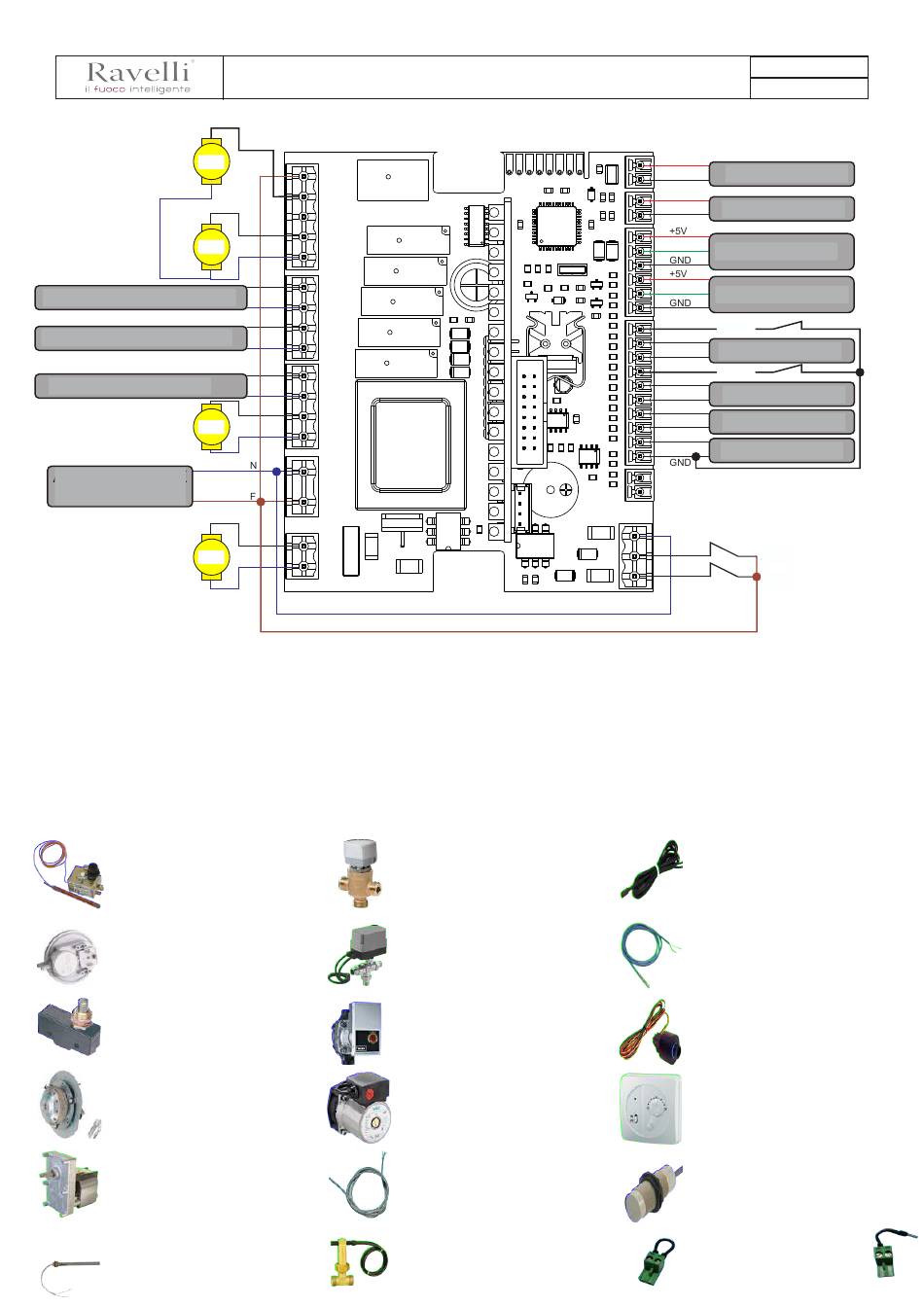

Schémas électriques expansion primaire
Sondes
S8 - Sonde lambda (non traité dans ce modèle )
08 - Sonde capteur solaire en panne
Capteurs
P1 - Niveau capteur de niveau réservoir de la chaudière
P2 - Capteur de niveau de
Tank Pellet en option
Valve à ressort
V4 - Vanne zone 1(jour)
V5 - Vanne zone2 (nuit)
V1 - Valve pellet-gaz
V2 - Vanne de chauffage à ressort
V3 - Vanne sanitaire à ressort
V4 - Vanne zone 1(jour)
V5 - Vanne zone2 (nuit)
V2/V3 - Vanne à trois voies
chauffage/sanitaire
C1 - Circulateur chaudière
C2 - Circulateur séparateur de puissance
C3 - Circulateur solaire modulaire
C4 - Circulateur solaire
C5 - Circulateur Zone1 ou relance
C6-Circulateur zone 2
S3 - Sonde fumée
G5 - Commutateur de flux
G7a
G7b
Générique
G7a - Thermostat extérieur zone1
G7b - Thermostat externe zone 2
G9 - Contact communication BUS
G12 - Mode Fonctionnement (circuit ouvert =
G13 - Vannes / Circulateurs ( circuit ouvert =
zones avec soupapes , circuit fermé = zones avec
circulateurs )
S1- Sonde chaudière 1 (NTC 10k)
S1- Sonde chaudière 2 (NTC 10k)
S6 - Sonde climatique ext
(optionnelle) (NCT 10k)
S1- Sonde chaudière 1 (NTC 10k)
S5 - Sonde puffer 2 (NTC 10k)
S7 - Sonde boiler (NTC 10k)
08 - Sonde capteur solaire (PT1000)
G6 - Transducteur de pression
G7 - Thermostat extérieur
G7a - Thermostat extérieur zone1
G7b - Thermostat externe zone 2
P1 - Capteur du niveau
(réservoir chaudière)
P2 - Capteur de niveau de Pellet
(Tank en option)
G12 et G13
Contact fermé
Contact ouvert
Vers. 01 du 18/03/14
Page53
G9
G9
P4
P3
S8
G12
G13
S9
P1
P2
