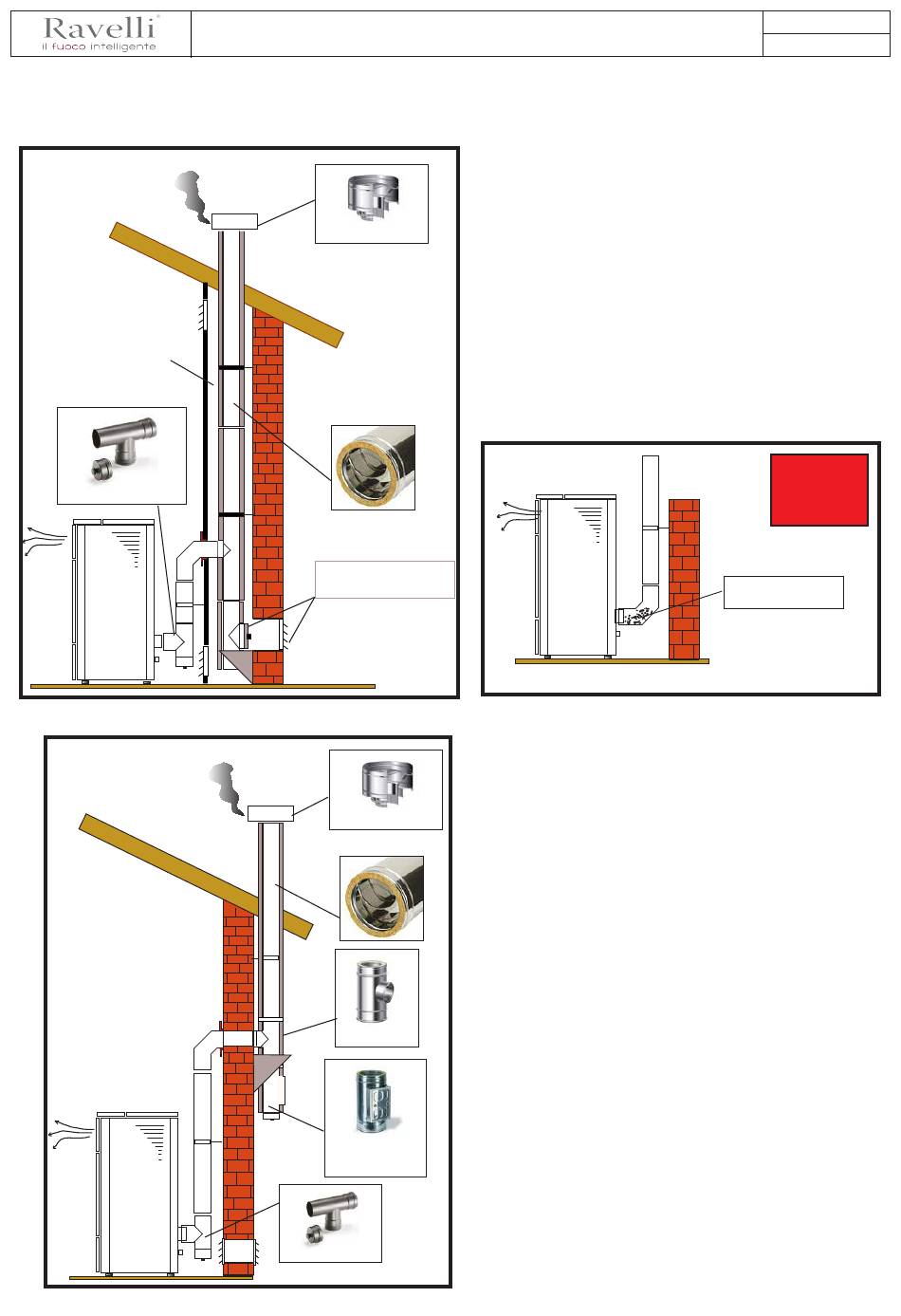

Exemples d'installation d'un poêle/thermo-poêle/poêle à pellet
conduit
Raccord en T par condensation
Canal de fumé:
utilisation du tuyau
pas isolé
Manuel d'utilisation HYDRO TOUCH
Protection de la pluie
Conduit de fumée isolée
dans le conduit avec ouverture
pour inspection dans conduit
de fumée
Fig.1
Protection de la pluie
Conduit de fumée isolée
Raccord en T
Chambre de
combustion ramasse
cendres + bouchon
condensation
raccord en T par condensation
Fig.3
Ce type d'installation (Voir figure 1) exige d'un conduit de
cheminé isolé malgré tout le conduit soit monté à l'intérieur
de l'habitation. De plus , la structure doit être inséré dans un
conduit opportunément ventilé.
Au bas de la couverture de l' inspection de la cheminée est
une convenablement isolé du vent et de la pluie .
C'est pas recommandé d'installer comme première pièce
initiale une courbe de 90 °, car les cendres dans un court
laps de temps seraient bloquer le passage des fumées , en
provoquant des problèmes pour le tirage du poêle. (Voir Fig.
Ce type d'installation (Voir Fig. 3 ) ne nécessite pas de conduit
de fumée isolé pour la partie intérieur à l'habitation, alors que
pour la section placée à l'extérieur il est obligatoire d'utiliser
une tuyauterie isolée . été monté un raccord de connexion
de type " T" avec un trappe d'inspection; à l'extérieur il a
été monté un autre , de sorte que la partie extérieure soit
inspecté.
Il est déconseillé d'installer deux coudes à 90 ° , comme
les cendres dans un court laps de temps serait de bloquer
le passage des fumées , provoquant des problèmes pour le
projet de la poêle. (Voir Fig.
Vers. 01 du 18/03/14
Page15
NO
Cendre deposée dans la
courbe à 90°
Fig.2
