Conduit de fumée et raccords
Pour les appareils générateurs de chaleur munis d'un électro-ventilateur pour l'expulsion des fumées, vous devez suivre les instructions
de l'installation du fabricant en ce qui concerne la longueur maximale et le nombre de courbes des canaux de fumée.
Dans le cas où les valeurs maximales ne sont pas indiquées, elles devront être appliquées les prescriptions suivantes:
-Les traits horizontaux doivent avoir une pente minimum du 3% vers le haut (courbes à 45° conseillées)
- La longueur de la section horizontale doit être minimale et sa projection sur plan ne doit pas dépasser les 3 mètres
- Le nombre de changements de direction, y compris celui de l'effet de l'élément en "T", et l'introduction dans le conduit de fumée,
ne doit pas être supérieur à 3.
- La section doit être d'un diamètre constant et égal à la jonction de la chambre de combustion dans le conduit de fumée.
- Il est interdit l'utilisation des tuyaux en métal flexible et en fibre-ciment, ils doivent aussi assurer le maintien de la pression
Dans tous les cas, les canaux de fumée doivent être fixés et isolés des produits de combustion et de condensation si elles
passent à l'extérieur de l'installation.
Il est interdit de monter des dispositifs de réglage manuel du tirage sur les appareils à tirage forcé.
Conduit de fumée
- Elle doit être réalisée avec des matériaux appropriés pour assurer la résistance aux sollicitations normales mécaniques,
chimiques et avoir une correcte cohabitation afin d'éviter la formation de condensation, puis être isolée thermiquement
(norme produit cheminée UNI 1856 | 1 | 2 et norme matériaux standards utilisés UNI / TS 11278)
- Être sans étranglement le long de sa longueur.
- Être correctement espacée par un intervalle d'air et isolée à partir de matériaux inflammables.
- Les changements de direction doivent être au maximum de 45°.
- Le conduit de fumée à l'intérieur de l'habitation doit être de toute façon isolé et il peut être inséré dans un conduit tout
en respectant les normes relatives au raccordement (UNI 10845).
- Le canal de fumée doit être raccordé à la cheminée par un raccord en "T" avec une chambre de collecte
inspecté pour la combustion résiduelle et en particulier pour la collecte de la condensation.

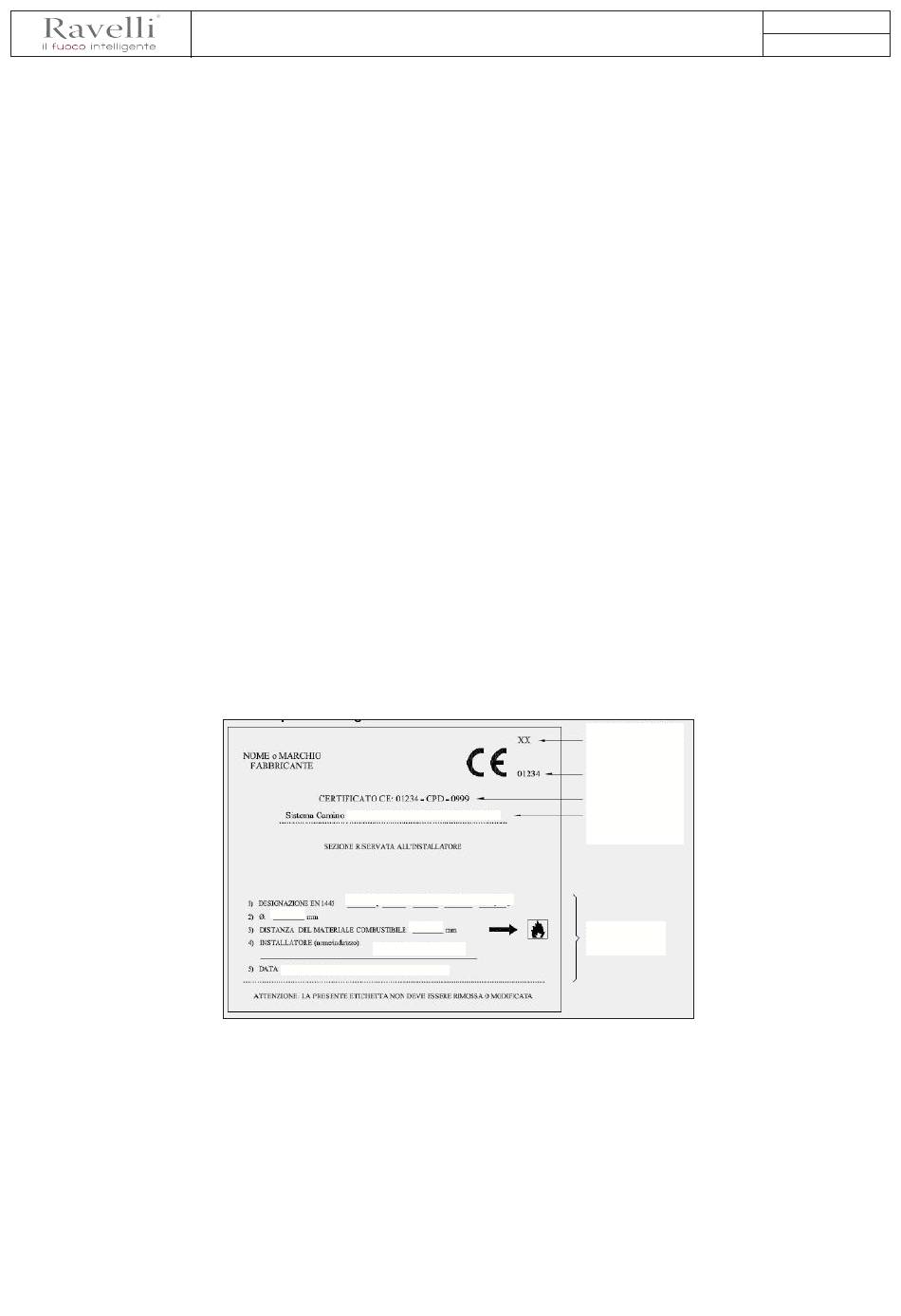

Plaque de cheminée
Fournie ensemble au conduit de fumée, celle ci identifie:
- le fabricant;
- le marquage CE;
- Désignation du produit selon la norme UNI 1856 (xx)
Il y a aussi une partie qui doit être remplie par l'installateur qui atteste de la pertinence de la cheminée au produit (poêle) installé,
norme d'installation EN 1443.
LEGENDE:
T: Indique la classe de température (T80 - T200 - etc);N / P / H:
N/P/H: Indique la classe de pression (N -> Négatif - P -> Qualité - H -> haute pression "x" -> indique la perte permis où 1 est la plus
restrictive);
D/W: Indique la classe de résistance à la condensation (D -> Nettoyage Commercial - W -> pour une utilisation dans des endroits
humides);
V: Classe de résistance à la corrosion (V1 -> des combustibles gazeux; V2 -> combustibles liquides; V3 -> combustibles solides;
Vm -> Essai non réalisé);
LX/X: Indique le type de matériel utilisé et de l'épaisseur exprimé en centièmes de millimètre (par exemple,316 et 050 -> 0,5 mm
d'épaisseur); L50050 indique L50-->acier inox
AISI 316 et 050-->épaisseur 0,5mm);
G/O: Indique la classe de résistance au feu des imbrûlés (G -> SI O -> NO) et la valeur entre parenthèses indique la distance de
matériaux combustibles.
Par conséquent, la plaque à remplir en respectant les demandes pour un poêle à granulés sera:
Désignation EN 1443:
Manuel d'utilisation HYDRO TOUCH
EN 1856/1-2 T400 N1 D v2 l50050 G(30)
T400
N1
D
100
30
Mario Bianchi Via Rossi 24 Calcinate (BG)
27/07/2011
T400
N1
D
Les deux derniers chiffres
de l'année où le
marquage a été apposé
Nombre
d'identification
Numéro de certificat
Désignation déclarée
par le fabricant
3
G(30)
Section compilé
par l'installateur
3
G(xx)
Vers. 01 du 18/03/14
Page10
