Tôle en acier étanche
Manuel d'utilisation HYDRO TOUCH
Protection de la pluie
Conduit de fumée isolée
Rapport en T avec éva-
cuation de condensation
chambre de collecte

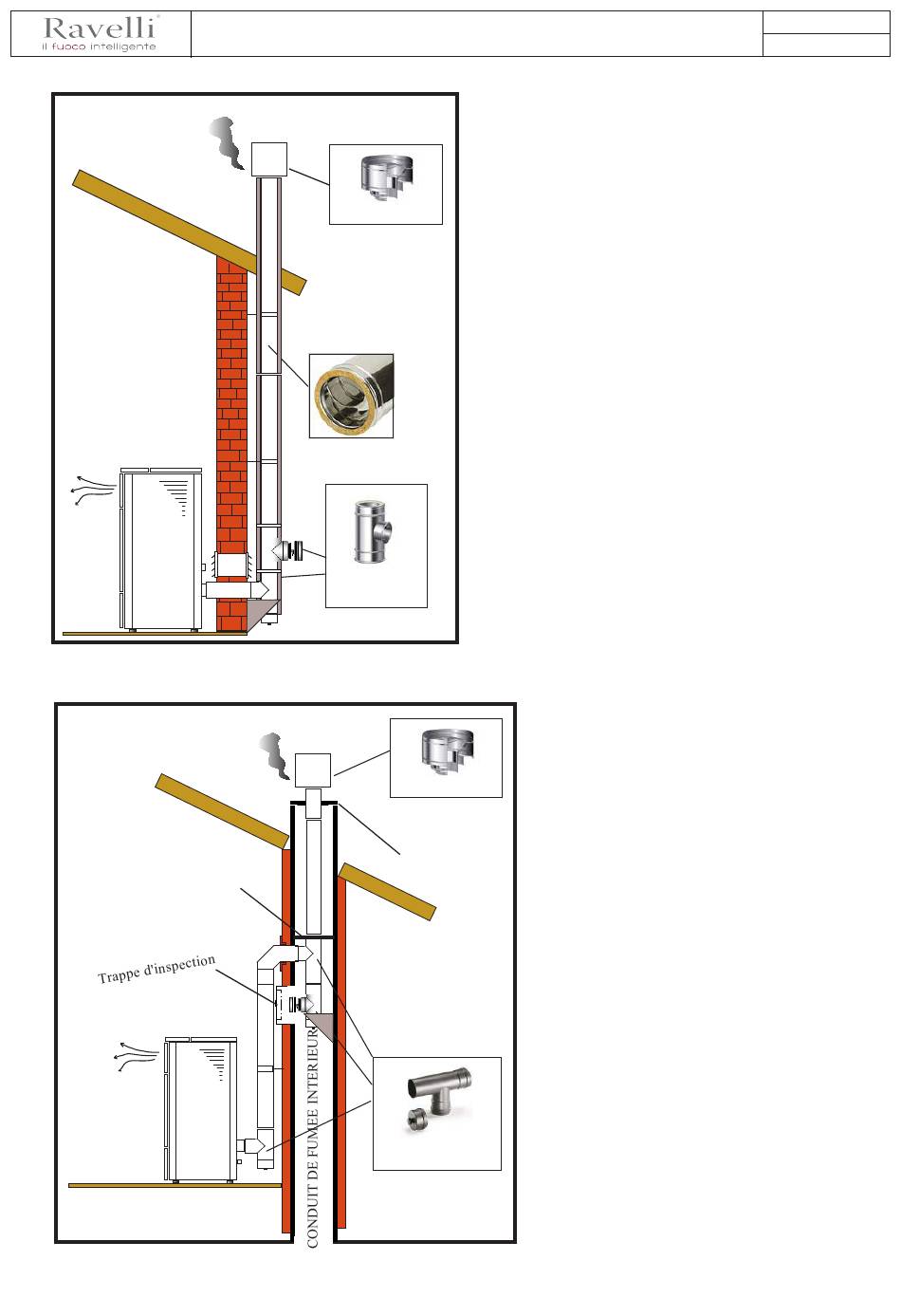

Fig.4
Protection de la pluie
Plaque de couverture
Raccord en T ave chambre de
collecte et pour condensation
Fig.5
Ce type d'installation ( voir la figure 4 ) doit être isolé de
cheminée , que l'ensemble de conduit de fumée a été monté
à l'extérieur de la maison.
Dans la partie inférieure de la cheminée , a été montée une
connexion de type " T" avec bouchon d'inspection.
C'est pas recommandé d'installer comme première pièce
initiale une courbe de 90 °, car les cendres dans un court
laps de temps seraient bloquer le passage des fumées ,
en provoquant des problèmes pour le tirage du poêle. (Voir
Fig.2)
Ce type d'installation (Voir Fig. 5 ) ne nécessite pas
de conduit de cheminée isolée, dans le cadre que une
partie du conduit de fumée a été monté à l'intérieur
de la maison , et une partie est située à l'intérieur
d'un conduit de fumée qui existe déjà.
Dans la partie inférieure du poêle a été monté une
connexion de type " T" avec un bouchon d'inspection
comme à l'intérieur du conduit de fumée.
C'est pas recommandé d'installer comme première
pièce initiale une courbe de 90 °, car les cendres dans
un court laps de temps seraient bloquer le passage
des fumées , en provoquant des problèmes pour le
tirage du poêle. (Voir Fig.2)
Vers. 01 du 18/03/14
Page16
