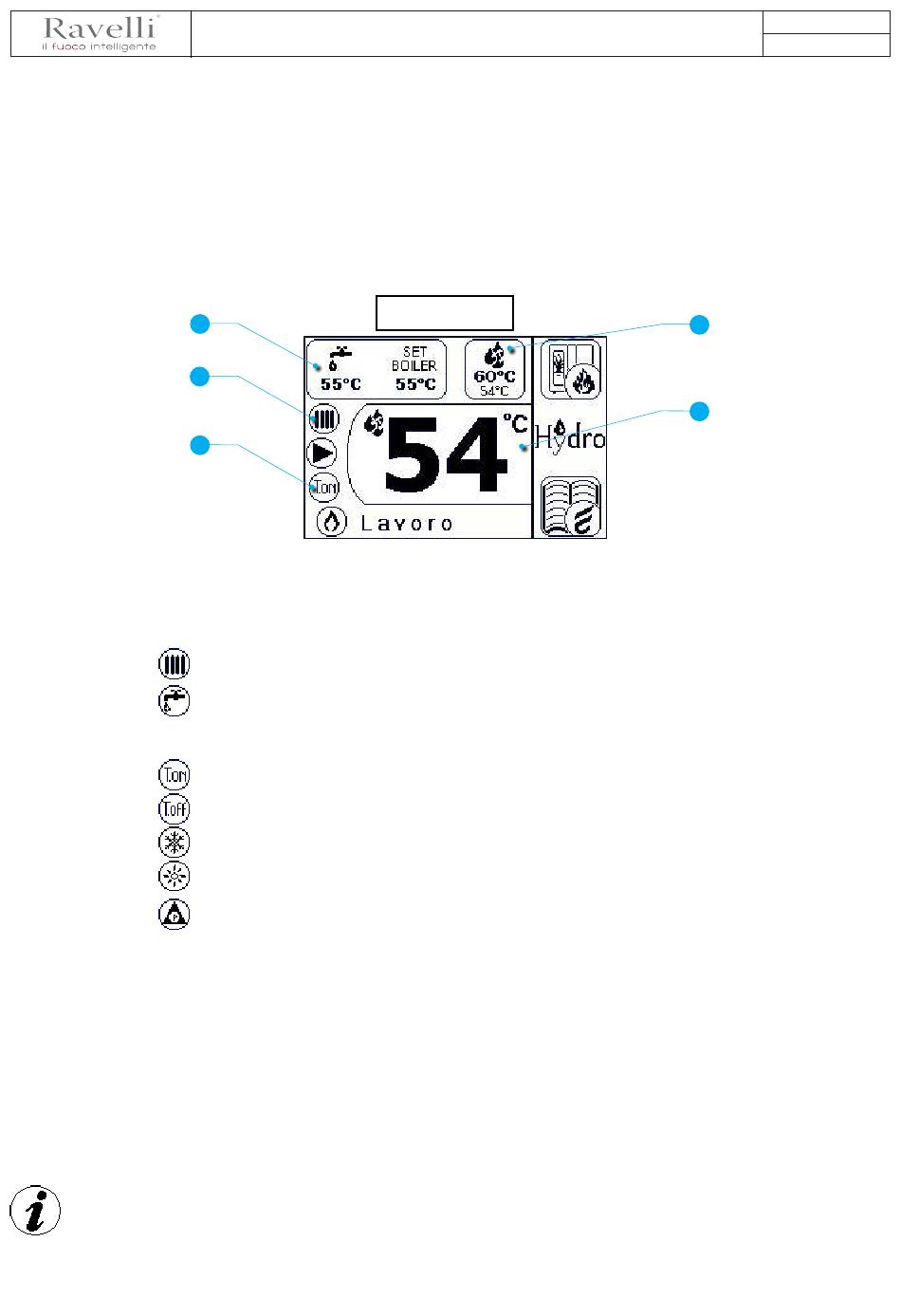

Écrans affichés avec les modèles d'activation évolutifs
Activation d'un modèle différent du système standard (schéma 0) , tout en conservant les mêmes fonctions que le menu , l'écran
du "Stand-by " adapte l'affichage de toutes les charges connectées telles que la température de la cuve et le globe. Ci-dessous est
montré pour chaque régime de la nouvelle vue et la fonction de chaque icône pour modifier les différents réglages .
Schéma 1 ( chauffage + ECS gestion avec thermostat externe )
Le schéma ci-dessous peut être utilisé lorsque vous avez une chaudière sans échangeur de chaleur à plaques et que vous voulez
acheter un accumulateur (boiler ) à connecter au circuit, afin de produire de l'eau sanitaire.
Dans ce type d' environnement de gestion de la température ambiante est géré directement par un thermostat extérieur (pas de série)
à raccorder à l'arrière de la chaudière. Le boiler est assuré par la chaudière par l'intermédiaire d'une sonde de contact ou d' immersion
(non standard) toujours à relier sur le côté arrière de la chaudière . Ci-dessous est montré le nouvel état du mode "Stand-by".
(1) - Double fonction: a: pour indiquer la température de la chaudière et effectuer le réglage;
b: la pression de l'icône vous permet de visualiser dans le point ( 5 ), le réglage, changé avec la touche HAUT/
BAS (A et B précédemment illustrés);
(2) -Cette icône indique l'emplacement de la vanne à 3 voies:
(3) - Zone qui indique l'alternance de plusieurs icônes:
(4) - Double fonction: a: pour indiquer la température H
b: la pression de l'icône vous permet de visualiser dans le point ( 5 ), le réglage, changé avec la touche HAUT/
BAS (A et B illustrés ci-dessus)
Le fonctionnement est le même que le schéma de base , avec la seule différence que, dans ce régime, les échanges de chaudières
directement dans le boiler (priorité); quand il atteint la température réglée ensemble, les trois voies des changements de position
de soupape et la chaudière commence à échanger dans le circuit de chauffage. Dès ce moment, la chaudière est contrôlée par le
thermostat externe (s'il est connecté et allumé) ou la mise en H
écho, etc.).
La vanne à trois voies se dirige de nouveau dans le boiler quand:
- Demande de la part du boiler même;
- Demande de l'interrupteur de débit (en option si connecté).
D'un état de Eco-stop ou Stand by la chaudière considère les demandes du chauffage ou du boiler.
En réglant la fonction ÉTÉ, la vanne à trois voies reste fixe en un seul endroit, ce qui permet le transfert de chaleur de la
chaudière, juste à l'intérieur du boiler. Dès que cette condition est atteinte, la chaudière se met en mode ECO STOP.
Manuel d'utilisation HYDRO TOUCH
1
2
3
Chauffage (radiateurs);
Sanitaire (boiler);
Indique que le contact du thermostat externe (s'il est activé - voir la section sur l'activation) est ouvert;
Indique que le contact du thermostat externe est fermé (thermostat satisfait);
Indique que la fonction hiver est active (par défaut - voir la section SAISON)
Indique que la fonction Été est active(peut être activée dans ce schéma du système)
Il apparait avec un clignotement animé indiquant l'activité du filtre (si présent et sous certaines conditions
que OFF - ECO STOP - ALARMES - NETTOYAGE BRASIER)
Modalité d'écran
"STAND BY"
O de la chaudière et le réglage imposé;
2
O (voir opération 0 sur le schéma par rapport à la modulation, arrêt
2
Vers. 01 du 18/03/14
Page41
4
5
