Mode d'emploi

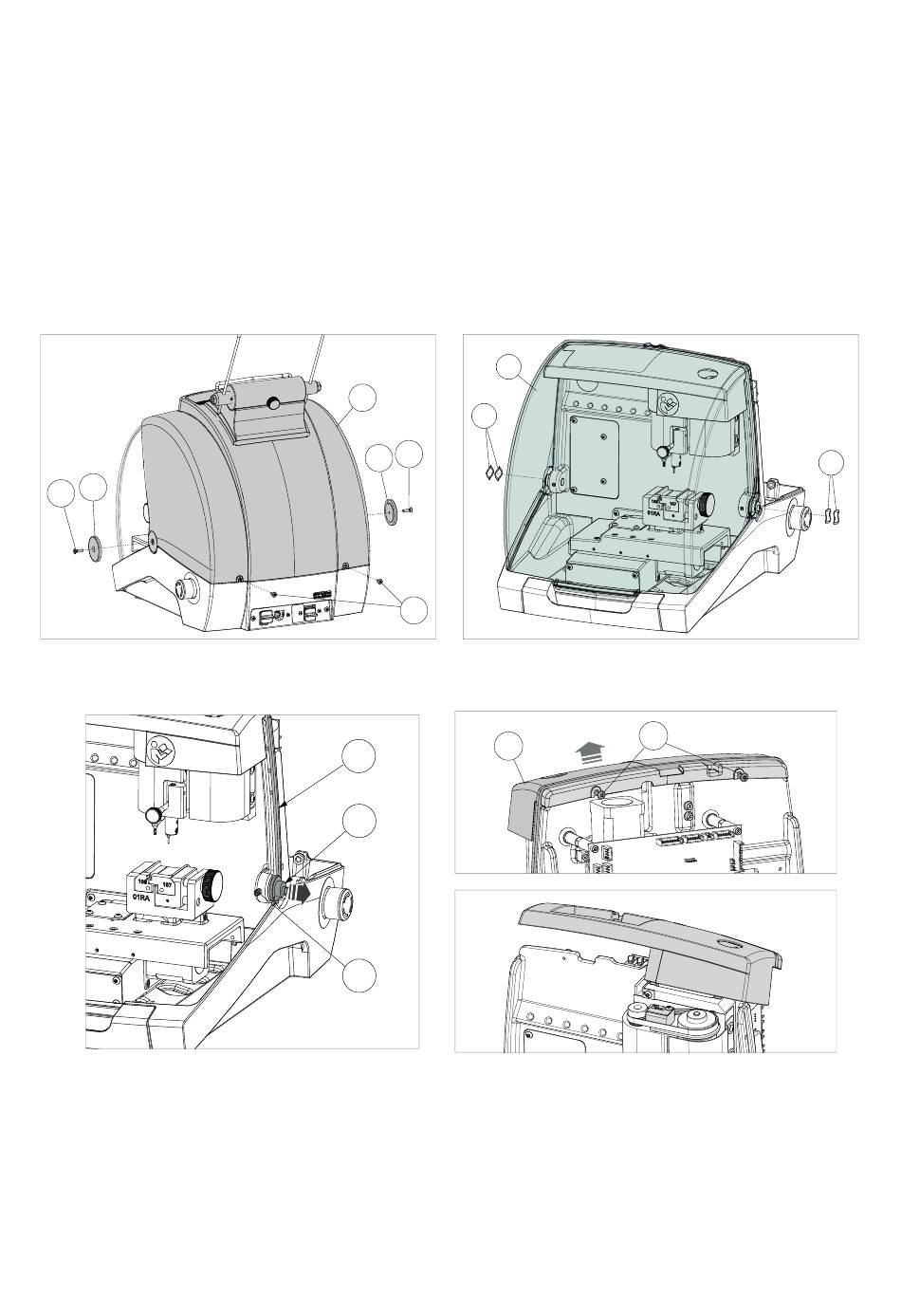

7.7 ACCÉDER AU COMPARTIMENT HAUT
1) Eteindre la duplicatrice et débrancher le câble d'alimentation.
2) Enlever la tablette et le porte-tablette.
3) Dévisser les 2 vis arrière (E1).
4) Dévisser les 2 vis latérales (E2) et enlever les 2 rondelles (E3).
5) Enlever le couvercle (E).
6) Enlever le capot (C). Faire attention à ne pas perdre les 4 rondelles ondulées (T).
7) Desserrer le grain (H1), déplacer le doigt (H2) vers l'extérieur (ill. 64) pour pouvoir désenfi ler une partie du joint
(H).
8) Dévisser les 2 vis (K1) et déplacer la protection courroie (K).
E3
E2
E
E3
ill. 62
H
H3
H1
ill. 64
C
T
E2
E1
K
Copyright Silca 2019
FUTURA AUTO
ill. 63
K1
ill. 65
T
29
