Für den nachfolgend beschriebenen
Aus- und Einbau von Kettenrad und
Kupplung, wird eine Anschlagleiste zur
Fixierung des Kolbens im Zylinder
benötigt. Die Anschlagleiste ist im
Lieferumfang des Ersatz-Kettenrades
enthalten.
STIHL empfiehlt Original STIHL
Kettenräder zu verwenden, damit die
optimale Funktion der Kettenbremse
gewährleistet ist.

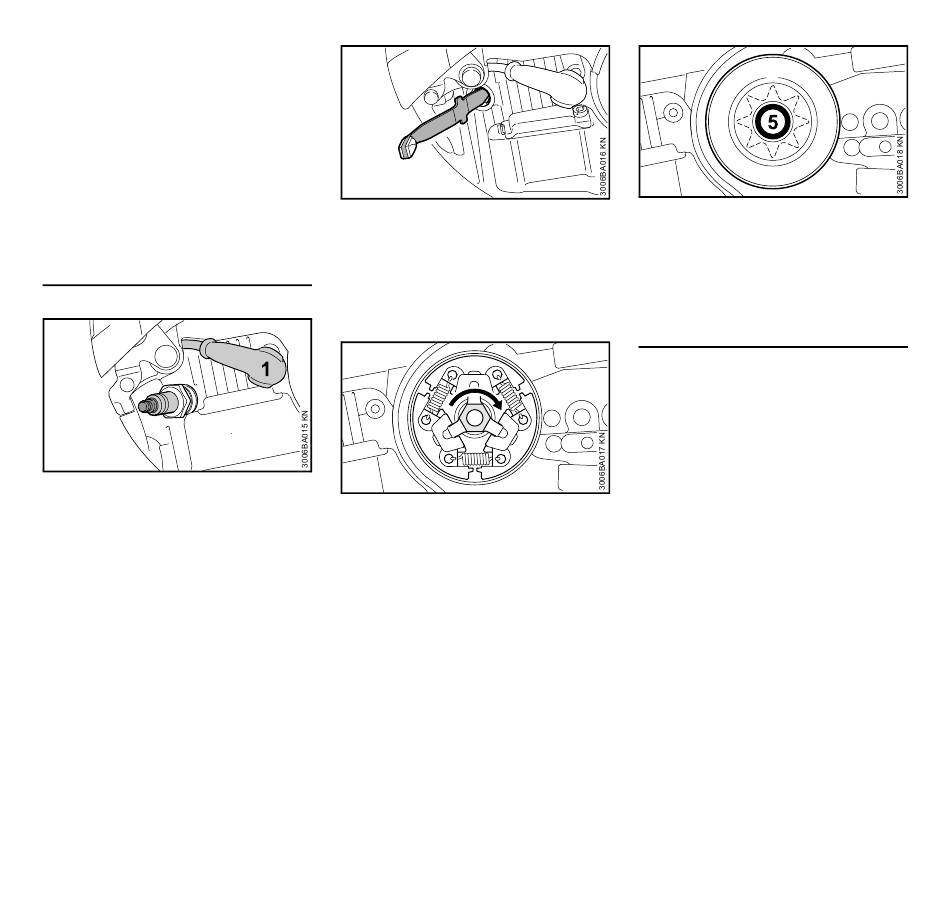

Ausbau
2
Zündkerzenstecker (1) abziehen
N
Zündkerze (2) ausschrauben
N
Kupplung drehen, bis sich der
N
Kolben im unteren Bereich des
Zylinders befindet
MS 150 TC
3
Anschlagleiste (3) durch die
N
Öffnung bis zur Anlage in den
Zylinder einführen
Kupplung im Uhrzeigersinn drehen,
N
bis der Kolben an der
Anschlagleiste anliegt
Sechskant der Kupplung im
N
Uhrzeigersinn lösen (Linksgewinde)
Kupplung abdrehen
N
4
Kettenrad (4) und Nadelkäfig (5)
N
von der Kurbelwelle abziehen
Kurbelwellenstumpf und Nadelkäfig
N
reinigen und mit STIHL Schmierfett
(Sonderzubehör) einfetten
Zusammenbau
Nadelkäfig und Kettenrad auf die
N
Kurbelwelle stecken
Kupplung entgegen dem
N
Uhrzeigersinn auf die Kurbelwelle
drehen
Kupplung mit einem
N
Anziehdrehmoment von 15 Nm
anziehen
Anschlagleiste aus dem Zylinder
N
ziehen, Zündkerze einschrauben
und fest anziehen
Zündkerzenstecker auf die
N
Zündkerze stecken
