INSTALLATION
DRAINAGE
Drainage Unités Intérieures:
FK ZEN-OCT
FCW-OCT / FCCW-OCT / BSW-OCT
Drainage par gravité, suivre les recommandations générales.
BSW-OCT: la pompe à condensats est disponible en option.
Alimentation principale:
Débit maximum:
Hauteur d'aspiration maximum:
Hauteur de sortie maximum:
FCW-OCT: la pompe à condensats est disponible en option.
Alimentation principale:
Débit maximum:
Hauteur d'aspiration maximum:
Hauteur de sortie maximum:
GAINES D'AIR
Les dimensions des gaines seront déterminées en fonction du débit d´air et de la pression statique disponible de
l'appareil.
Les gaines devront être préparées par des techniciens qualifiés.
Utiliser des gaines réalisées en matériaux non inflammables et n'émettant pas de gaz toxiques en cas de feu. Il est
recommandé d'utiliser des gaines en tôle avec isolation.
Utiliser des flexibles pour connecter les gaines d'air à l'unité pour éviter la transmission de vibrations et de bruit.
DIMENSIONS
Hauteur (H)
mm
Largeur (L)
mm
230V – 50 Hz 18W
20 l/h
2 m
6 m
230v – 50 Hz 18W
8 l/h
1 m
6 m
16-i
Entrée
Sortie
Cent.
EC
500
350
500
645
400
645
SYSTEME DE CLIMATISATION MULTIZONE

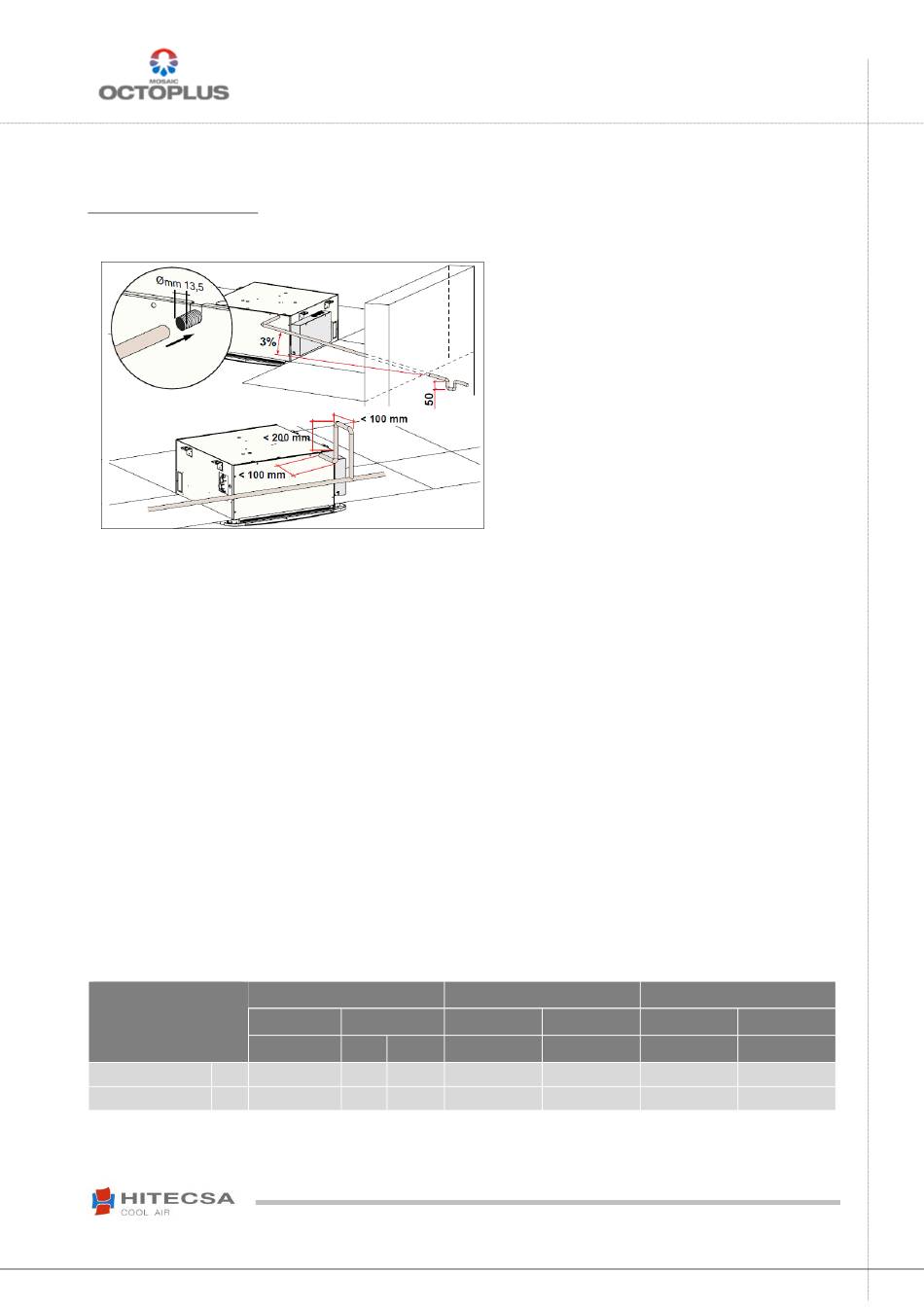

Le drainage se fait par une connexion de 13,5 mm de
diamètre. Il inclut une pompe à condensats pour des
hauteurs jusqu'à 200 mm maximum. Le tube de
drainage devra avoir une inclinaison de 3%, sans
obstructions. Prévoir un siphon de 50 mm de
profondeur minimum pour éviter les odeurs
désagréables.
20-i
Entrée
Sortie
525
525
825
440
MOSAIC - OCTOPLUS
INVERTER HORIZONTAL
25-i
Entrée
Sortie
525
525
825
440
31
09.18 207733 Rev.101
