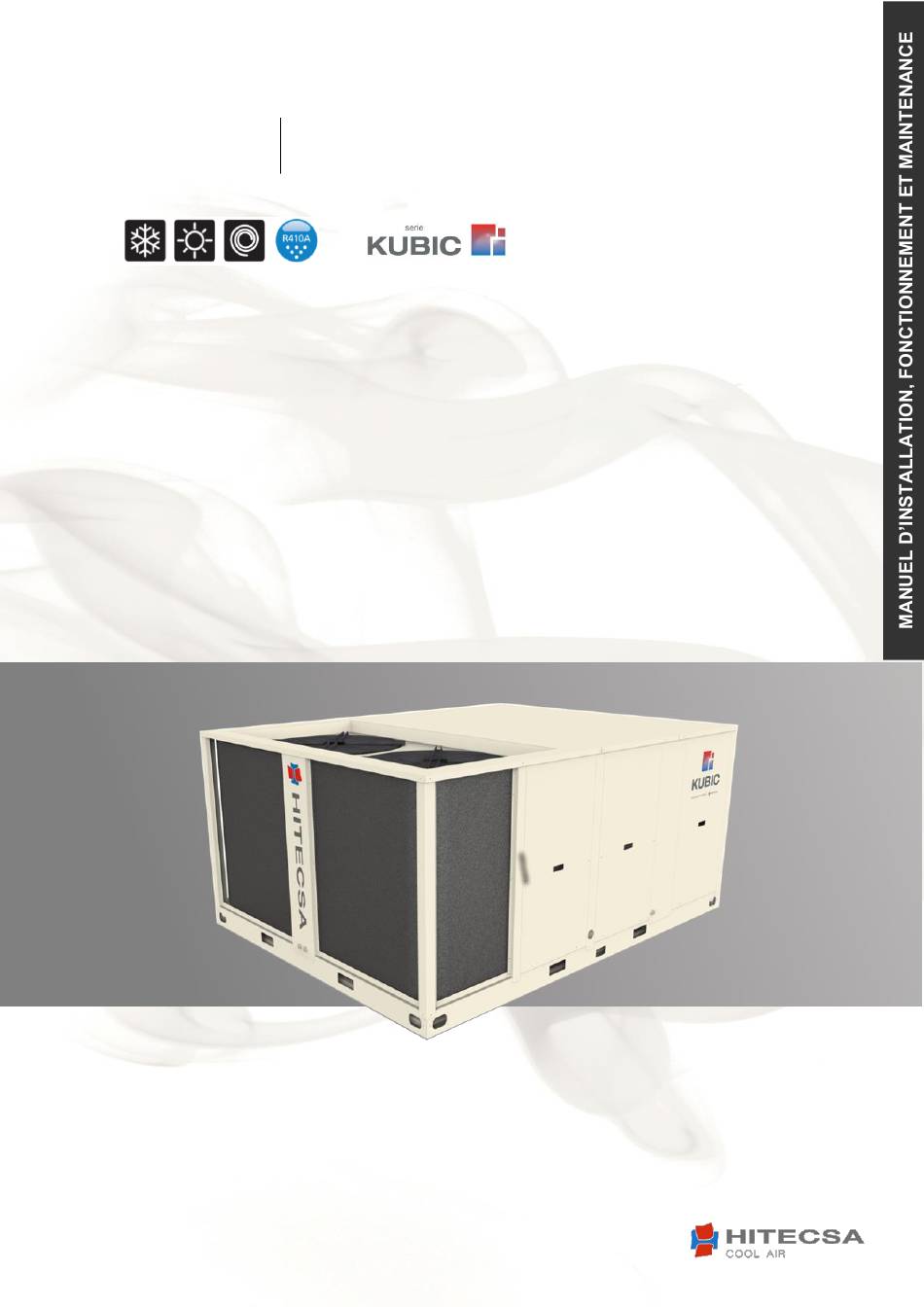

RMXCA RMXCBA
Froid seul

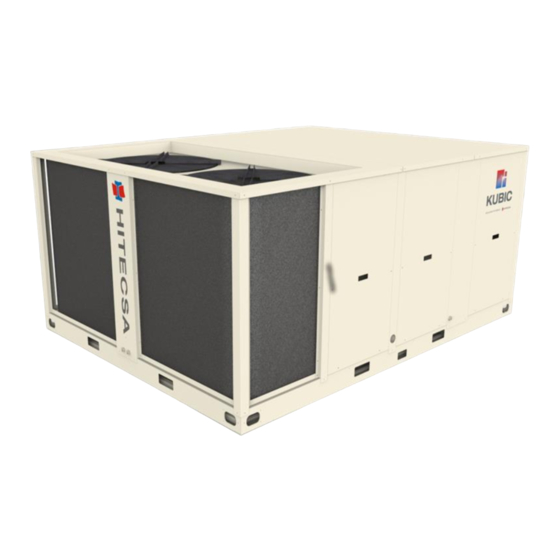

UNITES TYPE ROOF TOP – VENTILATEURS AXIAUX
Modèles: 3502.2 │4002.2 │4502.2 │5002.4 │6002.4│7002.4
Puissances. Frigorifiques: 113,6 kW à 218,5 kW
Puissances. Calorifiques: 119,1 kW à 226,7 kW
04/17 207729 Rev100
Pompe à chaleur

Publicité

Table des Matières
loading

Sommaire des Matières pour Hitecsa KUBIC RMXCA Série

  • Page 1 RMXCA RMXCBA Froid seul Pompe à chaleur UNITES TYPE ROOF TOP – VENTILATEURS AXIAUX Modèles: 3502.2 │4002.2 │4502.2 │5002.4 │6002.4│7002.4 Puissances. Frigorifiques: 113,6 kW à 218,5 kW Puissances. Calorifiques: 119,1 kW à 226,7 kW 04/17 207729 Rev100...
  • Page 2 Depuis plus de 35 ans nous proposons une vaste gamme d’équipements spécialisés et adaptés pour tous types d’installations de climatisation. Nos constantes recherches d’amélioration de solutions efficaces nous permettent de faire évoluer nos produits ainsi que nos catalogues de manière constante. Notre équipe d’ingénieurs et de spécialistes vous propose un service personnalisé...
  • Page 3: Table Des Matières

    RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX SOMMAIRE CONSIDERATIONS GENERALES ............................ 4 NORMES ET CERTIFICATIONS ............................5 CONSIDERATIONS DE SECURITE ..........................5 INSTALLATION ................................6 RECEPTION ..................................6 TRANSPORT ET MANIPULATION ........................... 6 STOCKAGE ..................................6 LIEU D’INSTALLATION ..............................6 EMPLACEMENT DE L´UNITE ............................
  • Page 4: Considerations Generales

    RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX CONSIDERATIONS GENERALES Finalité du manuel Ce manuel et les documents d’instruction ont été rédigés pour permettre une installation correcte, mise au point et maintenance de l’unité. C’est pourquoi il est fondamental de lire ces instructions avec attention. Le fabricant décline toutes responsabilités, en cas de dommages matériels ou personnels, en conséquence d’une utilisation incorrecte de l’unité...
  • Page 5: Normes Et Certifications

    MARCAGE CE: Nos machines ont le marquage CE, en conformité aux exigences essentielles des directives communautaires appliquées et des dernières modifications, ainsi que la législation nationale correspondante à chaque pays. CERTIFICATION EUROVENT HITECSA participe au programme de Certification EUROVENT. Consultez notre site les produits certifiés. CONSIDERATIONS DE SECURITE ...
  • Page 6: Installation

    Vérifiez si la tension électrique inscrite sur la plaque signalétique des unités est identique à celle de l’alimentation électrique á laquelle la machine sera raccordée.  Dans le cas où un quelconque défaut ou anomalie est détecté, il est recommandé de se mettre en contact avec HITECSA. TRANSPORT ET MANIPULATION ...
  • Page 7: Emplacement De L´unite

    RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX | INSTALLATION EMPLACEMENT DE L´UNITE • Assurez-vous que l´unité soit correctement de niveau. • Dans le cas où l´unité doit être posée sur un socle, celui-ci doit avoir la surface et robustesse suffisantes pour supporter le poids de l´unité.
  • Page 8 RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX | INSTALLATION ► MODELES 4002.2 – 4502.2 STD ► MODELES 5002.4 – 7002.4 STD 04.17 207729 Rev100...
  • Page 9 RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX | INSTALLATION ► MODELES 3502.2 RCF ► MODELES 4002.2 - 4502.2 RCF 04.17 207729 Rev.100...
  • Page 10 RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX | INSTALLATION ► MODELES 3502.2 VRC ► MODELES 4002.2 - 4502.2 VRC 04.17 207729 Rev100...
  • Page 11: Fonctionnement

    RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX FONCTIONNEMENT AVANT LA MISE EN MARCHE  Assurez-vous que tous les raccordements électriques soient bien serrés.  Assurez-vous que tous les panneaux soient bien fixés par les vis.  Vérifiez qu’il n’y ait pas de fuites de lubrifiant ou réfrigérant. ...
  • Page 12: Limites De Fonctionnement

     L´alimentation électrique de l´unité doit être celle qui est indiquée sur la plaque signalétique. Les dommages causés par la mise en marche de l´unité avec une tension incorrecte ne sont pas couverts par la garantie d’HITECSA.  Utilisez toujours le schéma électrique de l´unité pour effectuer les raccordements.
  • Page 13: Evacuation Des Condensats

    RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX | FONCTIONNEMENT EVACUATION DES CONDENSATS  Les unités Kubic sont livrées d´usine avec un bac d´évacuation de condensats, incliné selon recommandation de la ASHRAE (11mm/m) pour éviter l´accumulation excessive d´eau et par conséquent l´apparition de bactéries. ...
  • Page 14: Fonctionnement Reglage De La Transmission

    RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX | FONCTIONNEMENT REGLAGE DE LA TRANSMISSION  Réglez la transmission de façon que la consommation du moteur intérieur arrive à sa valeur nominale.  Si la consommation est inférieure à cette valeur nominale, le débit d´air de l´appareil est trop faible. Moteur Poulie du moteur Courroie de...
  • Page 15: Lubrifiant Du Compresseur

    RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX | FONCTIONNEMENT | REGLAGE DE LA TRANSMISSION Pour régler la tension de la courroie: Desserrez les tiges de la plaque de montage du moteur et la faire glissez. La flexibilité de la courroie se calcule en millimètres, en divisant la valeur S par 40. LUBRIFIANT DU COMPRESSEUR Les compresseurs avec du réfrigérant R-410A utilisent l´huile POE.
  • Page 16: Caracteristiques Techniques

    RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX CARACTERISTIQUES TECHNIQUES SERIE KUBIC STD Série KUBIC 3502.2 4002.2 4502.2 5002.4 6002.4 7002.4 PUISSANCES Puissance frigorifique (1) 113,6 125,3 134,8 171,0 200,0 218,5 Puissance absorbée (3) 39,5 44,4 49,9 53,9 69,1 77,8 Coefficient EER kW / kW 2,88...
  • Page 17: Caracteristiques Techniques Serie Kubic Avec Rcf

    RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX | CARACTERISTIQUES TECHNIQUES SERIE KUBIC AVEC RCF Série KUBIC 3502.2. 4002.2 4502.2 PUISSANCES Puissance frigorifique 164,8 178,4 Puissance absorbée 49,7 55,7 63,1 Coefficient EER kW / kW 3,06 2,96 2,83 Puissance calorifique 163,8 177,6 193,5...
  • Page 18: Caracteristiques Techniques Serie Kubic Avec Vrc

    RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX | CARACTERISTIQUES TECHNIQUES SERIE KUBIC AVEC VRC Série KUBIC 3502.2 4002.2 4502.2 PUISSANCES Puissance frigorifique (1) 118,7 131,1 141,2 Puissance absorbée (3) 43,3 49,3 55,7 EER coefficient 2,74 2,66 2,53 kW / kW Puissance calorifique (2) 121,2 137,3...
  • Page 19: Dimensions

    RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX DIMENSIONS MODELES 3502.2 STD Soufflage d’air standard Soufflage d’air optionnel Reprise d’air standard Reprise d’air optionnelle Tableau électrique Interrupteur principal DISTRIBUTION DE POIDS (kg) Connexion électrique KUBIC Evacuation condensats Ø3/4’’ 3502.2 Ancrages Silentblock : M12 CENTRE DE GRAVITE (mm) Profil cadre raccordement : 25mm KUBIC...
  • Page 20: Modeles 4002.2 - 4502.2 Std

    RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX | DIMENSIONS MODELES 4002.2 – 4502.2 STD Soufflage d’air standard Soufflage d’air optionnel Reprise d’air standard Reprise d’air optionnelle Tableau électrique DISTRIBUTION DE POIDS (kg) Interrupteur principal KUBIC Connexion électrique 4002.2 Evacuation condensats Ø3/4’’ 4502.2 Ancrages Silentblock : M12 CENTRE DE GRAVITE (mm)
  • Page 21: Modeles 5002.4 - 7002.4

    RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX | DIMENSIONS MODELES 5002.4 – 7002.4 LEGENDE DISTRIBUTION DE POIDS (kg) Soufflage d’air standard (1). Soufflage d’air optionnel KUBIC Reprise d’air standard (2). Reprise d’air optionnelle 5002.4 572 481 299 441 362 299 Evacuation condensats Ø...
  • Page 22: Modeles 3502.2 Rcf

    RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX DIMENSIONS MODELES 3502.2 RCF Soufflage d’air standard Soufflage d’air optionnel Reprise d’air standard Reprise d’air optionnelle Tableau électrique Interrupteur principal Connexion électrique DISTRIBUTION DE POIDS (kg) Evacuation condensats Ø3/4’’ KUBIC Evacuation condensats Ø3/4’’ 3502.2 Registre renouvellement air CENTRE DE GRAVITE (mm)
  • Page 23: Modeles 4002.2 - 4502.2 Rcf

    RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX | DIMENSIONS MODELES 4002.2 - 4502.2 RCF Soufflage d’air standard Soufflage d’air optionnel Reprise d’air standard Reprise d’air optionnelle Tableau électrique Interrupteur principal Connexion électrique DISTRIBUTION DE POIDS (kg) Evacuation condensats Ø3/4’’ KUBIC Evacuation condensats Ø3/4’’...
  • Page 24: Modele 3502.2 Vcr

    RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX | DIMENSIONS MODELE 3502.2 VCR Soufflage d’air standard Soufflage d’air optionnel Reprise d’air standard Reprise d’air optionnelle DISTRIBUTION DE POIDS (kg) Drainage intérieur Ø3/4’’ KUBIC Drainage récupération Ø3/4’’ 3502.2 387 331 304 200 289 283 239 205 Connexion électrique Tableau électrique CENTRE DE GRAVITÉ...
  • Page 25: Modeles 4002.2 - 4502.2 Vrc

    RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX | DIMENSIONS MODELES 4002.2 - 4502.2 VRC Soufflage d’air standard Soufflage d’air optionnel Reprise d’air standard DISTRIBUTION DE POIDS (kg) Reprise d’air optionnelle Drainage intérieur Ø3/4’’ KUBIC Drainage récupération Ø3/4’’ 4002.2 401 383 336 200 304 312 239 205 Connexion électrique 4502.2 401 393 346 309 312 312 239 205 Tableau électrique...
  • Page 26: Charge De Refrigerant

    RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX CHARGE DE REFRIGERANT Ne jamais utiliser d´oxygène au cours d´un essai de fuites. L´oxygène réagit violemment avec l´huile et peut produire une explosion et causer des dommages, blessures et même la mort. ...
  • Page 27: Maintenance

    RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX MAINTENANCE Avant de faire toute opération de service ou maintenance de l’unité, il est obligatoire de déconnecter l´interrupteur principal du système, pour éviter qu´une autre personne, n´étant pas le technicien, puisse connecter l´unité et causer des dommages personnels. Il est recommandé...
  • Page 28: Annexe: Fiche Securite R-410A

    RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX ANNEXE: FICHE SECURITE R-410A Causes Données de sécurité: R410A Toxicité Basse Les éclaboussures du liquide peuvent causer des brûlures par congélation. Il est improbable que l’absorption par la peau soit dangereuse; elle peut être légèrement irritante et le liquide a un effet dégraissant.
  • Page 29 RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX Causes Données de sécurité: R410A Maintenir les bouteilles dans un lieu frais et sec, éloignées des zones à risques d’incendie, de la Stockage lumière solaire directe et de toute source de chaleur, comme par exemple des radiateurs. Maintenez-les à...
  • Page 30 RMXCA/RMXCBA UNITE DE TYPE ROOF TOP VENTILATEURS AXIAUX Sous réserve de modifications sans préavis 04.17 207729 Rev100...
