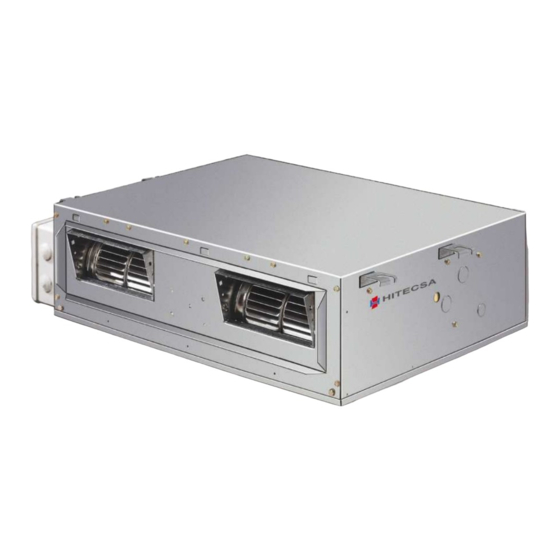

- Page 1 Manuel d’installation et entretien FTBA UNITES INTERIEURES GAINABLES POUR FAUX PLAFOND FTBA – Unités intérieures gainables pour faux plafond Manuel d’installation et entretien...
-
Page 2: Dimensions
TABLEAU DE CONTENUS INTRODUCTION ..............CONSIDERATIONS DE SECURITE ..............RECEPTION ..............EMPLACEMENT DE L’APPAREIL ..............MISE EN MARCHE ..............DONNEES TECHNIQUES ..............DIMENSIONS ..............ENTRETIEN ..............FTBA – Unités intérieures gainables pour faux plafond Manuel d’installation et entretien... - Page 3 INTRODUCTION BUT DU MANUEL Ce manuel a été réalisé afin de permettre l’installation, la mise en marche et l’entretien corrects de l’unité. Il est par conséquent fondamental que les instructions qui suivent soient lues le plus attentivement possible. Le constructeur décline toute responsabilité opur tout domage direct ou indirect causé...
- Page 4 MARQUAGE CE Les produits HITECSA sont pourvus de la marque CE conformément à ce qui est prévu par les directives communautaires suivantes, y compris les dernières modifications, et à la législation nationale d'introduction correspondante.
-
Page 5: Considerations De Securite
CONSIDERATIONS DE SECURITE L’installation et entretien d’appareils de climatisation peut être dangereux à cause de la pression du système, de la haute température des composants Uniquement le personnel qualifié et compétent peut installer, mettre en marche et entretenir les unités. Le personnel non qualifié peut seulement s’occuper de l’entretien basique : nettoyage et remplacement de filtres, etc. -
Page 6: Manipulation De L'unité
RECEPTION CONTRÔLE A LA RECEPTION À l'arrivée, contrôler que l'unité n'a pas subi de dommages pendant le transport et qu'elle contient bien toutes les parties indiquées dans la commande. MANIPULATION DE L’UNITÉ • Avant de déplacer l’appareil, s’assurer que tous les panneaux sont bien fixés •... -
Page 7: Emplacement De L'appareil
EMPLACEMENT DE L’APPAREIL • Vérifier que la base soutenant l’appareil est capable de supporter le poids en fonctionnement de l’unité. • Vérifier que la surface est celle indiquée pour l’appareil. • Choisir un endroit libre de poussière et de décombres. •... -
Page 8: Installation De L'appareil
INSTALLATION DE L’APPAREIL • Cette unité peut être accrochée au toit, en vue ou cachée sous un faux plafond. • Insérer quatre tiges M8 en forme de pas de vis et les introduire dans les trous des supports latéraux de l’unité. La position des tiges doit être verticale par rapport à l’unité et totalement parallèles les unes des autres. - Page 9 • L’installateur doit installer des éléments de protection nécessaires conformément aux normes en vigueur. • Les câbles de raccordement doivent être protégés par de tubes ou d’autres protections. DRAINAGE • Le diamètre extérieur de la tuyauterie pour le branchement de l’unité est de 22mm. •...
-
Page 10: Avant La Mise En Marche
AVANT LA MISE EN MARCHE • Vérifier que toutes les connections électriques sont bien serrées. • Vérifier que tous les panneaux sont bien sujets avec des vis. • Vérifier qu’il n’y a pas de fuite d’huile ni de réfrigérant. • S’assurer que l’unité... -
Page 11: Donnees Techniques
DONNEES TECHNIQUES Unidad interior FTBA Caudal aire nominal 1100 1100 1150 Peso nota (0) Carga de refrigerante Batería de aletas de aluminio y tubo de cobre Intercambiador Superficie total 0,139 0,240 0,240 0,240 Paso de aletas Diámetro de tubos (") centrífugo doble Ventilador Cantidad... - Page 12 Unidad interior FTBA Caudal aire nominal 3000 2400 2500 Peso nota (0) Carga de refrigerante Batería de aleta de alunimio y tubo de cobre Intercambiador Superficie total 0,394 0,394 0,450 Paso de aletas Diámetro de tubos (") centrífugo doble Ventilador Cantidad Modelo 200/240...
- Page 13 DIMENSIONES FTBA 171 FTBA 171 ECVA-ECVBA 3002, 3502, 4002, 4502 FTBA – Unités intérieures gainables pour faux plafond Manuel d’installation et entretien...
- Page 14 FTBA 201 - 351 FTBA 201 - 351 FTBA – Unités intérieures gainables pour faux plafond Manuel d’installation et entretien...
- Page 15 FTBA 371 - 501 FTBA 371 - 501 FTBA – Unités intérieures gainables pour faux plafond Manuel d’installation et entretien...
- Page 16 FTBA 721 FTBA 721 ECVA – ECVBA DIMENSIONS FTBA – Unités intérieures gainables pour faux plafond Manuel d’installation et entretien...
-
Page 17: Entretien
ENTRETIEN ATTENTION! Avant d’effectuer toute opération d’entretien il faut débrancher et bloquer le sectionneur général du système, afin d’éviter que les personnes non autorisés puissent brancher l’unité et provoquer des dommages personnelles. Il est conseillé d’effectuer l’entretien toutes les 1000 heures de travail ainsi qu’à la fin de l’été. Batteries: au mois une fois par an, nettoyer les batteries de condensation avec de l’eau et du détergent et sécher avec de l’air à... - Page 18 HITECSA AIRE ACONDICIONADO S.L.U. Masia Torrents, 2 08800 Vilanova i la Geltrú (Barcelona) ESPAGNE Tel. +34 93 893 49 12 Fax. +34 93 893 96 15 info@hitecsa.com FTBA – Unités intérieures gainables pour faux plafond Manuel d’installation et entretien...
