RMXRBA
UNITES TYPE ROOF TOP – VENTILATEURS AXIAUX
INSTALLATION
GAINES D'AIR
Les dimensions des gaines seront déterminées en fonction du débit d´air et de la pression statique disponible de
l´unité.
Les gaines devront être préparées par des techniciens qualifiés.
Utiliser des gaines réalisées en matériaux non inflammables et qui n´émettent pas de gaz toxiques en cas de feu. Il
est recommandé d´utiliser des gaines en tôle avec isolation.
Utiliser des flexibles pour connecter les gaines d´air à l´unité pour éviter la transmission de vibrations et de bruit

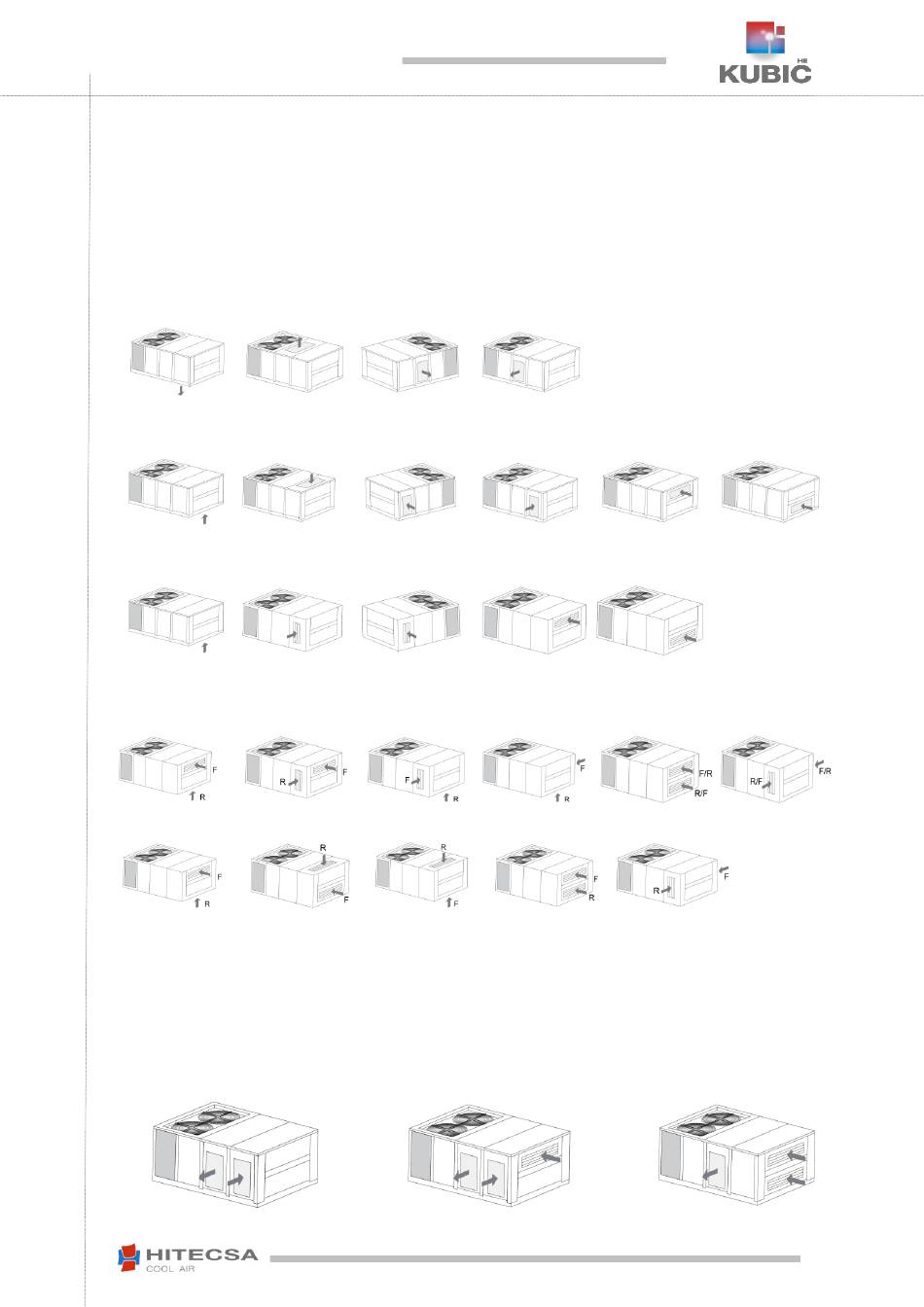

Types de montage
Configurations de soufflage
INFERIEUR
SUPERIEUR
Configurations de reprise
INFERIEUR
SUPERIEUR
Configurations de reprises air neuf
INFERIEUR
LATERAL DROIT
*Toutes ces configurations demandent une entrée de reprise d´air en plus du registre.
Configurations de free cooling
INFERIEUR + FRONTAL SUP.
LATERAL I + FRONTAL
INFERIEUR + FRONTAL SUP.
SUPERIEUR + FRONTAL INF.
F: registre air neuf / R:registre de reprise d´air
*Pour configurations spéciales contacter le Service Technique.
Exemples de configuration
SOUFFLAGE / REPRISE
Valable
pour
n´importe
combinaison de soufflage et reprise, en
tenant compte qu´il ne peut y avoir qu´un
seul soufflage et une seule reprise.
LATERALGAUCHE
LATERAL GAUCHE
LATERAL GAUCHE
SUPERIEUR + INFERIEUR
SUP.
SUPERIEUR + INFERIEUR
SOUFFLAGE / AIR NEUF
Valable pour n´importe quelle combinaison
quelle
de soufflage et de reprise, en tenant
compte qu´il ne peut y avoir qu´un seul
soufflage, une seule reprise et un registre
d´air neuf.
LATERAL DROIT
LATERAL DROIT
FRONTAL SUPERIEUR
FRONTAL SUPERIEUR
FRONTAL INFERIEUR
SUPERIEUR + INFERIEUR
FRONTAUX
FRONTAUX
LATERAUX
SOUFFLAGE / FREE COOLING
Valable
combinaison de soufflage et de reprise,
en tenant compte qu´ il ne peut y avoir
qu´un seul soufflage et deux registres.
.
FRONTAL INFERIEUR
LATERAUX
pour
n´importe
quelle
18
05.18 207793 Rev.100
