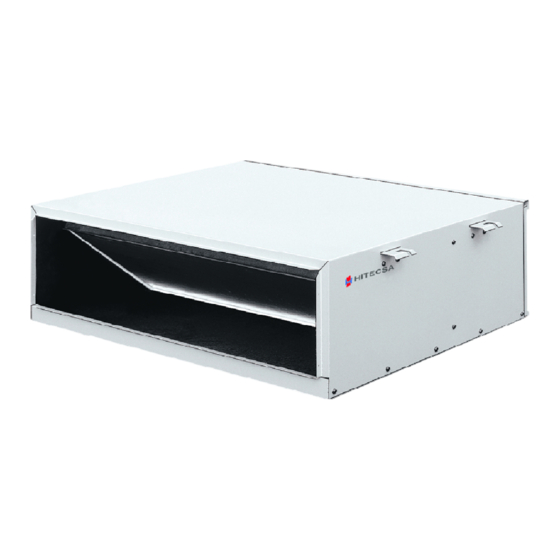

- Page 1 VENTILO-CONVECTEURS - - EXTRA PLATS Modèles: 174 │205 │358 │410 │410 │515 | 720 | 724 Puissance frigorifique: 3.1 to 25 kW Puissance frigorifique: 3.1 to 25 kW Puissance de chauffe: 4.5 to 55.5 kW 4.5 to 55.5 kW 12.14 Ref. 207465 Rev.100...
-
Page 2: Table Des Matières
SOMMAIRE Précautions de sécurité ..................p. 3 Limites de fonctionnement ................p. 3 Dimensions ......................p. 4 Caractéristiques techniques ................p. 6 Réception de l’unité ................... p. 7 Levage ....................... p. 7 Emplacement d’installation ................p. 7 Dégagements de service .................. p. 8 Distribution approximative des poids .............. -
Page 3: Précautions De Sécurité
PRECAUTIONS DE SECURITE L’installation et la maintenance de l’équipement de conditionnement d’air peuvent être dangereuses à cause de la pression du système, de la haute température de certains éléments et des composants électriques. Seul le personnel qualifié et formé (service technique) peut effectuer l’installation, la mise en marche, ainsi que la maintenance des unités. -
Page 4: Dimensions
DIMENSIONS BHW 174 - 410 LEGENDE 1. Collerettes de raccordement du plénum 2. Plénum de soufflage 3. Batterie 4. Ventilateur 5. Moteur du ventilateur 6. Entrée alimentation électrique 7. Sortie d'eau (raccordement ¾") 8. Entrée d'eau (raccordement ¾") 9. Evacuation ¾" mâle 10. - Page 5 DIMENSIONS BHW 515 LEGENDE Plénum de soufflage Moteur du ventilateur Ventilateur Sortie d'eau (raccordement 1 1/4") Batterie à eau Entrée d'eau (raccordement 1 1/4") Batterie électrique Filtre à air Evacuation ¾" mâle DIMENSIONS BHW 720, 724 LEGENDE 1. Plénum de soufflage 2.
-
Page 6: Caracteristiques Techniques
CARACTERISTIQUES TECHNIQUES MODELE Vitesse I 12.2 Puissance frigorifique Vitesse II 13.9 20.2 25.0 Vitesse III 10.8 15.3 Vitesse I 11.1 16.1 Puissance calorifique Vitesse II 12.6 18.2 26.5 32.7 Temp. entrée eau → 50 ºC Vitesse III 11.9 14.9 19.7 Vitesse I 10.8 14.6... -
Page 7: Réception De L'unité
RECEPTION DE L’UNITE 1. Inspecter les unités pour vérifier si elles ont été endommagées pendant le transport ou s'il manque certains éléments. Si les unités sont endommagées ou la livraison est incomplète, faire immédiatement une réclamation auprès du transporteur (sous 48h max.). 2. -
Page 8: Dégagements De Service
DEGAGEMENTS DE SERVICE DISTRIBUTION APPROXIMATIVE DES POIDS (kg) Côte filtre à air Poids total... -
Page 9: Stabilisation De L'unité
STABILISATION DE L’UNITE S’assurer que l'unité est correctement de niveau. S’assurer que les évacuations fonctionnent correctement CONNEXIONS ELECTRIQUES ATTENTION ! Déconnecter l’interrupteur général de l’alimentation électrique avant d’effectuer une quelconque intervention. L’alimentation électrique de l’unité doit être celle indiquée sur la plaque de série. Les dommages occasionnés par la mise en marche de l’unité... -
Page 10: Conduits D'air
CONDUITS D’AIR Les dimensions des conduits d’air sont déterminées en fonction du débit d'air et de la pression statique disponible de l'unité. Les conduits d’air seront conçus par un technicien qualifié. Utiliser des conduits en matériaux non inflammables qui n’émettent pas de gaz toxiques en cas d'incendie. -
Page 11: Maintenance
MAINTENANCE ATTENTION ! Avant d'effectuer toute opération d'entretien ou de maintenance de l’unité, il faut obligatoirement débrancher et verrouiller l'interrupteur principal du système pour empêcher que toute personne autre que le technicien puisse rebrancher l’unité et causer des dommages corporels. Il est recommandé... -
Page 12: Avant La Mise En Route
AVANT LA MISE EN ROUTE S’assurer que toutes les connexions électriques sont bien serrées. S’assurer que tous les panneaux sont bien fixés avec des vis. S’assurer que l’unité est bien de niveau. Vérifier si l'espace est suffisant pour le fonctionnement et l'entretien. - Page 14 Notes...
- Page 16 Fax. +34 93 893 96 15 08800 Vilanova i la Geltrú 08800 Vilanova i la Geltrú Barcelona, Spain Barcelona, Spain www.hitecsa.com www.hitecsa.com Dans un souci d’a d’amélioration constante, les données techniques et les couleurs de nos os produits peuvent être modifiées sans préavis.
