Remplacement de la roue de gobos statiques
Le MAC Viper AirFX dispose d'une roue de gobos statiques motorisée. Consultez le manuel d'utilisation du
MAC Viper AirFX disponible en téléchargement sur www.martin.com pour plus de détails.
Pour remplacer la roue de gobos statiques:
1. Déconnectez le projecteur du secteur et laissez-le refroidir pendant 30 minutes.
2. Démontez les capots de la tête, positionnez la tête avec le verre frontal vers le bas, le capot du haut vers
le haut et bloquez la tête (voir "Accès à la tête" en page 18).
3. Démontez le module projection et ouvrez-le (voir "Accès aux effets de projection" en page 21)
4. Voir Figure 26. Utilisez un petit tournevis plat pour retirer le circlips A du moyeu B et démonter la roue
d'effet. Evitez de tordre la roue pendant le démontage et le stockage.
B
A

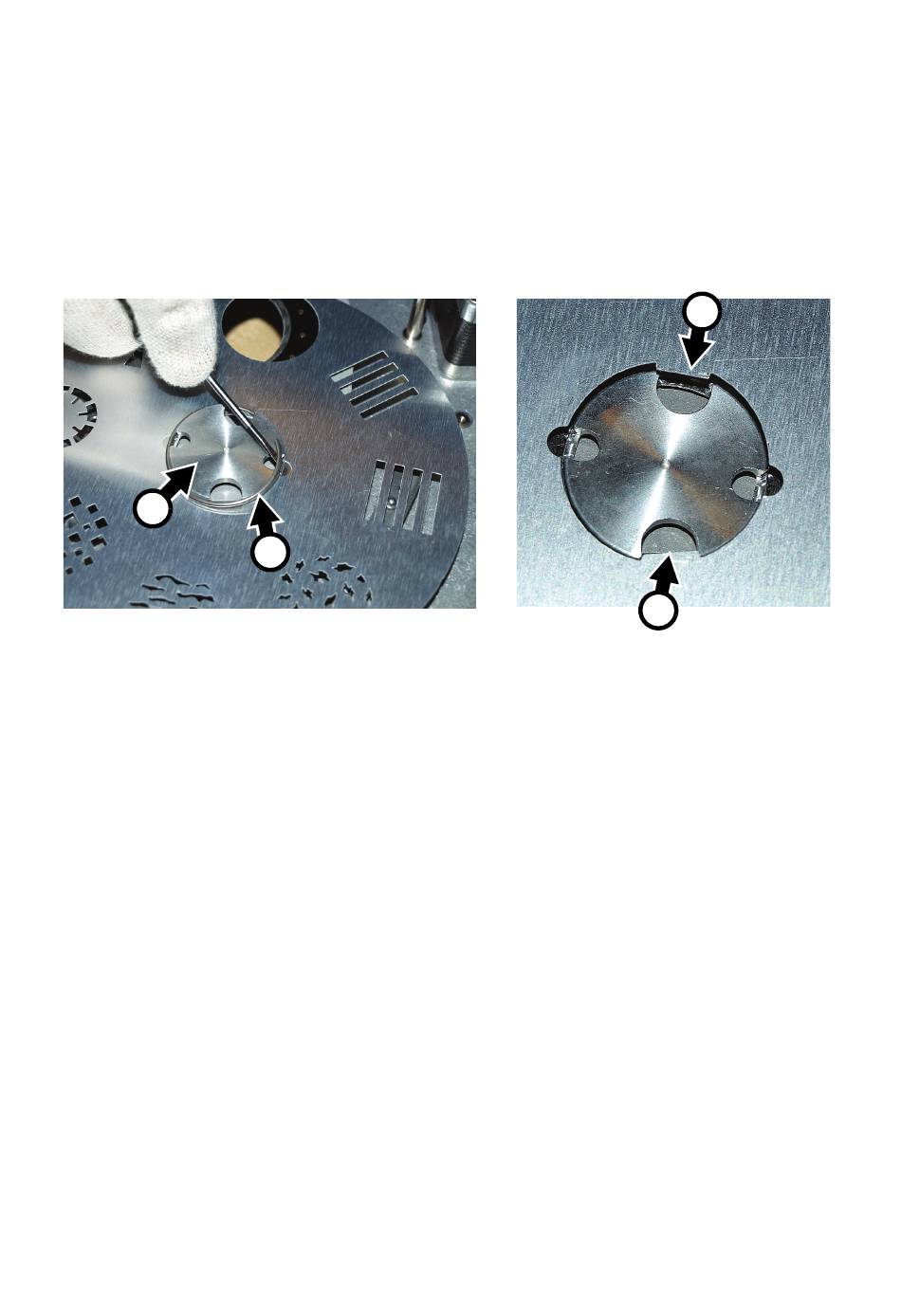

Figure 26: Démontage de la roue de gobos statiques
5. Lors de l'installation de la roue de gobos, vérifiez tout d'abord que la roue est parfaitement plate.
6. Notez que les onglets C sont disposer de façon asymétrique pour s'aligner avec les détrompeurs du
moyeu. Cela garantit que la roue s'installe toujours avec la bonne orientation. Placez la roue sur le
moyeu avec les détrompeurs correctement alignés et poussez le circlip A sur le moyeu B jusqu'à ce qu'il
se mette en place et maintiennent correctement la roue de gobos.
7. Si aucun entretien supplémentaire n'est nécessaire, réinstallez tous les composants de la tête en
prenant les instructions de démontage précédemment détaillées comme référence.
8. Relâchez le verrouillage de tilt avant de remettre le projecteur en service.
Entretien et maintenance
C
C
27
