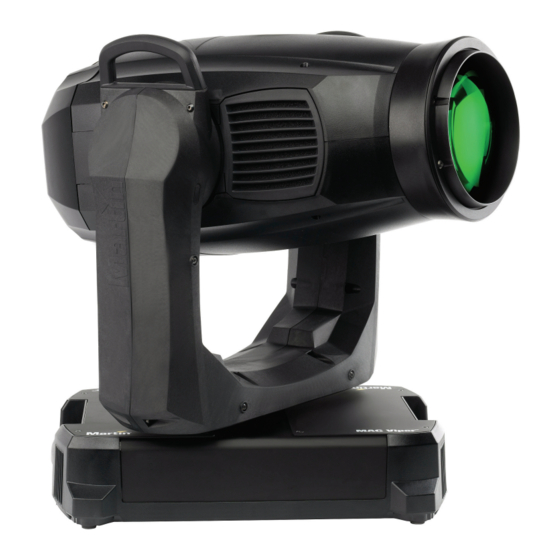

MAC Viper™ AirFX
Guide de l'Utilisateur

Publicité

Table des Matières
loading

Manuels Connexes pour Harman Martin MAC Viper AirFX

Sommaire des Matières pour Harman Martin MAC Viper AirFX

  • Page 1 MAC Viper™ AirFX Guide de l’Utilisateur...
  • Page 2 Information de mise à jour de la documentation Tout changement important dans le contenu du Guide de l’Utilisateur du MAC Viper AirFX est listé ci-dessous. Revision A Première version publiée. Couvre le firmware 1.1.0 Revision B Compléments sur le module Quadray ajoutés au manuel d’utilisation. Modification de la section Installation de la Lampe.

  • Page 3: Table Des Matières

    Table des matières Introduction ............... . 4 Effets .

  • Page 4: Introduction

    Introduction Ce Guide de l’Utilisateur est un supplément au Manuel d’Installation et Sécurité fourni avec le MAC Viper AirFX. Les deux documents sont disponibles en téléchargement sur le site web de Martin™ à l’adresse www.martin.com, dans la rubrique de support technique consacrée au MAC Viper AirFX. Le Guide de l’Utilisateur contient des informations généralement destinées aux concepteurs lumières et aux opérateurs, alors que le Manuel d’Installation et Sécurité...

  • Page 5: Effets

    Effets Cette section donne des détails sur les effets contrôlés via le DMX. Consultez le Protocole DMX complet en page 20 pour tous les détails d’affectation des canaux de contrôle. Lorsqu’un contrôle haute résolution est disponible, le canal principal donne les 8 premiers bits (octet de poids fort ou MSB) et le canal de haute résolution donne les 8 bits suivants (octet de poids faible ou LSB) de la commande 16 bits.

  • Page 6: Gobos D'effets Volumétriques

    Slot 9 - Vide Slot 1 - Bleu 101 SP Slot 7 - Rouge 310 SP Slot 2 - Vert 203 SP Slot 6 - Bleu profond SP (Congo) Slot 3 - Orange 311 SP Slot 5 - Magenta 522 SP Slot 4 - Correcteur de vert (1/2) SP Figure 1: Roue de couleur (vue de la lampe) De série, le MAC Viper AirFX est fourni avec les filtres ci-dessous installés :...

  • Page 7: Roue De Gobos Fixes

    1. Gobo, Split S, D37.5/d32, hm glass............P/N 43125005 2. Gobo, Jaws, D37.5/d32, hm glass............P/N 43125001 3. Gobo, Organic Moments, D37.5/d32, hm glass ........P/N 43125013 4. Gobo, Munch Ball, D37.5/d32, hm glass ..........P/N 43125008 5. Gobo, Wave Away, D37.5/d32, hm glass ..........P/N 43125010 Figure 2: Gobos d’effets volumétriques Roue de gobos fixes Le MAC Viper AirFX est livré...

  • Page 8: Effet Wash

    Effet Wash Un effet wash peut être engagé dans le faisceau pour l’adoucir avec un filtre de frost. L’effet est progressif de 0 à 100 %. Mise au net et Zoom Le système de mise au net permet le contrôle total du net dans les projections. La mise au net dépend du niveau de zoom.

  • Page 9: Utilisation Du Panneau De Contrôle

    Utilisation du panneau de contrôle Vous pouvez configurer les réglages spécifiques à chaque machine (comme l’adresse DMX du MAC Viper AirFX), consulter les données du système, effectuer la maintenance du projecteur et consulter l’historique des événements avec l’afficheur rétro-éclairé et le panneau de contrôle. DMX ADDRESS DMX RANGE 1–34...

  • Page 10: Adresse Dmx

    Alimentation autonome L’afficheur et le panneau de contrôle sont auto-alimentés par l’accumulateur intégré du MAC Viper AirFX. Cela permet d’accéder aux principales fonctions du panneau de contrôle - notamment l’adressage DMX et les messages d’état - lorsque le projecteur n’est pas connecté au secteur. Pour activer l’afficheur lorsque le projecteur est déconnecté...

  • Page 11: Modes Dmx

    Modes DMX Le menu CONTROL MODE vous permet de choisir le mode opératoire du MAC Viper AirFX : 16 bits ou 16 bits étendu. • Le mode basique ou 16 bits offre un contrôle basique de tous les effets et la haute résolution sur l’indexation des deux roues de gobo, sur le pan et sur le tilt.

  • Page 12: Réglages D'usine

    - DMX, la lampe amorce automatiquement quand le projecteur reçoit un signal DMX; la lampe se coupe 15 minutes après que le projecteur ait reçu la dernière trame DMX valide. Les amorçages automatiques sont étalés dans le temps pour éviter que toutes les lampes n’amorcent en même temps. Le délai est déterminé...

  • Page 13: Contrôle Du Dmx

    Contrôle du DMX Le MAC Viper AirFX peut afficher le contenu du signal DMX reçu avec le menu DMX LIVE. Ces informations peuvent être utiles pour le dépannage ou le diagnostic. RATE donne le taux de rafraîchissement du signal DMX en paquets par secondes. Les valeurs supérieures à...

  • Page 14: Configuration Via Dmx

    Configuration via DMX Certains paramètres et réglages peuvent être modifiés à distance par le DMX avec le canal de contrôle et réglages du projecteur sur les canaux 20 en mode 16 bits et 23 en mode 16 bits étendu. Les commandes émises sur le canal de contrôle et réglages remplacent les réglages saisis avec le menu embarqué...

  • Page 15: Recalibrage Des Effets Par Le Dmx

    Recalibrage des effets par le DMX Le canal DMX de contrôle et réglages permet de recalibrer les effets en changeant leur étalonnage d’usine depuis le pupitre DMX. Pour corriger un étalonnage: 1. Réglez l’effet par son canal DMX en envoyant une +2.5% valeur comprise entre 0 et 255 (par exemple, réglez le Cyan sur 192 avec le canal 4).

  • Page 16: Rdm

    Le MAC Viper AirFX peut communiquer via RDM (Remote Device Management) selon les préconisations de l’ESTA dans American National Standard E1.20-2006: Entertainment Technology RDM Remote Device Management Over DMX512 Networks. RDM est un protocole bidirectionnel utilisé dans les systèmes DMX 512. C’est le standard ouvert pour la configuration et la surveillance des systèmes à...

  • Page 17: Maintenance Logicielle

    Maintenance logicielle Menu Service Le menu SERVICE du panneau de contrôle fournit des routines de maintenance pour les techniciens qui installent ou réparent les machines : • ERROR LIST donne les messages d’erreur stockés en mémoire interne. • PT FEEDBACK permet de désactiver l’asservissement en position du pan, du tilt et des effets. Si le bouclage est engagé...

  • Page 18: Installation Du Micrologiciel

    Etalonnage des effets L’étalonnage peut être effectué par le DMX (voir ”Recalibrage des effets par le DMX” en page 15) mais l’approche la plus rigoureuse est certainement d’installer plusieurs machines dans la même position (ex : gradateur à 1%) et d’étalonner chaque machine en la comparant à une machine de référence. L’amplitude de l’étalonnage de chaque effet est environ de 5%.
  • Page 19 • Une interface USB/DMX comme l’interface Martin USB Duo™ ou l’interface Martin DABS1™. Pour installer le logiciel du MAC Viper AirFX : 1. Téléchargez le fichier ‘.MU3’ du MAC Viper AirFX sur la page de support technique du site web de Martin http://www.martin.com.

  • Page 20: Protocole Dmx

    Protocole DMX Ce protocole correspond à la version 1.4.0 du MAC Viper AirFX. Mode Mode Trans basique 16 bits Fonction fert Défaut 16 bits Etendu Pourcent Strobe/shutter 0 - 19 0 - 7 Shutter fermé (La lampe descend à 800 W si le shutter reste fermé plus de 10 s) 20 - 49 8 - 19...
  • Page 21 Mode Mode Trans basique 16 bits Fonction fert Défaut 16 bits Etendu Pourcent Roue d’effets volumétriques (roue 1): sélection, indexation, oscillation, rotation Indexation : angle choisi avec les canaux 9/10 (16b) ou 10/11 (16b ext.) 0 - 9 0 - 4 Ouvert 10 - 14 4 - 5...
  • Page 22 Mode Mode Trans basique 16 bits Fonction fert Défaut 16 bits Etendu Pourcent Roue de gobos fixes (roue 2) : animation et gobos statiques, sélection, rotation, mouvements d’animation Défilement continu de la roue FX Ouvert Ouvert → Gobo 1 1 - 14 0 - 5 Gobo 1 Gobo 1 →...
  • Page 23 Mode Mode Trans basique 16 bits Fonction fert Défaut 16 bits Etendu Pourcent Contrôle et configuration du système (maintenir la commande pendant la durée indiquée pour activer) 0 - 9 0 - 4 Pas de fonction (désactive l’étalonnage) – 5 sec. 10 - 14 4 - 5 Initialise tout le projecteur –...

  • Page 24: Contrôle Du Module Quadray

    Contrôle du module Quadray Lorsque le Module Quadray est installé et que le système utilise le firmware version 1.2.0 ou ultérieur, en mode 16 bits étendu, 5 canaux DMX supplémentaires sont alloués après les 28 canaux du mode habituel du MAC Viper AirFX. Ces canaux sont implémentés après les canaux 24-28 qui sont déjà réservés à un usage ultérieur.
  • Page 25 Indexation, faisceau 4 Fondu 0 - 255 Indexation 0° - 360° Rotation, faisceau 4 0 - 2 Fixe 3 - 126 Rotation sens horaire, rapide lent 127 - 129 Fixe 130 - 253 Rotation sens anti horaire lent rapide 254 - 255 Fixe Tableau 2: Canaux DMX du module Quadray *Fonctions actives lorsque le canal 29 active un effet préprogrammé.
  • Page 26 Effets continus Le canal 30 règle la vitesse et la direction Le canal 31 gère la synchronisation et les points de départ Rotation Tous les faisceaux en rotation Aller-retour Tous de 0° à 360°, courte pause, puis 360° à 0°, courte pause Paire H 1+4 tournent dans un sens, 2+3 à...

  • Page 27: Menus Du Panneau De Contrôle

    Menus du panneau de contrôle Concerne la version 1.4.0 du logiciel. Niveau 1 Niveau 2 Niveau 3 Niveau 4 Notes (Réglages par défaut en gras) Adresse DMX (par défaut = 1). La gamme d’adresses est limitée en fonction du mode DMX ADDRESS 1 –...
  • Page 28 Niveau 1 Niveau 2 Niveau 3 Niveau 4 Notes (Réglages par défaut en gras) Amorçage automatique de la lampe désactivé Amorçage automatique dans les 90 AUTO LAMP ON secondes après la mise sous tension Amorçage automatique dès réception d’un signal DMX valide. La lampe peut être éteinte à...
  • Page 29 Niveau 1 Niveau 2 Niveau 3 Niveau 4 Notes (Réglages par défaut en gras) Nombre d’heures d’utilisation de la 0 ... XXX HR TOTAL machine depuis la sortie d’usine (non initialisable) POWER ON TIME CLEAR Nombre d’heures d’utilisation de la RESETTABLE COUNTER? machine depuis la dernière mise à...
  • Page 30 Niveau 1 Niveau 2 Niveau 3 Niveau 4 Notes (Réglages par défaut en gras) 0 - 255 Régle le pan (défaut = 128) PAN FINE 0 - 255 Régle le pan (LSB, défaut = 128) MANUAL TILT 0 - 255 Régle le tilt (défaut = 128) CONTROL (suite)*...

  • Page 31: Messages De L'afficheur

    Messages de l’afficheur Le MAC Viper AirFX donne de nombreux messages d’alerte ou d’information sous la forme d’un code de 3 à 4 lettres complété d’un court message sur l’afficheur graphique. Le code court est lisible de loin et permet d’identifier rapidement un problème lorsque la machine est installée alors que le message long, lisible de près, complète l’information lorsqu’on est proche du projecteur.

  • Page 32: Messages D'erreur

    Code court Message complet et explications PSU TEMP HIGH PUTW Le capteur de température du module d’alimentation détecte que la température dépasse la valeur normale.** SERVICE MODE SERV Pan et tilt sont désactivés pour permettre l’entretien de la machine. Eteignez puis rallumez la machine pour réactiver les mouvements pan et tilt.
  • Page 33 Code court Message complet et explications CAL DATA P/T CDPT Aucune donnée d’étalonnage détectée dans l’EEPROM du module pan/tilt. Le système n’est pas en mesure d’écrire ou de lire les données d’étalonnage dans l’EEPROM. CAL DATA Z/F CDZF Aucune donnée d’étalonnage détectée dans l’EEPROM du module zoom/mise au net. Le système n’est pas en mesure d’écrire ou de lire les données d’étalonnage dans l’EEPROM.
  • Page 34 Code court Message complet et explications BASE FAN 1 ERR Défaut de ventilateur 1 dans la base (le côté le plus à gauche). Le message disparaitra à la prochaine initialisation du projecteur. BASE FAN 2 ERR Défaut de ventilateur 2 dans la base. Le message disparaitra à la prochaine initialisation du projecteur.
  • Page 35 Code court Message complet et explications SAFETY LOOP SLER Boucle de sécurité de la lampe activée : lampe trop chaude coupée par sécurité . Le circuit s’initialise automatiquement lorsque la température de la lampe revient à la normale. SYSSTATE TIMEOUT Un module n’a pas démarré...
  • Page 36 www.martin.com • Olof Palmes Allé 18 • 8200 Aarhus N • Denmark Tel: +45 8740 0000 • Fax +45 8740 0010...
