4. Insérez le nouveau gobo, le côté qui doit faire face à la lampe tourné vers le haut, vers le ressort (voir
Figure 19 et Figure 19).
5. Voir Figure 22. Tournez le
gobo dans son support pour
aligner le repère (indiqué
ci-contre) avec celui du
porte gobo.
6. Insérez le ressort de
rétention, son côté serré
contre le gobo comme
indiqué en Figure 19. Pour
identifier le 'côté serré',
aplatissez le ressort : le
côté serré se trouve au
centre. Bloquez l'autre
extrémité sous le rebord du
porte-gobo.
7. Vérifiez que le gobo est bien
à plat contre le porte-gobo.
Serrez le ressort au
maximum contre le gobo.
8. Voir Figure 23. Poussez le
porte gobo dans son clip
jusqu'à ce que les
mâchoires s'engagent dans
la rainure autour du porte
gobo en gardant l'aimant
(repéré ci-contre) pointé
vers le centre de la roue.
Tournez le porte gobo avec
le doigt pour vérifier qu'il
tourne correctement et que
les dents du porte gobo
s'engagent sans forcer dans
la roue d'entrainement
bleue.
9. Si nécessaire, changez
d'autres gobos, un par un,
comme décrit ci-dessus.
10. Si aucun entretien
supplémentaire n'est
nécessaire, réinstallez tous
les composants de la tête
en prenant les instructions
de démontage
précédemment détaillées comme référence.
11. Relâchez le verrouillage de tilt avant de remettre le projecteur en service.

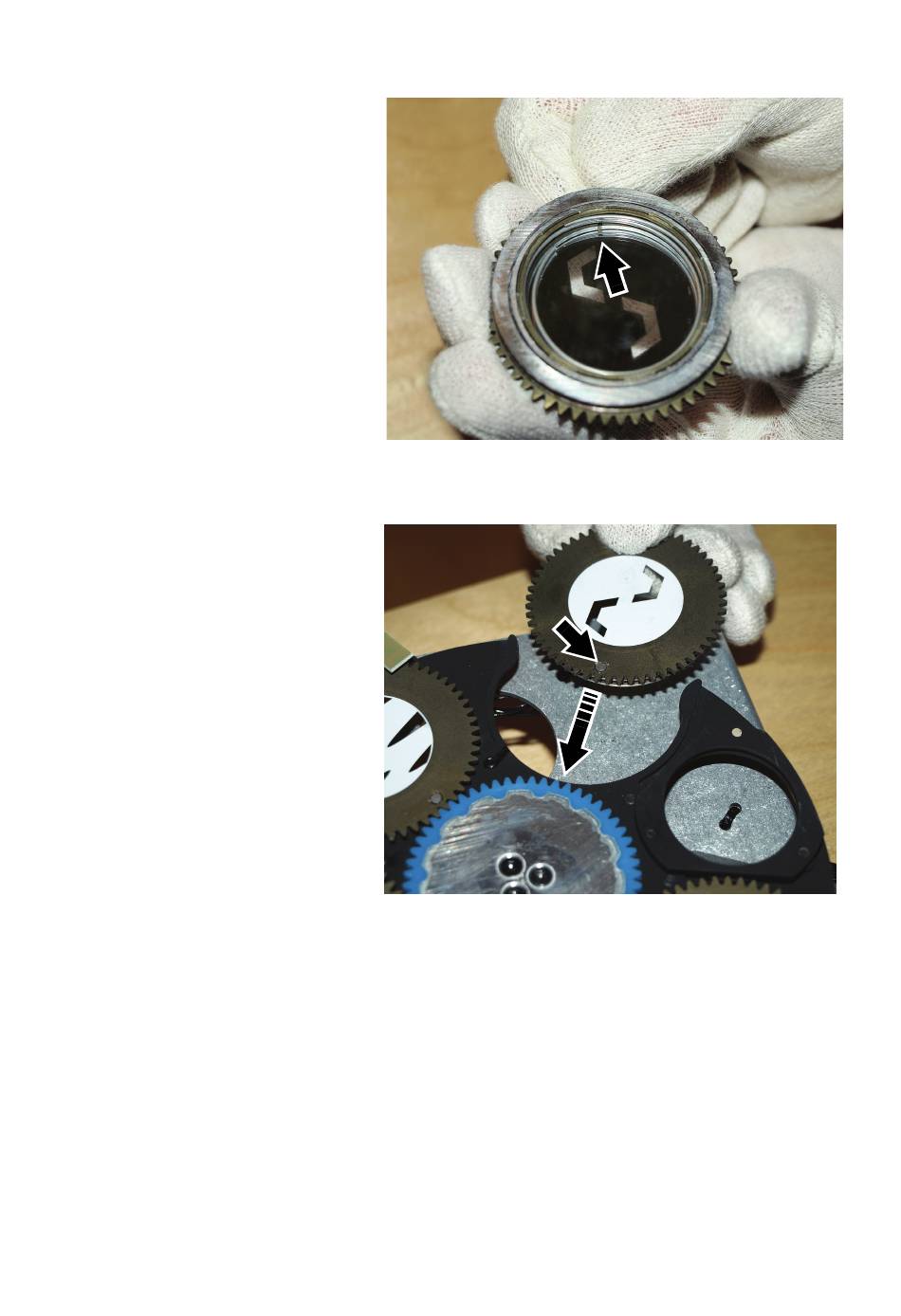

Figure 22: Repères d'alignement
Figure 23: Repose des gobos
Entretien et maintenance
25
