Remplacement d'un filtre de couleur
Le MAC Viper AirFX dispose de 7 filtres de couleur dichroïques. Consultez le manuel d'utilisation du MAC
Viper AirFX disponible en téléchargement sur www.martin.com pour obtenir les noms et références des
filtres.
N'utilisez que des filtres de couleur d'origine Martin™. Manipulez et stockez les filtres avec précaution.
Portez des gants de coton pour les manipuler et gardez les parfaitement propres.
Pour changer un filtre de couleur :
1. Déconnectez le projecteur du secteur et laissez-le refroidir pendant 30 minutes.
2. Démontez les capots de la tête, positionnez la tête avec le verre frontal vers le bas, le capot du haut vers
le haut et bloquez la tête (voir "Accès à la tête" en page 18).
3. Démontez le module projection et ouvrez-le (voir "Accès aux effets de projection" en page 21)
4. Consultez la Figure 25. Tournez la roue de couleur A jusqu'à ce que le filtre à remplacer B soit
accessible par les deux côtés de la roue. Portez des gants de coton et maintenez le filtre par son bord
extérieur entre le pouce et l'index. Tirez légèrement le bord du filtre vers le haut puis dégagez
délicatement le filtre de son clip et retirez-le complètement. Stockez les filtres sur une surface propre et
douce ou dans un rack à filtres.
5. Pour insérer un filtre de couleur, tournez le
filtre pour orienter sa surface traitée vers la
lampe. Pour identifier cette face (voir Figure
25), placez un objet contre le filtre. On
distingue un petit espace entre l'objet et son
image sur la face non traitée.
6. Glissez le filtre dans son clip au centre de la
roue. Assurez-vous que le bord extérieur du
filtre C glisse sous la lèvre au bord de la roue
de couleur afin que le filtre soit maintenu
correctement.
7. Si aucun entretien supplémentaire n'est
nécessaire, réinstallez tous les composants de
la tête en prenant les instructions de
démontage précédemment détaillées comme
référence.
8. Relâchez le verrouillage de tilt avant de remettre le projecteur en service.
26
B

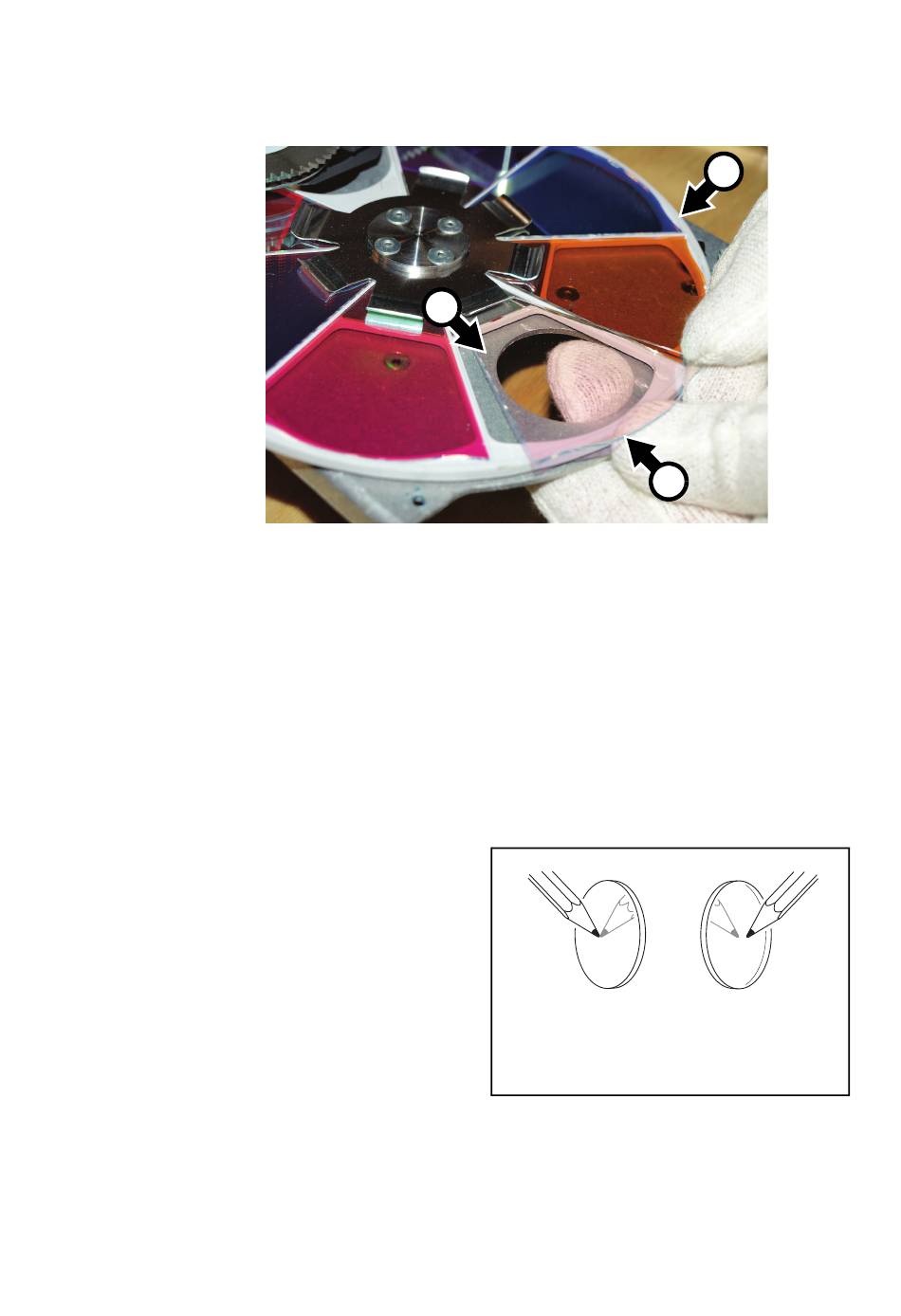

Figure 24: Retrait des filtres de couleur
MAC Viper AirFX - Manuel d'Installation et Sécurité
A
C
Face traitée
Face non traitée
Figure 25: Identification des faces
