Échanger des composants
Démonter le rouleau
de pression
Installer le rouleau
de pression
24
5.6 Échanger le rouleau de pression
G
F
D
E
D

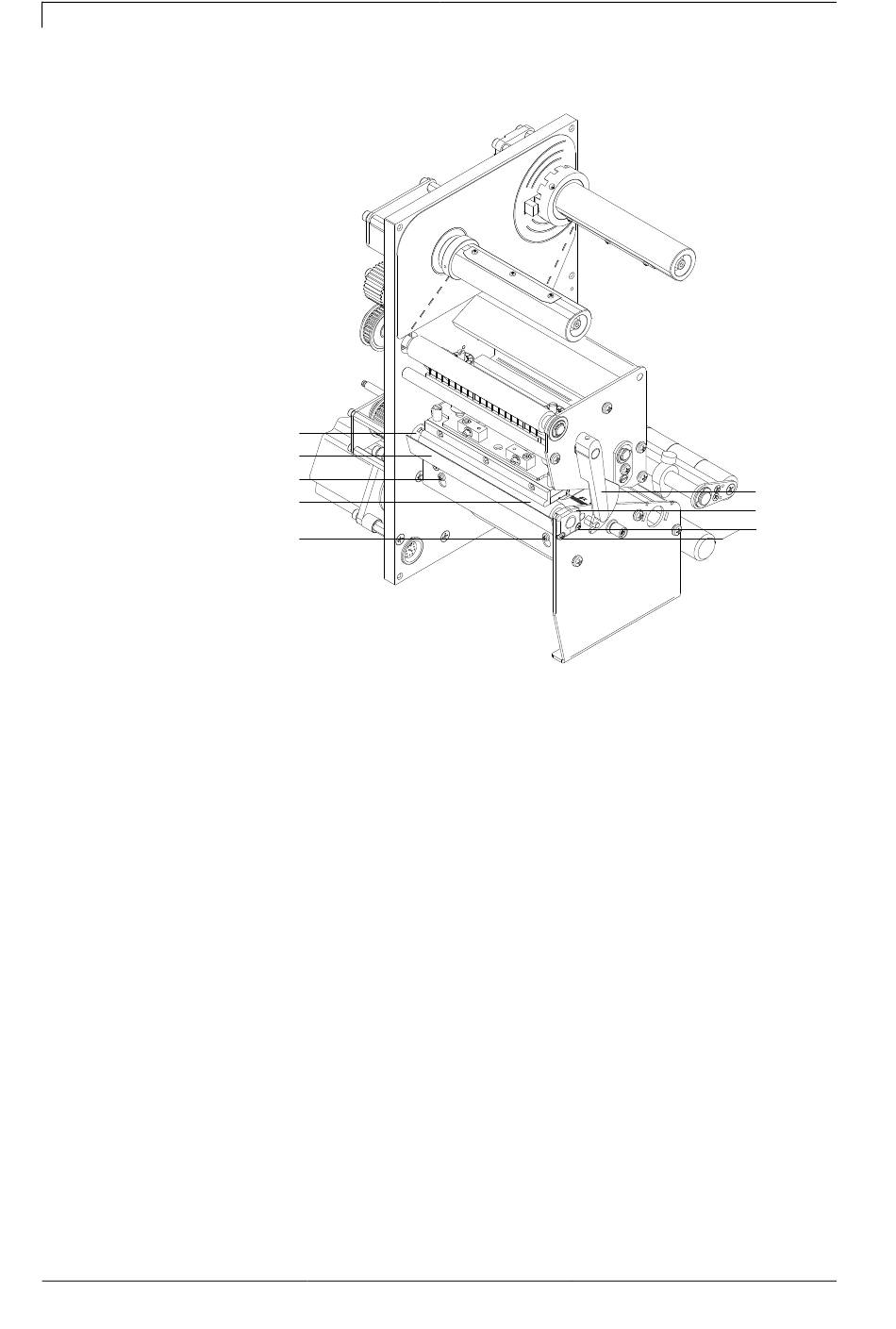

Figure 8
1. Tourner le levier (A) en sens inverse des aiguilles d'une montre
pour déverrouiller la tête d'impression.
2. Enlever les étiquettes et le film transfert.
3. Desserrer les vis (D) et enlever le bord denté (F, s'il est monté).
4. Desserrer les deux vis (C) au couvercle de support (B) et enlever
le couvercle (B).
5. Tirer le rouleau de pression (E) sur l'entraîneur (G).
1. Insérer le rouleau de pression (E) dans l'entraîneur (G).
Faire attention à position correcte du mateton entraîneur du
rouleau de pression (E).
2. Installer le couvercle de support (B) avec les deux vis (C) à la
plaque inférieure.
3. Lors de la réinstallation faire attention sur un logement étroit du
rouleau dde pression (E).
4. Si le rouleau de pression n'est pas assez bien fixé il doit être
réparer par le serrage d'entraîneur (G) et le rouleau de pression
installé (F).
Manuel d'entretien
Spectra II
A
B
C
03.21
