7.3 Distributeur d'étiquettes
E
D
C
A
B
C

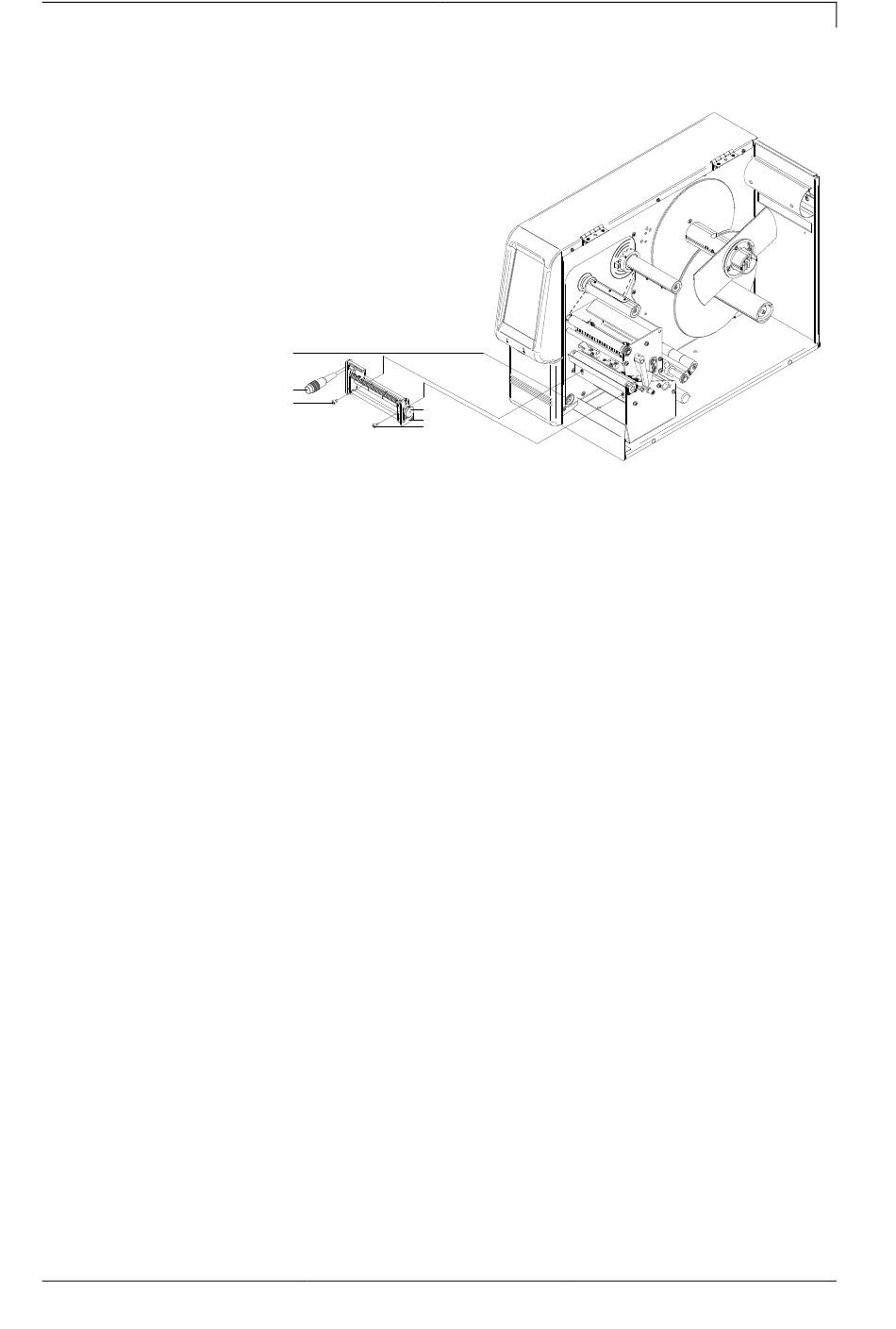

Figure 30
1. Enlever le bord denté (si monté) de front de l'imprimante.
2. Si monté, enlever la plaque avant (fixé au fond) pour un
maniement plus facile.
3. Tirer au bouton (A) et ouvrir la batoude distributeur.
4. Positionner le distributeur d'étiquettes (B) avant le rouleau de
pression et fixer le distributeur avec les vis à six pans creux (C) au
profile d'aluminium au-dessous de rouleau de pression.
5. Encliqueter encore la batoude distributeur.
4.
1. Enlever le bord denté (si monté) de front de l'imprimante.
2. Si monté, enlever la plaque avant (fixé au fond) pour un
maniement plus facile.
3. Tirer au bouton rouge (A) et ouvrir la batoude distributeur.
4. Placer le distributeur (B) avant le rouleau de pression. Guider le
câble de cellule (D) entre le châssis et la plaque d'appui de
distributeur vers le bas.
5. Fixer le distributeur d'étiquettes avec les vis à six pans creux (C)
au profile aluminium au-dessous de rouleau de pression.
6. Enclencher encore la batoude distributeur.
7. Insérer et après serrer la fiche mâle du câble de cellule (D) dans
la prise femelle (E).
Manuel d'entretien
Équiper des options
