Spectra II
03.21
7
Équiper des options
DANGER!
Danger de mort par choc électrique!
Couper l'imprimante du secteur avant tous travaux de
maintenance et attendre un instant jusqu'à ce que le
bloc d'alimentation se soit déchargé.
7.1 Enrouleur interne
K
J

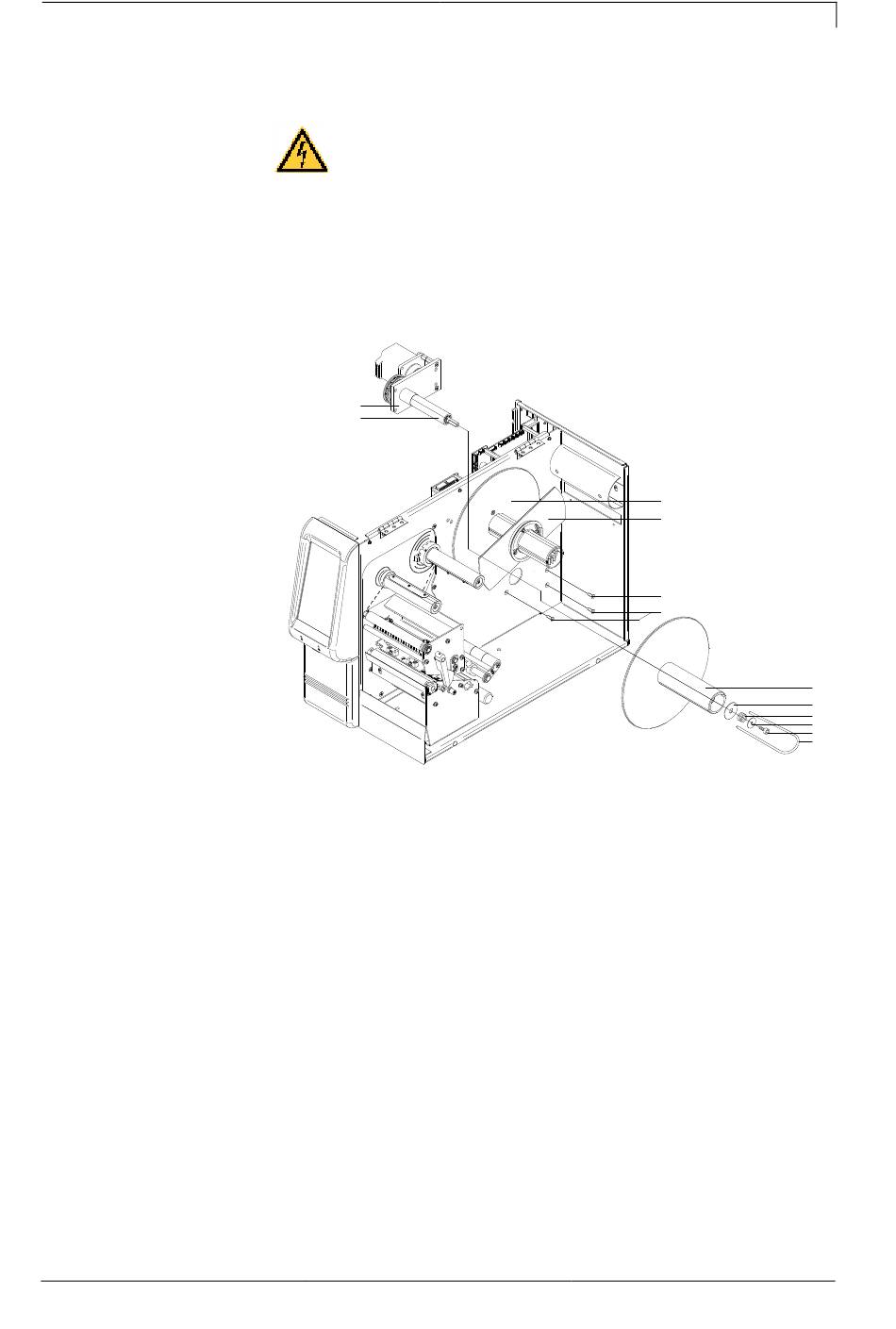

Figure 28
1. Enlever le couvercle gauche de l'imprimante.
Desserrer les trois vis au bord inférieur gauche d'imprimante et
trois vis au bord supérieur de châssis.
2. Enlever le conducteur de protection sur l'intérieur de couvercle.
3. Enlever les deux disques de déroulement (A + B) sur la partie de
mécanique.
4. Desserrer les quatre vis (C) et enlever la tôle de protection pour
l'enrouleur.
5. Pousser par arrière la plaque d'appui avec le moteur (K) du kit
d'assemblage par l'ouverture de châssis et fixer l'enrouleur avec
les vis noyées (C).
6. Insérer le câble de moteur (A) avec le fiche selon le schéma de
câblage (voir le chapitre 10, page 71) dans les postes d'enfichage.
7. Pousser le rouleau d'enroulement (D) sur le tuyau d'appui (J)
d'enrouleur.
8. Placer le disque de frein (E) avec la face d'emboutir à l'intérieur
sur l'axe d'enroulement.
Manuel d'entretien
Équiper des options
A
B
C
C
D
E
F
G
H
I
51
