Spectra II
03.21
7. Insérer et après serrer la fiche mâle du câble (E) dans la prise
femelle (F).
8. Fixer la plaque avant (C) avec les vis (B) aux parois latérales du
massicot. Veiller à ce que la plaque avant se placée avec le bord
supérieur court dans la rainure entre la lame du massicot et le
pilier carré.
7.5 Guidage zigzag

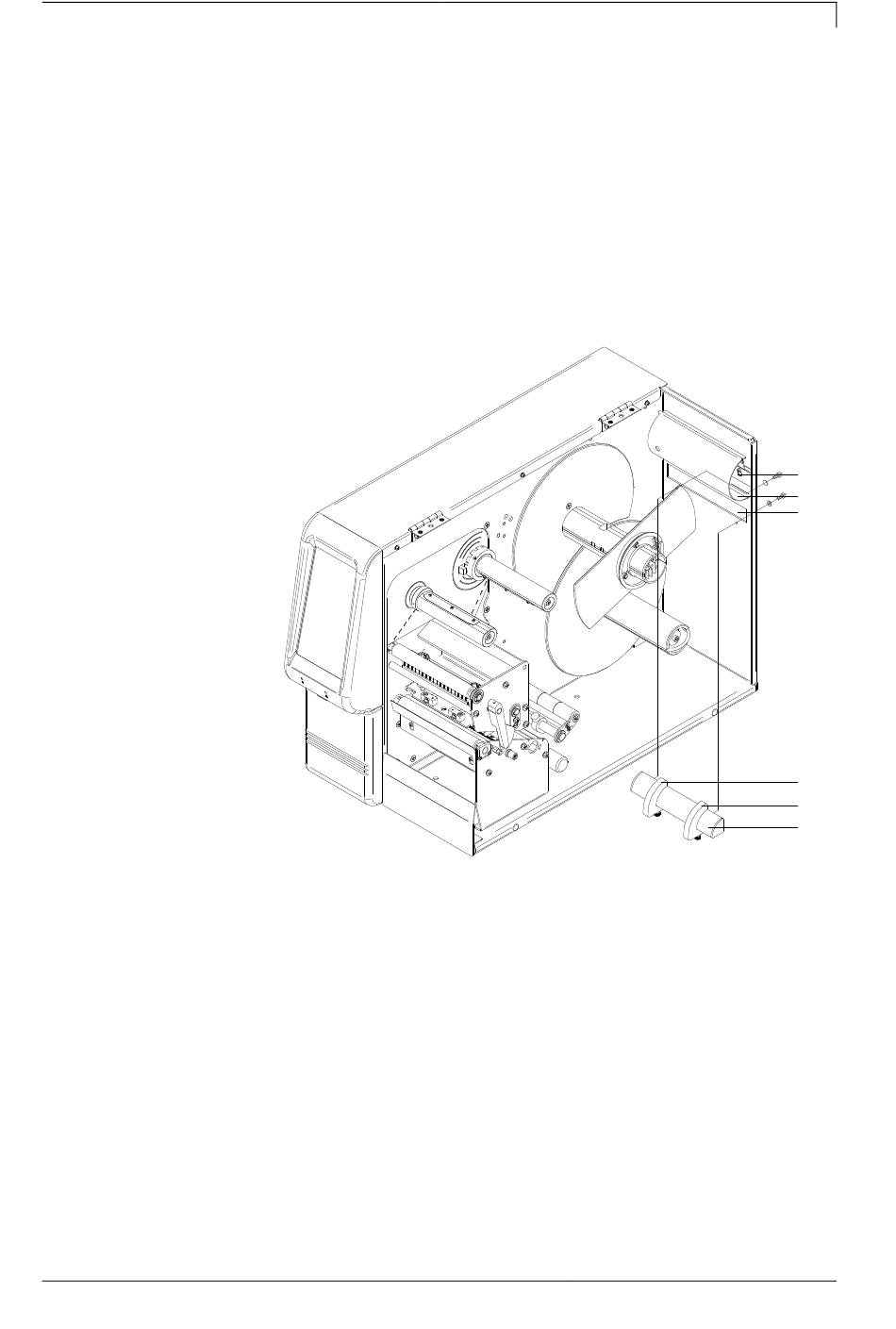

Figure 32
À l'arrière de l'imprimante se trouve une unité (B) pour le matériel
externe.
1. Placer l'ensemble d'adaptation de guidage zigzag (D)
conformément à la figure ci-dessus avant la sortie.
2. Fixer le guidage zigzag avec les vis ci-jointes (A) et les écrous
rainures au panneau arrière.
3. Régler le guidage d'étiquettes (C) sur la largeur du matériel.
4. Le matériel doit être ajusté parallèlement à la partie moyenne de
l'imprimante, afin qu'aucun guidage sous contrainte n'arrive.
Manuel d'entretien
Équiper des options
A
A
B
C
C
D
55
