5.4 Echanger le rouleau de pression

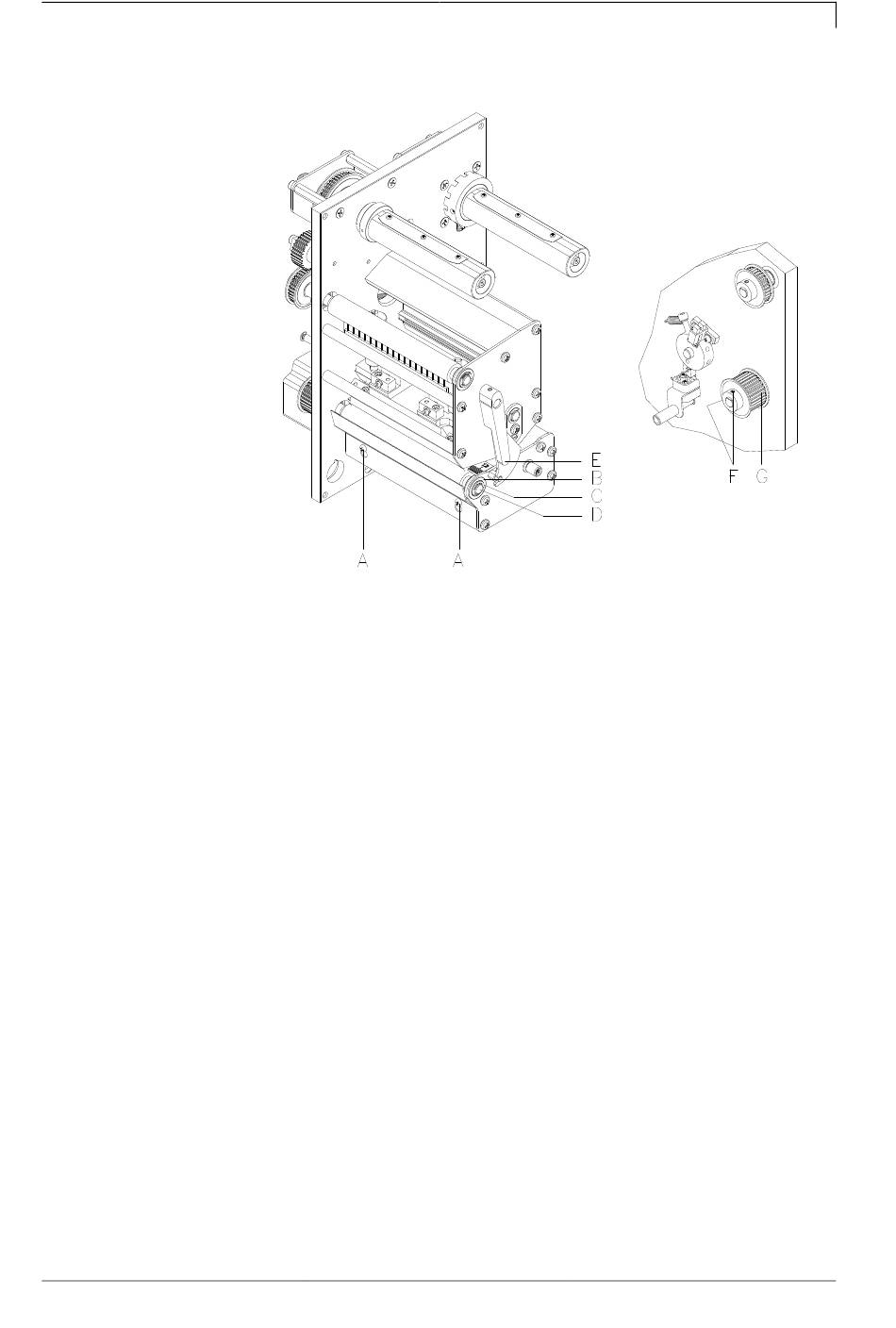

Figure 7
1. Enlever le couvercle gauche de l'imprimante.
Desserrer les trois vis au bord inférieur gauche d'imprimante et
trois vis au bord supérieur de châssis.
2. Enlever le conducteur de protection sur l'intérieur du couvercle.
3. Desserrer les vis (A) et enlever le bord denté (si monté) avant le
rouleau de pression.
4. Tourner le levier (E) en sens inverse des aiguilles d'une montre
pour déverrouiller la tête d'impression.
5. Desserrer les goujons filetés (F) de la courroie dentée (G) sur le
rouleau de pression (D).
6. Enlever le disque de protection (C) et le roulement à billes (B).
7. Tirer le rouleau de pression (D) par le perçage vers l'extérieur.
Tenir la courroie dentée (G).
1. Insérer le nouveau rouleau de pression (D) par le perçage et la
courroie dentée (G).
2. Monter le roulement à billes (B) et le disque de protection (C).
3. Lors de réassemblage de la courroie dentée (G), un goujon fileté
doit être place sur la place fraisée de l'axe.
4. Serrer fortement les goujons filetés (F).
Le rouleau ne peut avoir de place libre.
5. Connecter le conducteur de protection dans l'intérieur de
couvercle.
6. Installer encore le couvercle de l'imprimante.
