points C et D (Figure 68) entre une surface plane et le
bord coupant des pointes des lames. Pour les tabliers
de coupe de 36 pouces, reportez-vous à la Figure 69.
Tablier de coupe de 48 pouces représenté
1. Mesurez à partir d'une
surface plane
Tablier de coupe de 36 pouces représenté
3. Les mesures aux points C et D ne doivent pas
différer de plus de 6 mm (1/4").
Modification de la hauteur
transversale du tablier de
coupe
Pour modifier la hauteur transversale, ajustez la pression
des pneus arrière et les entretoises de roues pivotantes.
1. Modifiez la pression des pneus arrière du côté à
régler.
2. Réglez l'entretoise de la roue pivotante.
3. Vérifiez de nouveau l'inclinaison avant/arrière et
l'horizontalité transversale du tablier de coupe.

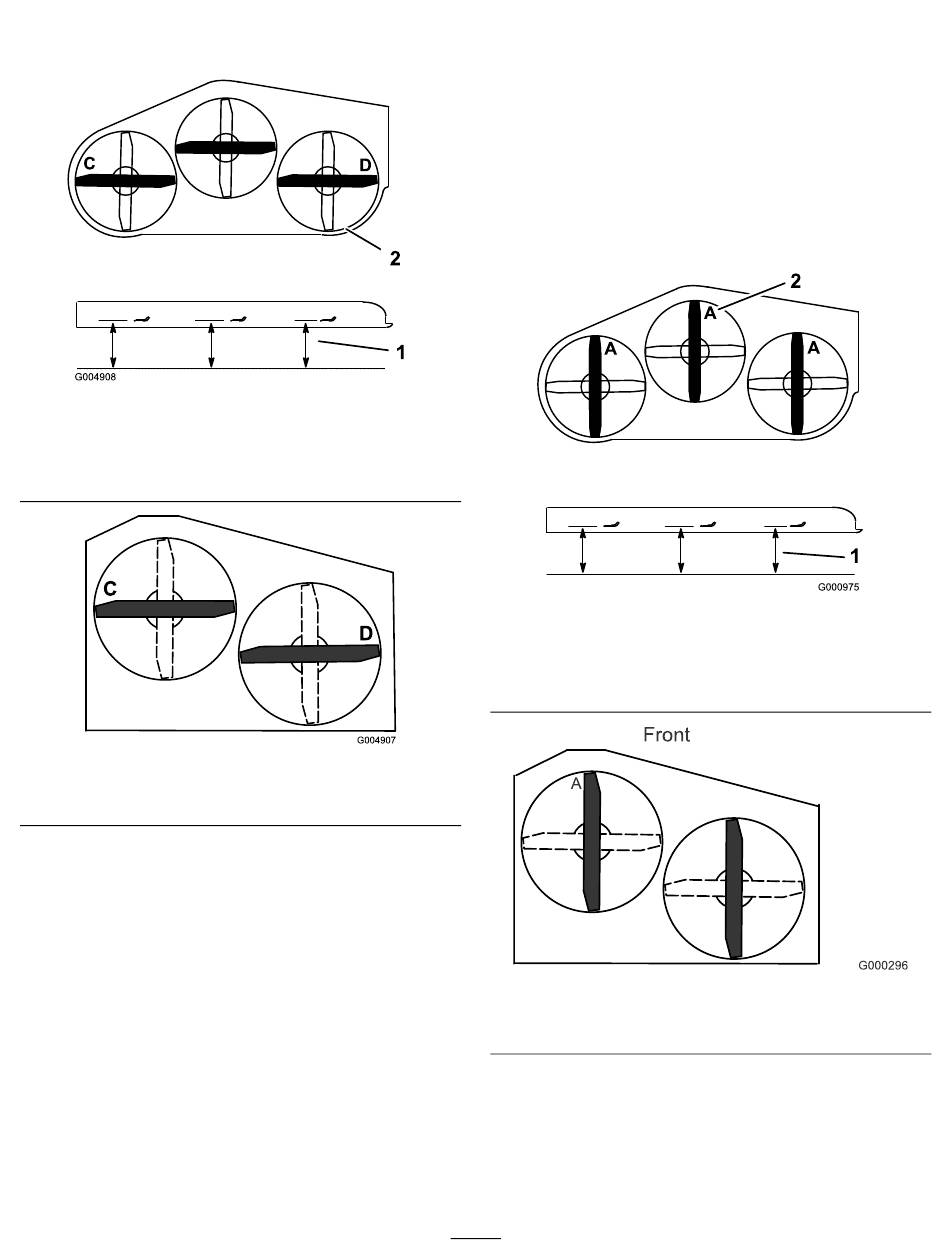

Figure 68
2. Mesurez la lame aux
points C et D
Figure 69
Réglage de la hauteur de
coupe
1. Contrôlez la pression des pneus arrière.
2. Réglez la hauteur de coupe à 101,6 mm (4") en vous
aidant de l'autocollant de réglage.
3. Placez la machine sur une surface plane, et tournez
une lame dans le sens longitudinal. Mesurez au point
A et entre la surface plane et le bord coupant des
pointes des lames (Figure 70) Pour les tabliers de
coupe de 36 pouces, reportez-vous à la Figure 71.
Tablier de coupe de 48 pouces représenté
1. Mesurez à partir d'une
surface plane
Tablier de coupe de 36 pouces représenté
4. On doit obtenir 101,6 mm (4").
5. Si ce n'est pas le cas :
A. Réglez la pression des pneus arrière.
B. Réglez les entretoises des chapes de roues
pivotantes.
46
Figure 70
2. Mesurez la lame au point
A
Figure 71
