GERÄTEBESCHREIBUNG

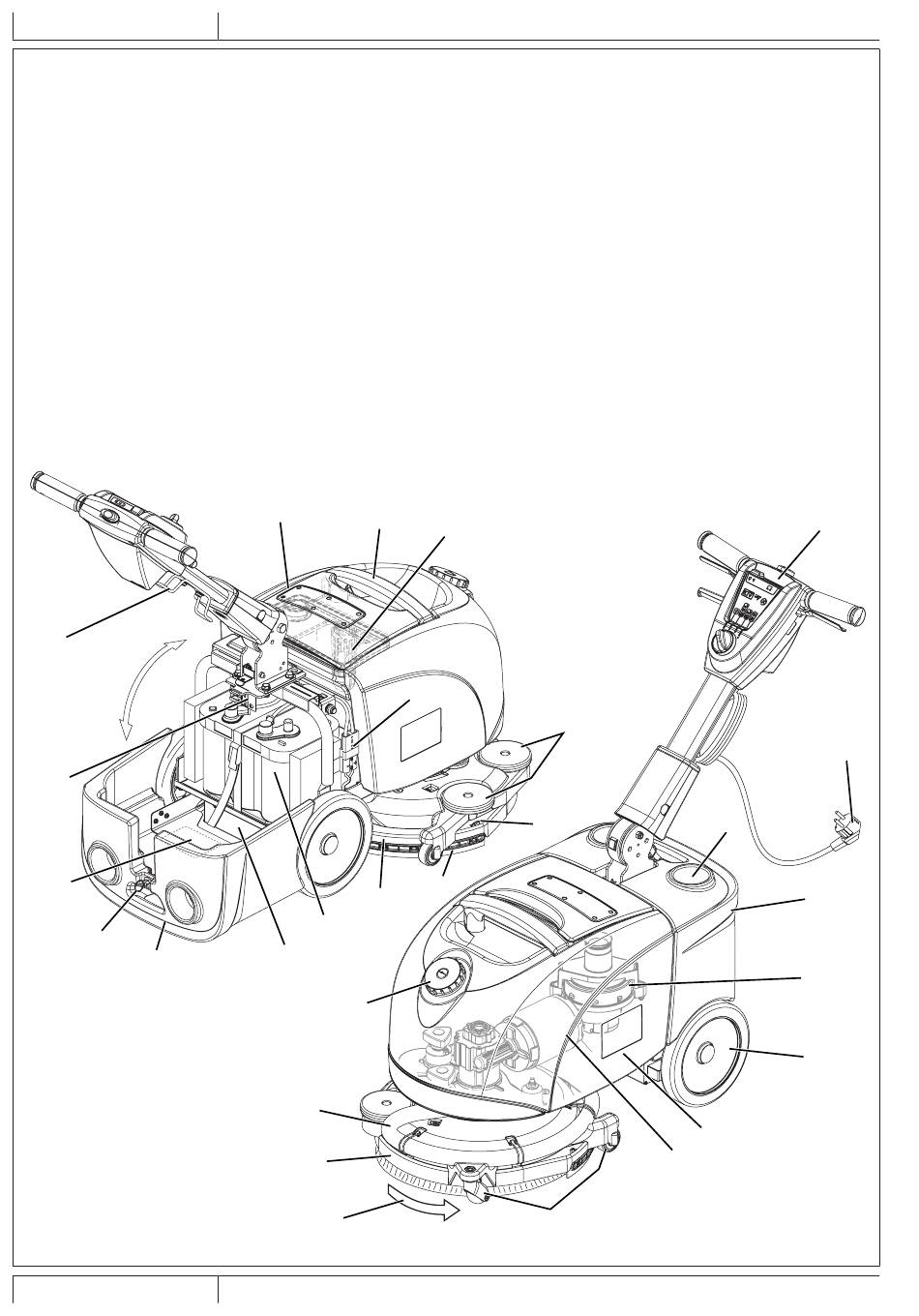

GERÄTEAUFBAU
1.
Schild Seriennummer/technische Daten/
Konformitätszeichen
2.
Schubbügel mit Bedienpult und Bedienelementen (siehe
nachfolgenden Abschnitt)
3.
Abdeckung (geschlossen) Batterie- und Dienstefach
4.
Abdeckung (geöffnet) Batterie- und Dienstefach
5.
Verriegelung Abdeckung
6.
Ablagefach/Getränkedosenhalter
7.
Batteriestecker. Dieser Steckverbinder dient auch als NOT-
AUS-KNOPF für das sofortige Abschalten aller Funktionen.
8.
Batterie GEL/AGM
9.
Ladegerät
10. Anschlusskabel Ladegerät
11. Kabelhalter Ladegerät
12. Bürsten-/Padhalterkopf
13. Getriebemotor Bürstenkopf
14. Ansaugrohr Sauglippe
11
28
1
5
4
6
BETRIEBSANLEITUNG
24
23
18
8
9
21
14
12
15
SCRUBTEC 337.2 - 9099872000
15. Drehgeschwindigkeit Bürste
16. Pufferräder Kopf
17. Räder Kopf
18. Sauglippe
19. Baugruppe Sauglippengummis
20. Haltefedern Sauglippe am Kopf
21. Einfülldeckel Reinigungslösungstank
22. Tankgruppe (Reinigungslösung und Schmutzwasser)
23. Hebegriff Tankgruppe
24. Durchsichtiger Deckel mit Ansauggitter
25. Ansauggitter mit automatischer
Schwimmerverschlussvorrichtung
26. Motor Ansauganlage
27. Hinterräder auf feststehender Achse
28. Sicherungen
25
7
16
20
19
17
2
10
6
3
26
27
22
13
