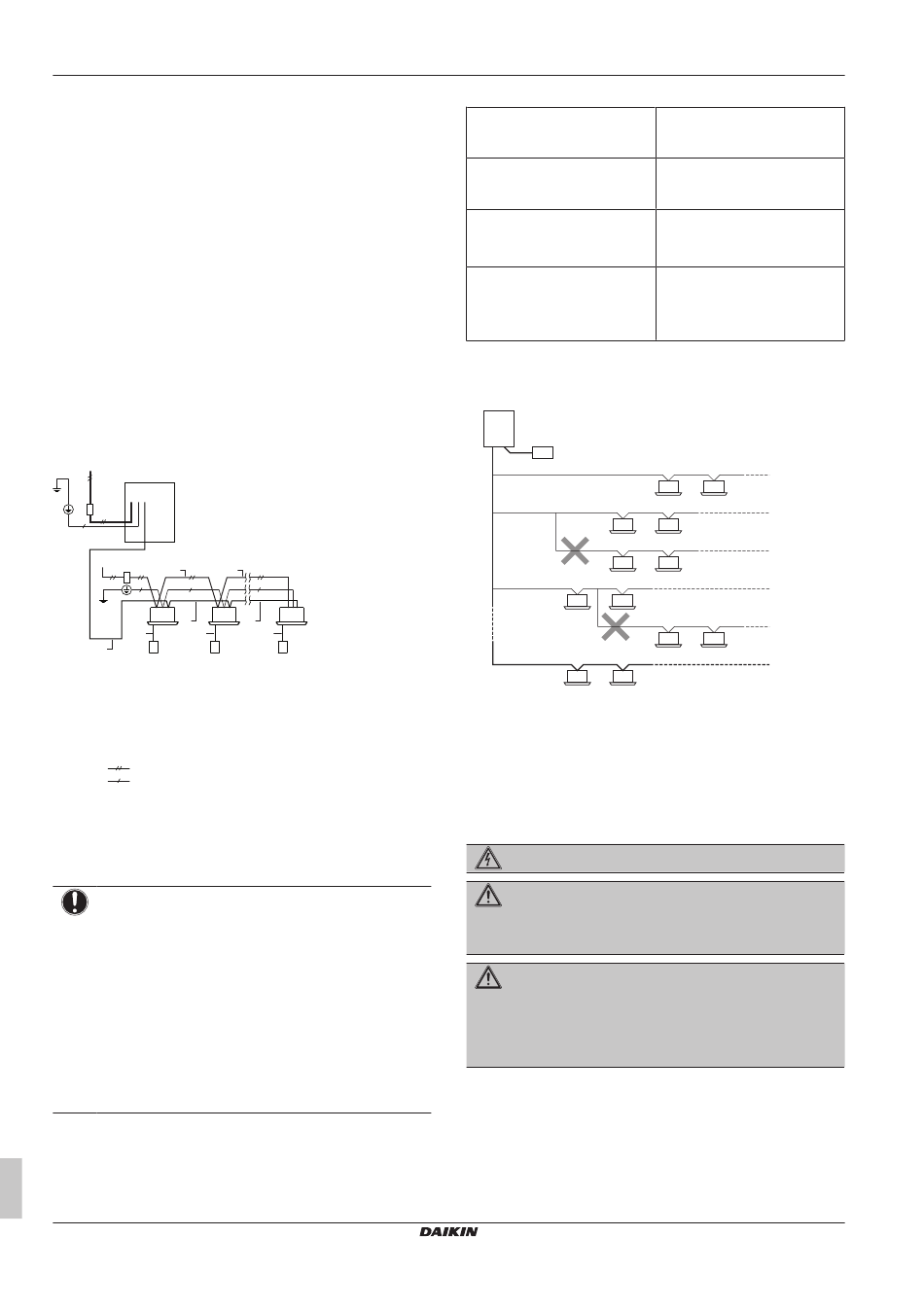

6.8 Raccordement du câblage
électrique
6.8.1 À propos du raccordement du câblage
électrique
Ordre de montage habituel
Le raccordement du câblage électrique consiste généralement en
les étapes suivantes:
1 S'assurer que le système électrique est conforme aux
spécifications électriques des unités.
2 Raccordement du câblage électrique à l'unité extérieure.
3 Raccordement du câblage électrique aux unités intérieures.
4 Raccordement de l'alimentation secteur.
Câblage à effectuer: Aperçu
Le câblage à réaliser consiste en un câble d'alimentation électrique
(incluant toujours la terre) et de communication intérieure-extérieure
(= transmission).
Exemple:
a
d
c
b
a
b g
c
e e
h
h h
h f f
a Alimentation à réaliser (avec disjoncteur de fuite à la terre)
b Interrupteur principal
c Connexion de terre
d Unité extérieure
e Unité intérieure
f Interface utilisateur
g Câble d'alimentation (câble gainé) (230 V)
h Câble de transmission (câble gainé) (16 V)
Alimentation électrique 1 ~ 50 Hz
Câblage de mise à la terre
Câble d'alimentation et câble de transmission
Il est important de garder les câbles d'alimentation électrique et de
transmission séparés l'un de l'autre. Afin d'éviter des interférences
électriques, la distance entre les deux câbles doit TOUJOURS être
d'au moins 50 mm.
REMARQUE
▪ Veillez à maintenir le câble d'alimentation et le câble de
transmission écartés. Le câblage de transmission et
d'alimentation peut croiser, mais ne peut être acheminé
en parallèle.
▪ Le câblage de transmission et le câblage d'alimentation
ne peuvent pas toucher la tuyauterie interne (sauf le
tuyau de refroidissement de carte de circuits imprimés
d'inverseur) afin d'éviter des dégâts au câblage dus à
une tuyauterie très chaude.
▪ Fermez convenablement le couvercle et disposez les
câbles électriques de manière à éviter que le couvercle
ou d'autres pièces ne se détachent.
Le câblage de transmission hors de l'unité doit être enveloppé et
acheminé avec la tuyauterie à réaliser.
Guide de référence de l'installateur et de l'utilisateur
26
g
e
h
h
f
Branchements
Nombre maximum
d'embranchements pour le
câblage unité-unité
Câblage de transmission
Longueur maximale du câblage
(= distance entre l'unité
extérieure et intérieure plus loin)
Longueur totale du câblage
(= distance entre l'unité
extérieure et toutes les unités
intérieures)
Si le câblage de transmission total dépasse ces limites, il
peut entraîner une erreur de communication.
Plus aucun branchement n'est autorisé après le branchement.
A
C
B
A Unité extérieure
B Unité intérieure
C Interface utilisateur centrale (etc.)
a Ligne principale
b1, b2, b3 Lignes d'embranchement
c1, c2 Aucun branchement n'est plus autorisé après le
branchement
6.8.2 Précautions lors du raccordement du
câblage électrique
DANGER: RISQUE D'ÉLECTROCUTION
AVERTISSEMENT
Tous les câbles et éléments à prévoir sur place DOIVENT
être installés par un électricien agréé et doivent être
conformes à la législation en vigueur.
AVERTISSEMENT
S'il n'est PAS installé d'usine, un interrupteur principal ou
d'autres moyens de débranchement ayant une séparation
de contact de tous les pôles assurant une déconnexion en
cas de surtension de catégorie III DOIV(ENT) être
installé(s) dans le câblage fixe.
9
Cordons en vinyle avec gaine ou
câbles (2 conducteurs) de 0,75 à
1,25 mm²
300 m
600 m
b1
b2
c1
b3
c2
a
