▪ Lors de la maintenance ou de l'entretien de l'unité.
DANGER: RISQUE D'ÉLECTROCUTION
NE LAISSEZ PAS l'unité sans surveillance lorsque le
couvercle d'entretien est retiré.
6.2.2
Ouverture de l'unité extérieure
DANGER: RISQUE D'ÉLECTROCUTION
DANGER: RISQUE DE BRÛLURE
6.3
Montage de l'unité extérieure
6.3.1
A propos du montage de l'unité extérieure
Ordre de montage habituel
Le montage de l'unité extérieure consiste généralement en les
étapes suivantes:
1
Préparation de la structure de l'installation.
2
Installation de l'unité extérieure.
3
Préparation du drainage.
4
Protection de l'unité contre la neige et le vent en installant un
couvercle
de
neige
et
"Préparation du lieu d'installation" dans
page 10.
6.3.2
Précautions lors du montage de l'unité
extérieure
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation

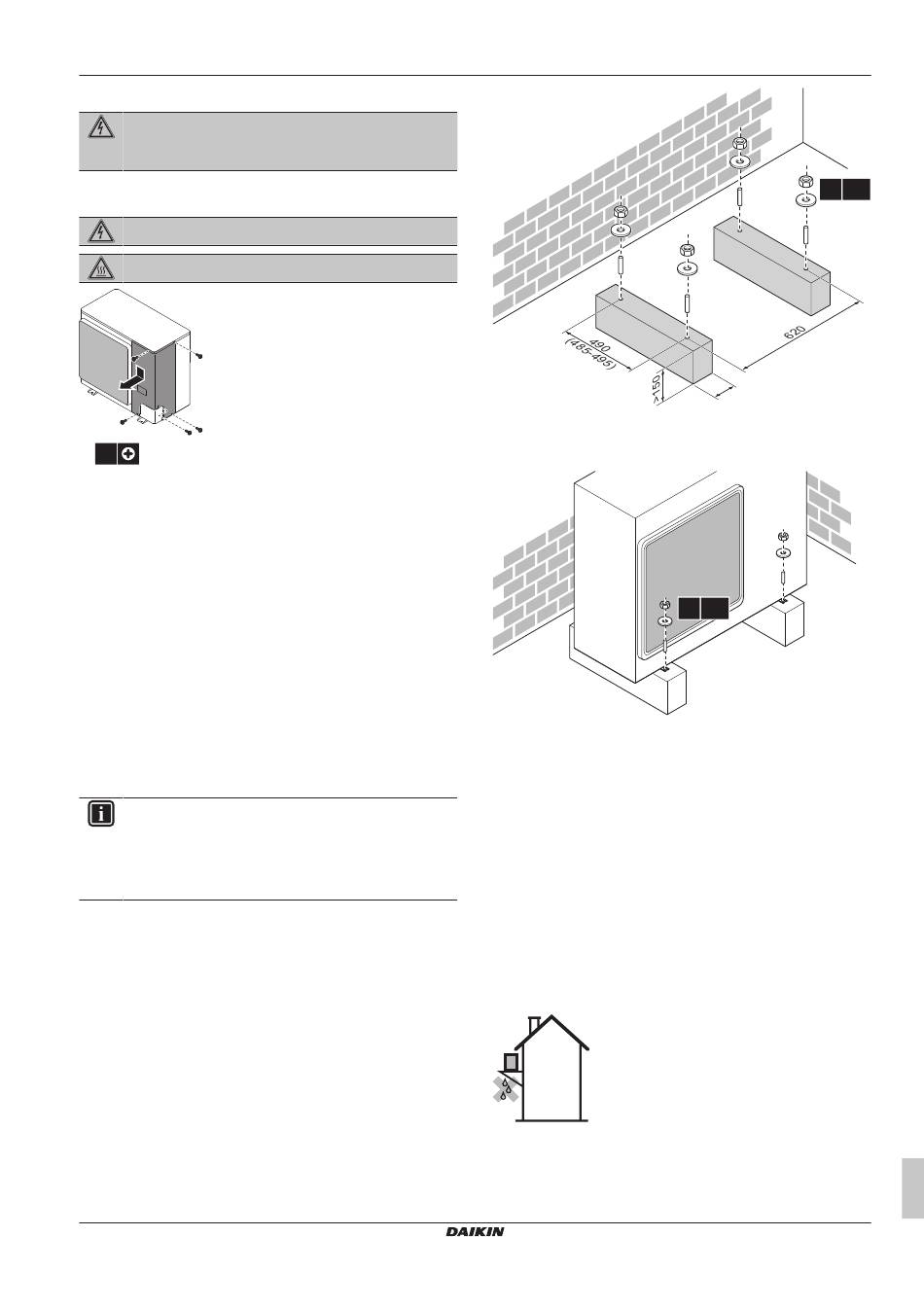

6.3.3

Pour fournir la structure de l'installation

Vérifiez la résistance et le niveau du sol d'installation de manière à
ce que l'unité ne génère pas de vibrations ou de bruits.
Fixez fermement l'unité à l'aide des boulons de scellement, comme
indiqué sur le plan des fondations.
Préparez 4 jeux de boulons d'ancrage, écrous et rondelles (non
fournis) comme suit:
RXYSCQ4~6TMV1B
Climatiseur système VRV IV-S
4P404224-1C – 2019.07
des
plaques
déflectrices.
Voir
"5  Préparation"  à la
(mm)
a
Veillez à ne pas couvrir les trous de purge.
6.3.4
Installation de l'unité extérieure
6.3.5

Pour fournir le drainage

▪ Veillez à ce que l'eau de condensation puisse être évacuée
correctement.
▪ Installez l'unité sur une base permettant d'assurer un drainage
correct, de manière à éviter l'accumulation de glace.
▪ Préparez un canal pour l'écoulement de l'eau autour de la
fondation afin d'évacuer les eaux usées de l'unité.
▪ Veillez à ce que l'eau ne s'écoule pas sur le passage afin que le
passage ne devienne PAS glissant en cas de températures
inférieures à zéro.
▪ Si vous installez l'unité sur un châssis, placez un panneau
d'étanchéité à une distance de 150  mm au bas de l'unité de
manière à éviter toute infiltration d'eau dans l'unité et tout
écoulement de l'eau de drainage (reportez-vous à la figure
suivante).
Guide de référence de l'installateur et de l'utilisateur
6 Installation
4× M12
a
4× M12
17
