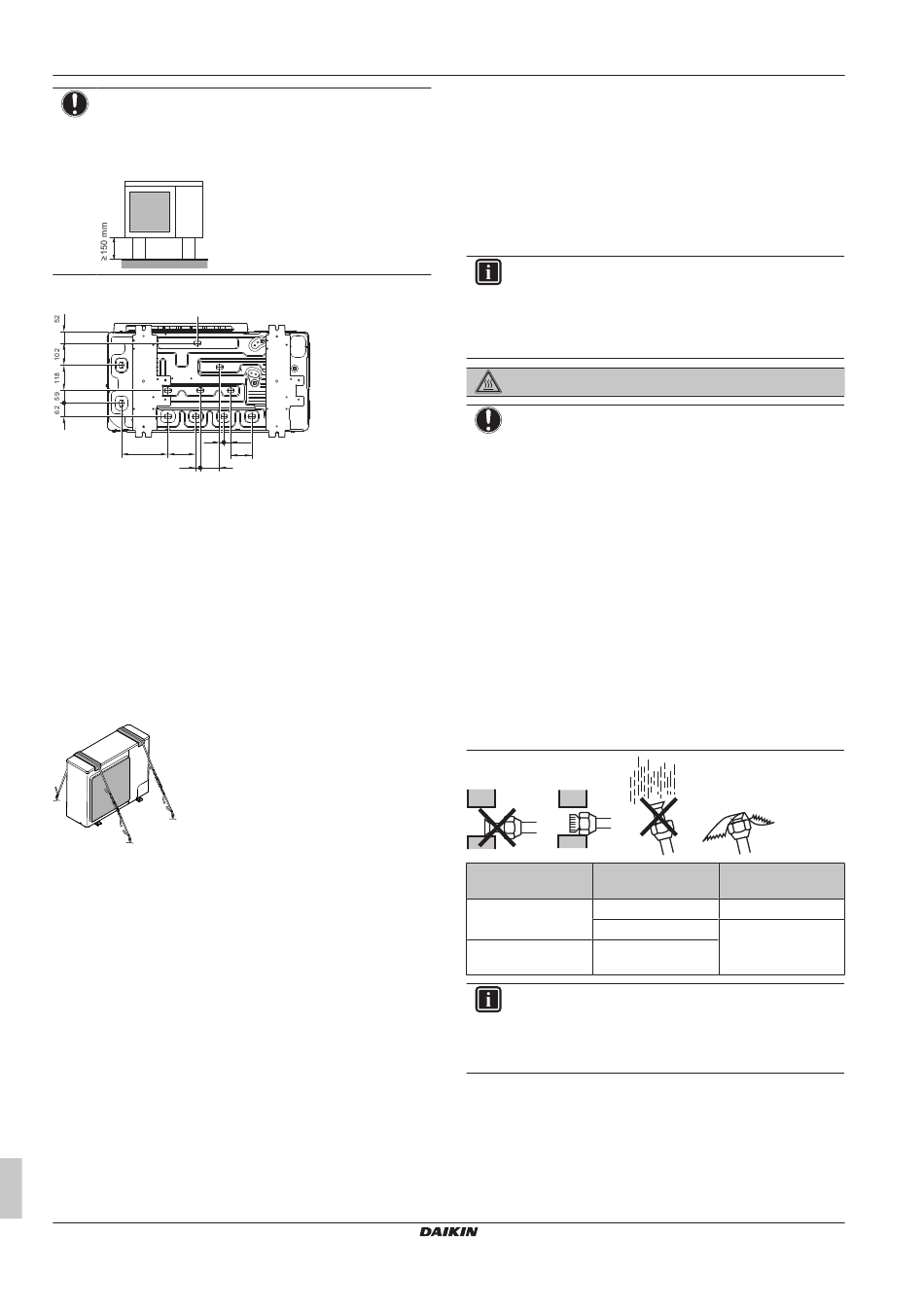

6 Installation
REMARQUE
Si les trous de purge de l'unité extérieure sont couverts par
un socle de montage ou par la surface du sol, relevez
l'unité de manière à assurer un espace libre de plus de
150 mm sous l'unité extérieure.
Orifices de drainage (dimensions en mm)
a
20
216 130
21 89
a Orifices de drainage
6.3.6 Protection de l'unité extérieure contre les
chutes
Si l'unité est installée dans un lieu où des vents forts peuvent la faire
basculer, prenez les mesures suivantes:
1 Préparez 2 câbles comme indiqué sur l'illustration suivante (à
fournir).
2 Placez les 2 câbles sur l'unité extérieure.
3 Insérez une feuille en caoutchouc entre les câbles et l'unité
extérieure de manière à ce que les câbles ne rayent pas la
peinture (à fournir).
4 Fixez les extrémités des câbles et serrez-les.
6.4 Raccordement de la tuyauterie de
réfrigérant
6.4.1 Concernant le raccordement de la
tuyauterie de réfrigérant
Avant de raccorder la tuyauterie de réfrigérant
Assurez-vous que les unités extérieure et intérieure sont montées.
Ordre de montage habituel
Le raccordement de la tuyauterie de réfrigérant implique:
▪ Raccordement de la tuyauterie de réfrigérant à l'unité extérieure
▪ Raccordement des kits d'embranchement de réfrigérant
▪ Raccordement de la tuyauterie de réfrigérant aux unités
intérieures (voir le manuel d'installation des unités intérieures)
▪ Isolation de la tuyauterie de réfrigérant
Guide de référence de l'installateur et de l'utilisateur
18
32
98
▪ Gardez en tête les consignes de:
▪ Pliage des tuyaux
▪ Évasement de l'extrémité des tuyaux
▪ Brasage
▪ Utilisation des vannes d'arrêt
6.4.2 Précautions lors du raccordement de la
tuyauterie de réfrigérant
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
DANGER: RISQUE DE BRÛLURE
REMARQUE
Respectez les consignes
tuyauterie du réfrigérant:
▪ Veillez à ce que seul le réfrigérant indiqué soit mélangé
au circuit du réfrigérant (air, par exemple).
▪ Utilisez uniquement du réfrigérant R410A.
▪ Utilisez uniquement des outils d'installation (jauges de
manifold, par exemple) exclusivement conçus pour les
installations R410A, de manière à résister à la pression
et à éviter la pénétration de matériaux étrangers (huiles
minérales et humidité, par exemple) dans le système.
▪ Installez la tuyauterie de manière à ce que l'évasement
ne soit PAS soumis à une contrainte mécanique.
▪ Protégez la tuyauterie comme indiqué dans le tableau
suivant pour éviter que la saleté, du liquide ou de la
poussière ne pénètre dans la tuyauterie.
▪ Faites attention lorsque vous passez des tubes en
cuivre dans des murs (reportez-vous à l'illustration ci-
dessous).
Unité Période
d'installation
Unité extérieure >1 mois
<1 mois
Unité intérieure Quelle que soit la
période
INFORMATIONS
N'OUVREZ PAS la vanne d'arrêt du réfrigérant avant de
vérifier la tuyauterie de réfrigérant. Si vous devez charger
du réfrigérant complémentaire, nous vous recommandons
d'ouvrir la vanne d'arrêt du réfrigérant au préalable.
6.4.3 Consignes pour le raccordement de la
tuyauterie de réfrigérant
Prenez les directives suivantes en compte lors du raccordement des
tuyaux:
suivantes concernant la
Méthode de
protection
Bloquez le tuyau
Bloquez ou bouchez
le tuyau
RXYSCQ4~6TMV1B
Climatiseur système VRV IV-S
4P404224-1C – 2019.07
