Rotor Avec Cône; Montage Des Compensateurs - Elektror CF Traduction De La Notice D'utilisation D'origine

Installation, montage et raccordement
6.7.3.1 Rotor avec cône
FR

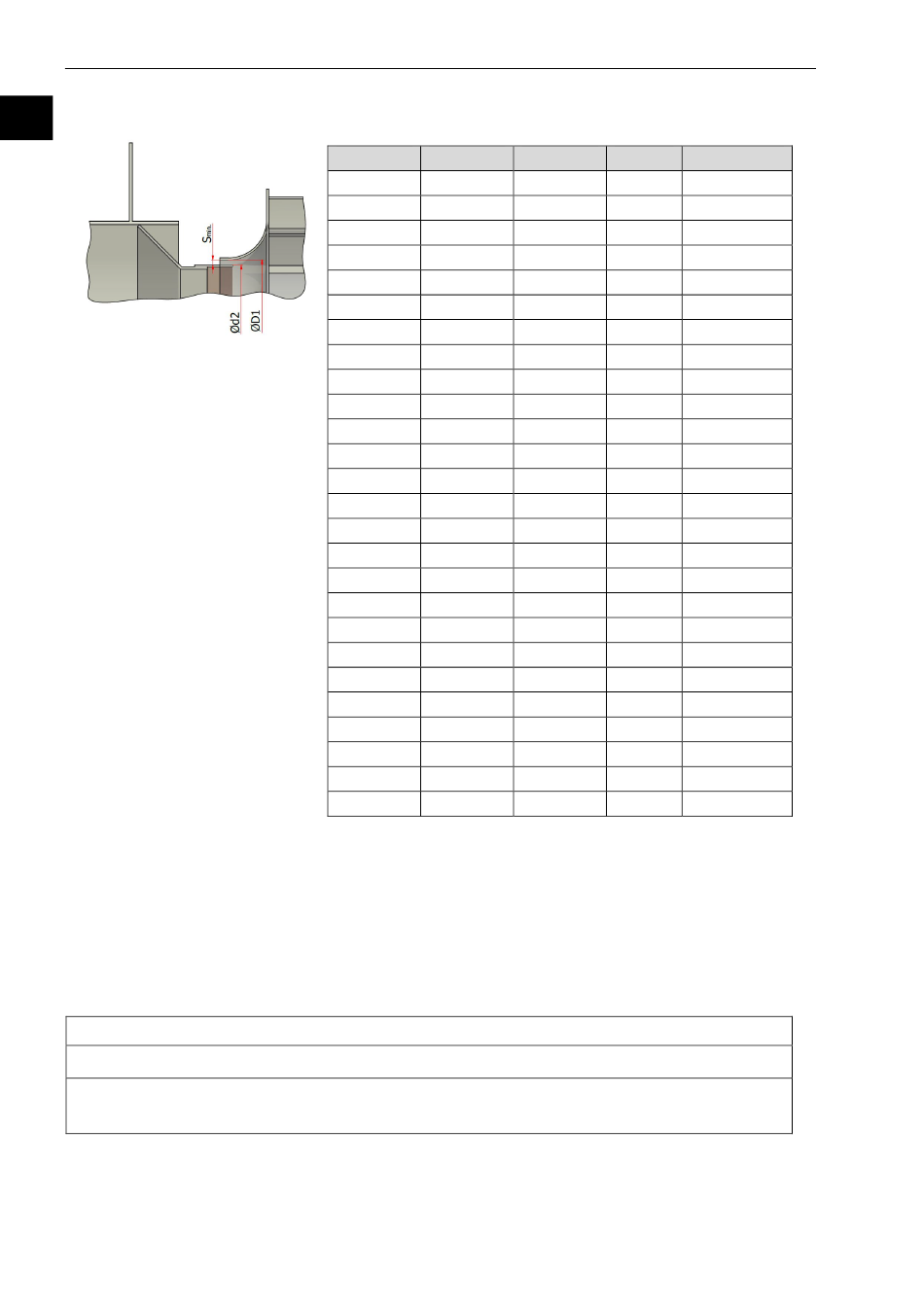

Situation de montage du rotor avec
cône
6.7.4

Montage des compensateurs

Les compensateurs ne sont montés qu'après l'installation des tuyauteries.
Compensateurs à tuyaux
Les compensateurs à tuyaux sont emmanchés sur la tuyauterie et fixés avec des colliers.
1. Emmanchez doucement le compensateur à tuyau sur la tuyauterie.
2. Fixez le compensateur à tuyau avec les colliers.
Résultat :
Le compensateur à tuyau est monté.
50/91
Tableau 10 : interstice minimal entre le rotor et le cône (ATEX)
DN ØD1
112 112
125 125
140 140
160 160
180 180
200 200
224 224
250 250
280 280
315 315
355 355
400 400
450 450
500 500
560 560
630 630
710 710
800 800
900 900
1000 1000
1120 1120
1250 1250
1400 1400
1600 1600
1800 1800
2000 2000
www.elektror.com
Notice d'utilisation Ventilateur CF-C
ØD Int Remarque
Tuyère min
90 76
100 84
112 102
126 116
141 130
158 148
178 168
199 188
224 212
251 240
282 270
316 304
355 342
398 384
447 432
501 484
562 542
631 612
708 688
794 770
891 866
1000 970
1120 1090
1280 1250
1390 1350
1600 1560
2007939 03.20/0.2
