Notice d'utilisation Ventilateur CF-C
2.2
Signalétiques sur le ventilateur
Vérifiez que les signes sur le ventilateur ainsi que les panneaux sont toujours
compréhensibles et lisibles.
Signalétique sur le ventilateur

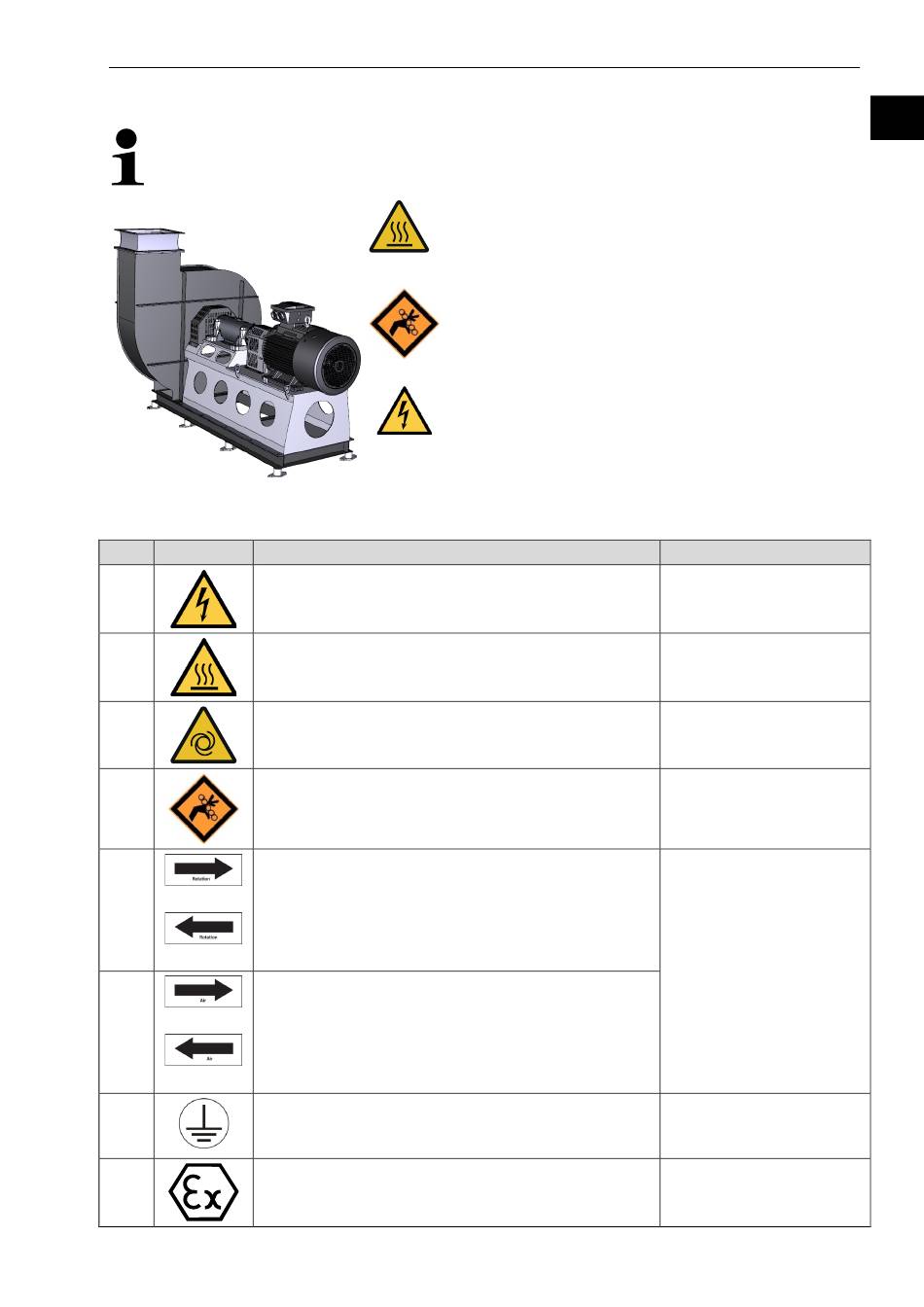

Tableau 2 : Signalétique sur le ventilateur (exemple)
Pos.
Symbole
Description
01
Avertissement relatif à une tension électrique
Ce symbole d'avertissement indique un point dangereux en
combinaison avec une tension électrique.
Avertissement relatif à une surface à haute température
02
Ce symbole d'avertissement indique un risque de brûlure
lié à des surfaces à haute température.
03
Avertissement relatif à la rotation du rotor
Ce symbole d'avertissement indique un risque
mécanique sur le rotor.
04
Avertissement relatif au cisaillement
Ce symbole d'avertissement indique un risque de
cisaillement lorsque l'ouverture de contrôle est ouverte.
Flèche du sens de rotation
05
Ce symbole indique le sens de la rotation.
[côté droit]
[côté gauche]
06
Sortie d'air
Ce symbole indique la sortie d'air.
[côté droit]
[côté gauche]
07
Prise de terre
Ce symbole indique le raccordement de la pince de prise
de terre
08
Avertissement relatif au danger d'explosion
Ce signe d'avertissement indique une formation
d'étincelles ou des surfaces à haute température.
2007939 03.20/0.2
www.elektror.com
Informations sur la sécurité
Localisation
Sur la boîte à bornes du
moteur électrique
Sur l'enveloppe et la
disposition des paliers du
ventilateur
Sur l'opercule de l'ouverture
de contrôle
2 flèches directionnelles
(sens de rotation et sortie
d'air) sont disposées sur
l'enveloppe du ventilateur.
Attache de fixation de la
prise de terre sur la console
Sur le moteur électrique
