Notice d'utilisation Ventilateur CF-C

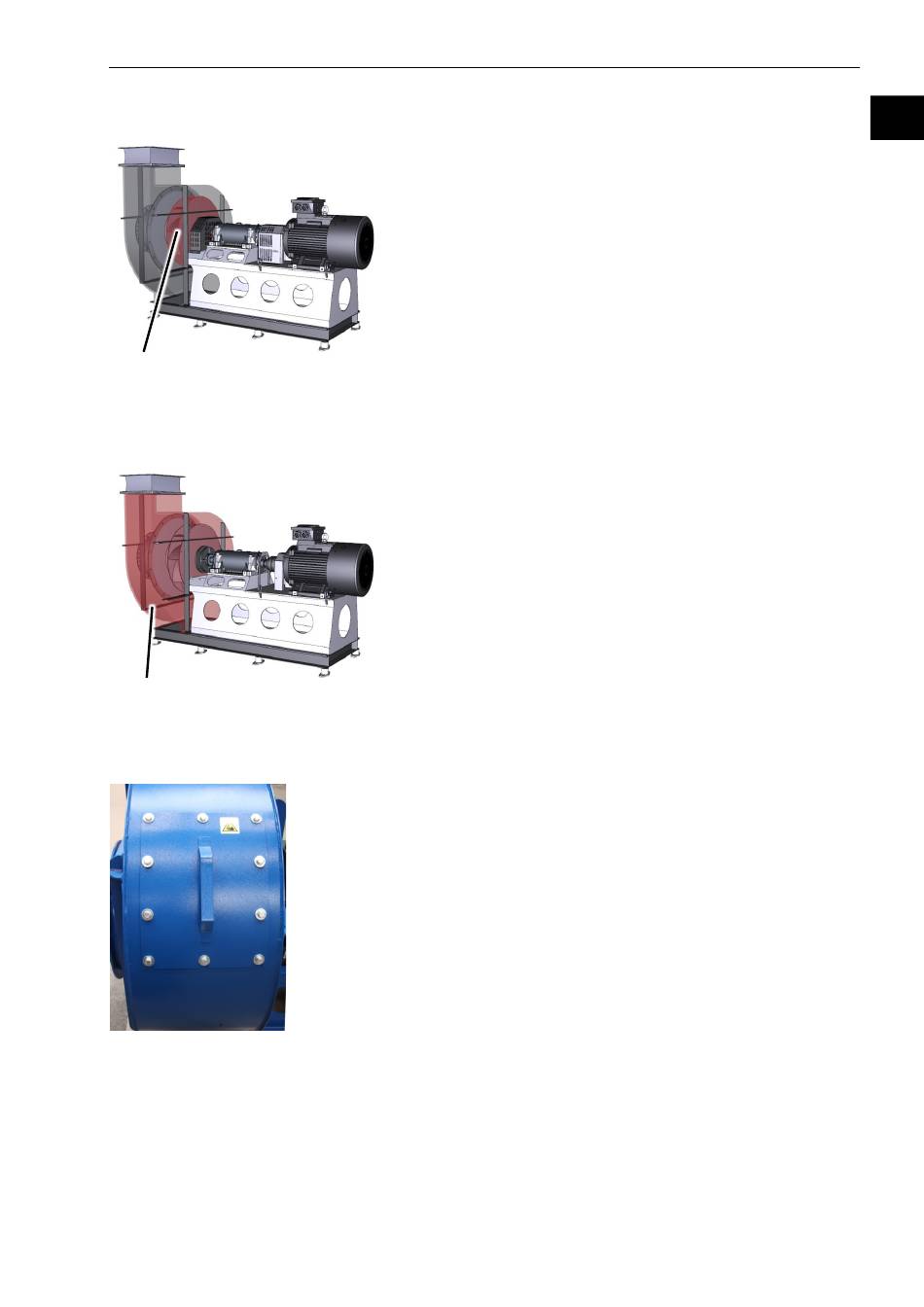

3.1
Rotor
Rotor
3.2
Enveloppe
Enveloppe
3.2.1
Trappe de visite
Trappe de visite
2007939 03.20/0.2
Le rotor correspond à l'état actuel de la technique de
l'écoulement des flux d'air avec un équilibrage électro-
dynamique sur 2 niveaux.
Le rotor avec le moyeu du rotor est monté sur le tourillon
de l'arbre du bloc de paliers.
L'enveloppe est une construction soudée avec des brides
côtés aspiration et pression.
L'opercule de l'enveloppe avec le manchon d'aspiration est
disposé du côté aspiration. L'opercule de l'enveloppe avec le
joint d'étanchéité est disposé du côté entraînement.
En option, l'enveloppe est équipée d'une trappe de visite
et d'un manchon d'évacuation du condensat.
La trappe de visite est située sur le pourtour de l'enveloppe et sert à
l'inspection de l'intérieur du ventilateur.
