Notice d'utilisation Ventilateur CF-C

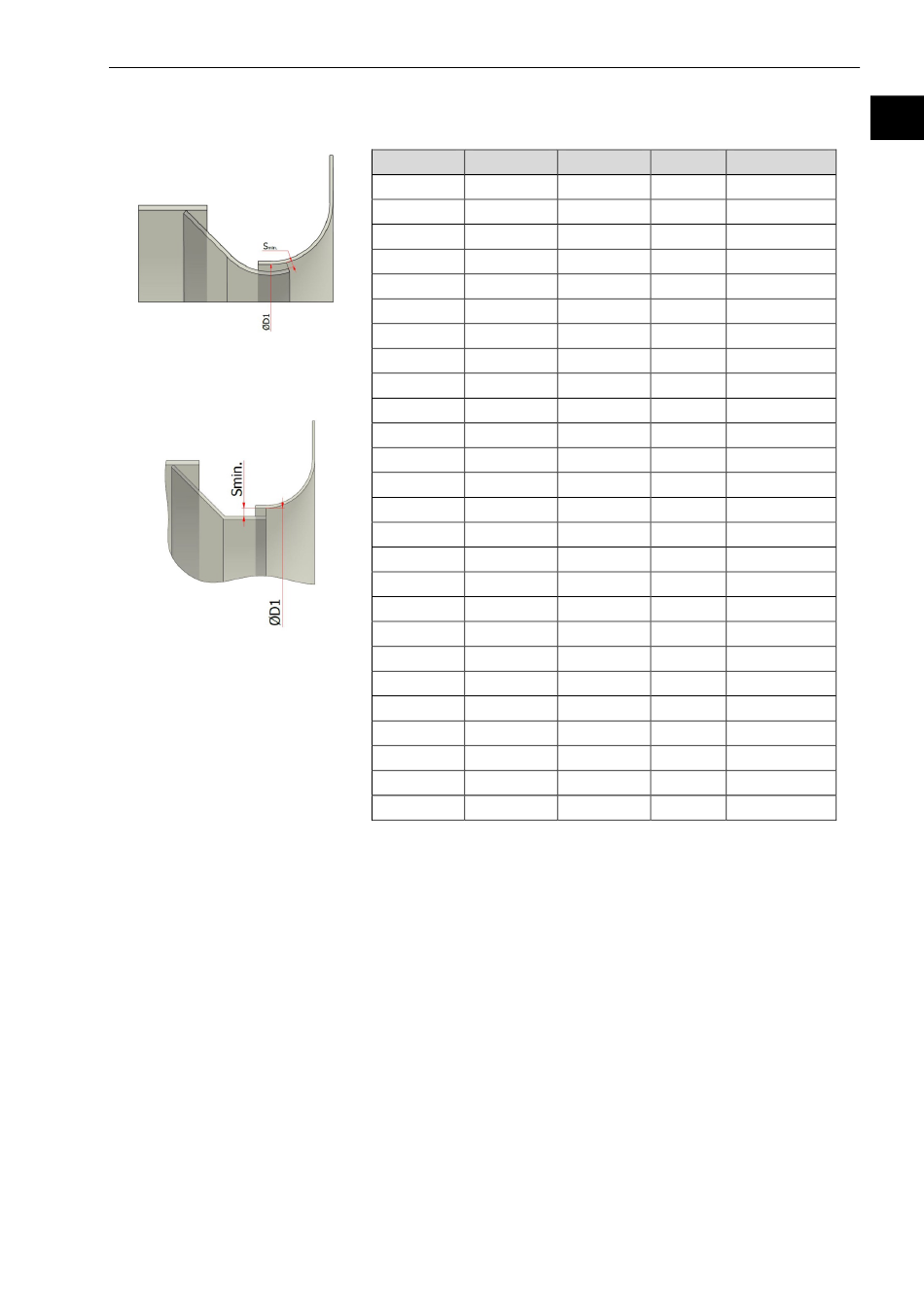

6.7.3 Rotor avec cône d'admission
Situation de montage du rotor avec
cône standard
2007939 03.20/0.2
Tableau 9 : interstice minimal entre le rotor et le cône d'admission
DN ØD1
112 90
125 100
140 112
160 126
180 141
200 158
224 178
250 199
280 224
315 251
355 282
400 316
450 355
500 398
560 447
630 501
710 562
800 631
900 708
1000 794
1120 891
1250 1000
1400 1120
1600 1280
1800 1390
2000 1600
www.elektror.com
Installation, montage et raccordement
Int Remarque
min
2,0 Cône
2,0 Cône
2,0 Cône
2,0 Cône
2,0 Cône
2,5 Cône
3,0
3,0
3,0
3,0
3,0
4,0
4,0
5,0
7,0
7,0
8,0
9,0
10,0
12,0
15,0
17,0
15,0
15,0 Cône
20,0 Cône
20,0 Cône
