Rev. 01.2006 - Notice d'Installation
Page 19

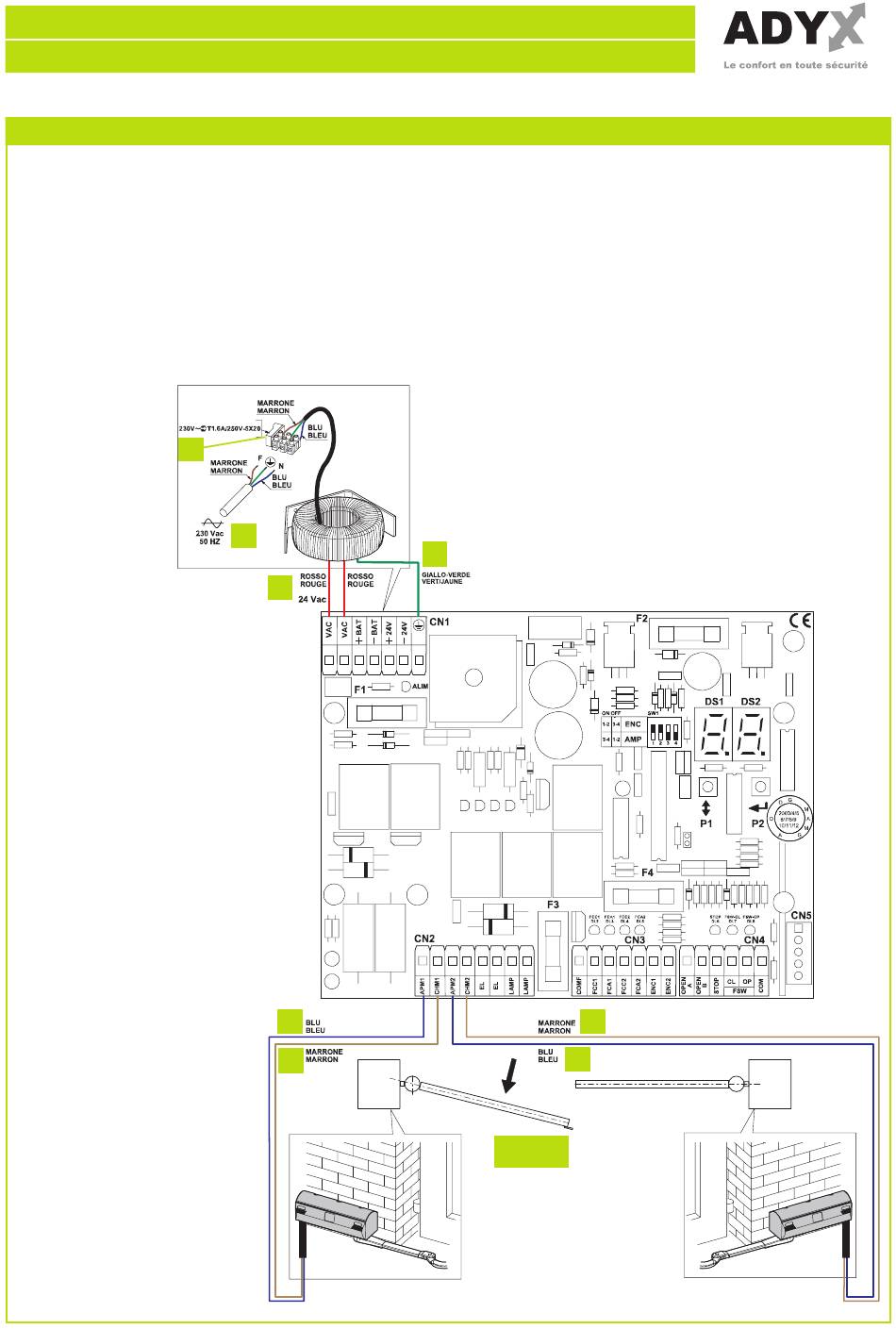

5.3 CABLAGE ELECTRIQUE PLATINES ET MOTEURS
1er CAS : LE VANTAIL DE GAUCHE S'OUVRE LE PREMIER VERS L'INTERIEUR
A) Alimentation Secteur 230 Volts venant du tableau électrique de la maison.
Protégée par un interrupteur différentiel ou un fusible 10 Ampères. Ligne 3 x 1,5mm² de la maison au
pilier (Normes EDF)
B) La borne avec le fusible, introduite dans le boîtier, sert à connecter l'alimentation de réseau 230 V~ et
l'enroulement primaire du transformateur toroïdal.
Pour la connexion, respecter les indications de la figure
C) Alimentation 24 Vcc en provenance du transformateur toroïdal.
D) MARRON
E) BLEU
F) VERT/JAUNE
B
A
C
E
D
F
D
E
INTERNO
INTERIEUR
