Rev. 01.2006 - Notice d'Installation
Page 26

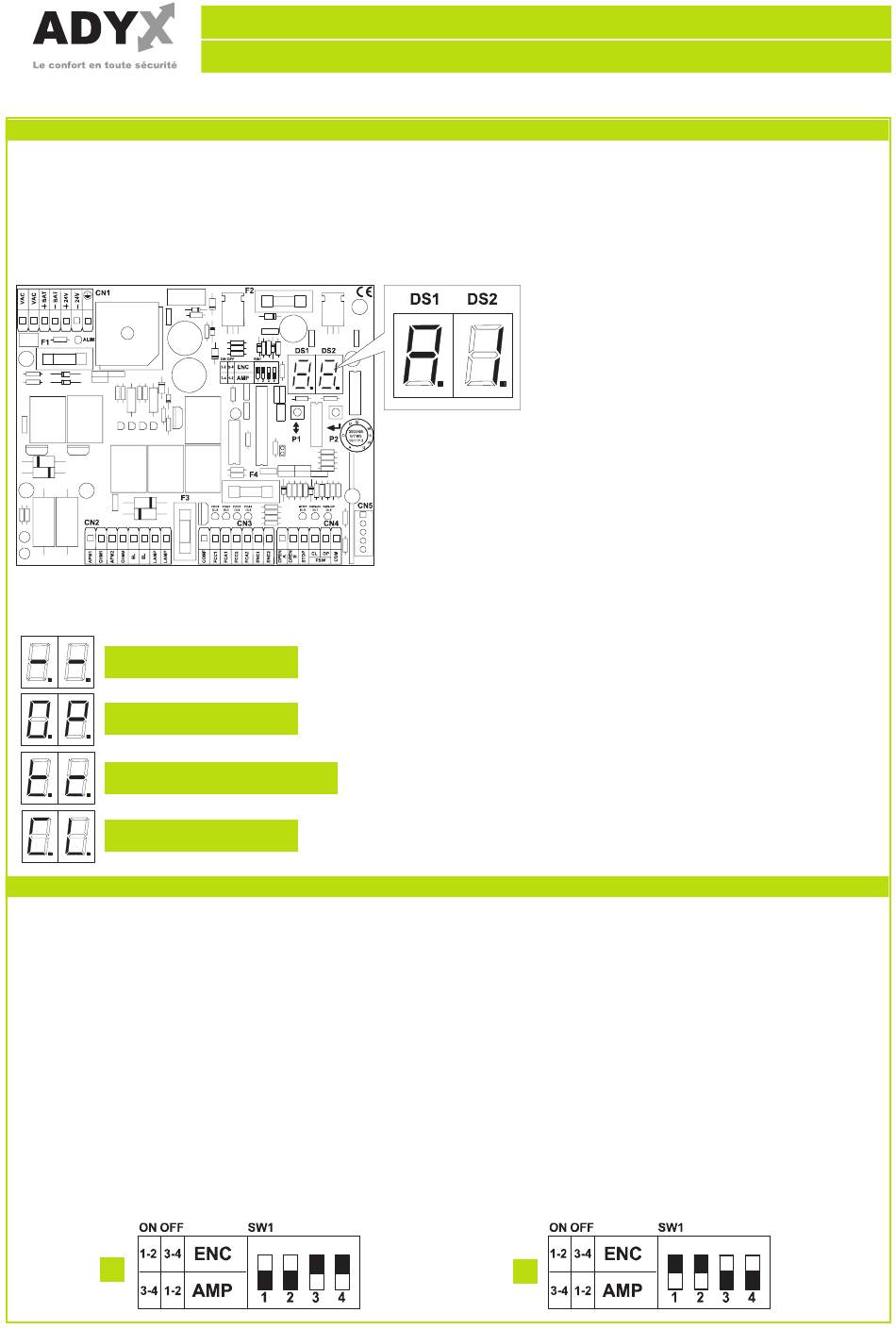

5.5 PROGRAMMATION
La centrale est dotée d'un afficheur pratique (DS1-DS2) pour l'affichage des paramètres de fonctionnement
et pour leur programmation.
En outre, durant le fonctionnement normal, il affiche constamment l'état du portail.
Durant l'affichage et la programmation des paramètres de fonctionnement, l'afficheur indique à gauche
(DS1) le paramètre sélectionné et à droite (DS2) la valeur sélectionnée.
La Figure montre l'exemple d'affichage du paramètre "A" à la valeur "2".
Durant le fonctionnement normal, l'afficheur affiche l'état du portail.
On indique ci-après les valeurs affichées et le l'état correspondant du portail:
PORTAIL EU REPAS
PORTAIL EN OUVERTURE
PORTAIL OUVERT EN PAUSE (UNIQUEMENT
AVEC REFERMETURE AUTOMATIQUE)
PORTAIL EN FERMETURE
5.5.1 FONCTIONNEMENT AVEC ENCODEUR OU AMPÉROMÉTRIQUE (EN OPTION)
La centrale dispose de 4 DIP-SWITCHES qui permettent de sélectionner le fonctionnement ampérométrique
ou le fonctionnement avec un Encodeur.
Le fonctionnement avec un encodeur garantit une plus grande sécurité dans la détection des obstacles et
une plus grande répétitivité du point de ralentissement.
Nota Bene: le fonctionnement avec un encodeur exige des butées mécaniques, ou des fins de course, tant
en ouverture qu'en fermeture.
Pour sélectionner le fonctionnement avec un encodeur, positionner les DIP-SWITCH 1 et 2 sur ON et les
DIP-SWITCH 3 et 4 sur OFF (Fig. A).
Pour sélectionner le fonctionnement ampérométrique, positionner les DIP-SWITCH 1 et 2 sur OFF et les DIP-
SWITCH 3 et 4 sur ON (Fig. B).
ATTENTION: pour une procédure de programmation correcte de la centrale, effectuer cette opération avant
la phase de programmation de la centrale car elle en modifie radicalement le fonctionnement.
ATTENTION: dans les dessins suivants, les curseurs des DIP-SWITCHES sont représentés en blanc.
A
B
