Rev. 01.2006 - Notice d'Installation
Page 17
5
CABLAGE ELECTRIQUE

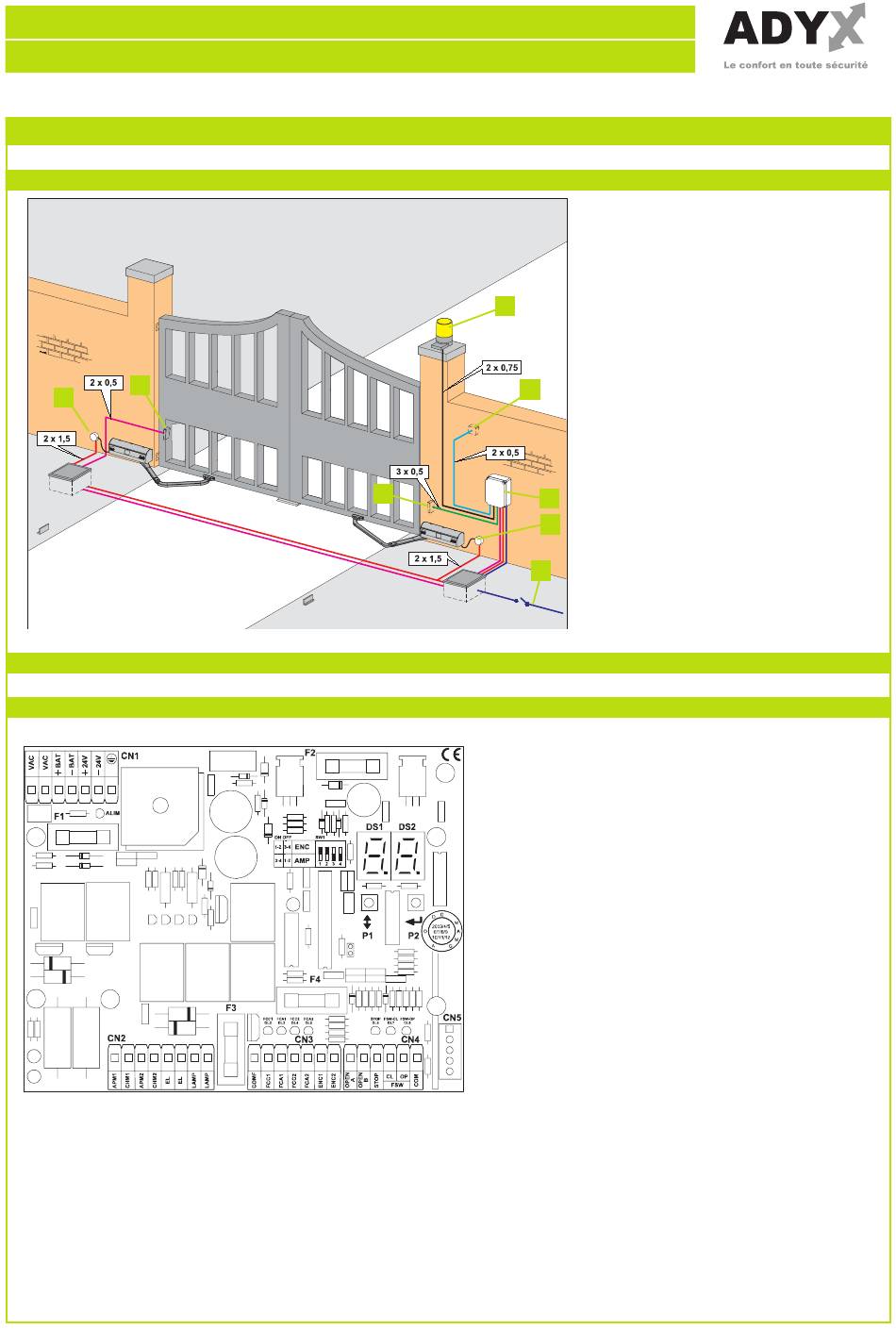

5.1 SCHEMA D'IMPLANTATION
F
B
5.2 DESCRIPTION DE L'ARMOIRE ÉLECTRONIQUE
5.2.1 CARACTERISTIQUES TECHNIQUES
Temps ouverture/ fermeture:
Temps de pause:
Force de poussée:
Caractéristiques transformateur toroïdal 230V: prim. 230V~ / sec. 22V~ / 120 VA.
E
D
F
A
B
C
CARTE ÉLECTRONIQUE
Tension d'alimentation
du transformateur toroïdal:
Tension d'alimentation
de la centrale:
Puissance absorbée:
Charge maxi moteur:
Charge maxi accessoires:
Charge maxi clignotant:
Température utilisation:
Fusibles protection:
Logiques de fonctionnement:Automatique /
En auto-apprentissage en phase de programmation
En auto-apprentissage en phase de programmation
Quatre niveaux réglabes sur l'afficheur
A) Boîtier
de
la
électronique
B) Boîtes de dérivation (non
fournies)
C) 3x1,5 mm
(2+T) 230Vac.
2
D) Sélecteur à clé EN OPTION
E) Clignotant
F) Cellules infrarouge
Notes:
1) Pour la pose des câbles
électriques, utiliser des gaines
rigides
et/ou
adéquats.
230V-50/60Hz
24V-50/60Hz
3 W
70 W x 2
24 Vdc 500mA
24 Vdc 15W max.
- 20 / + 55°C
4
Automatique pas à
pas /
Semi-automatique /
Semi-automatique
pas à pas / Collectif.
platine
flexibles
