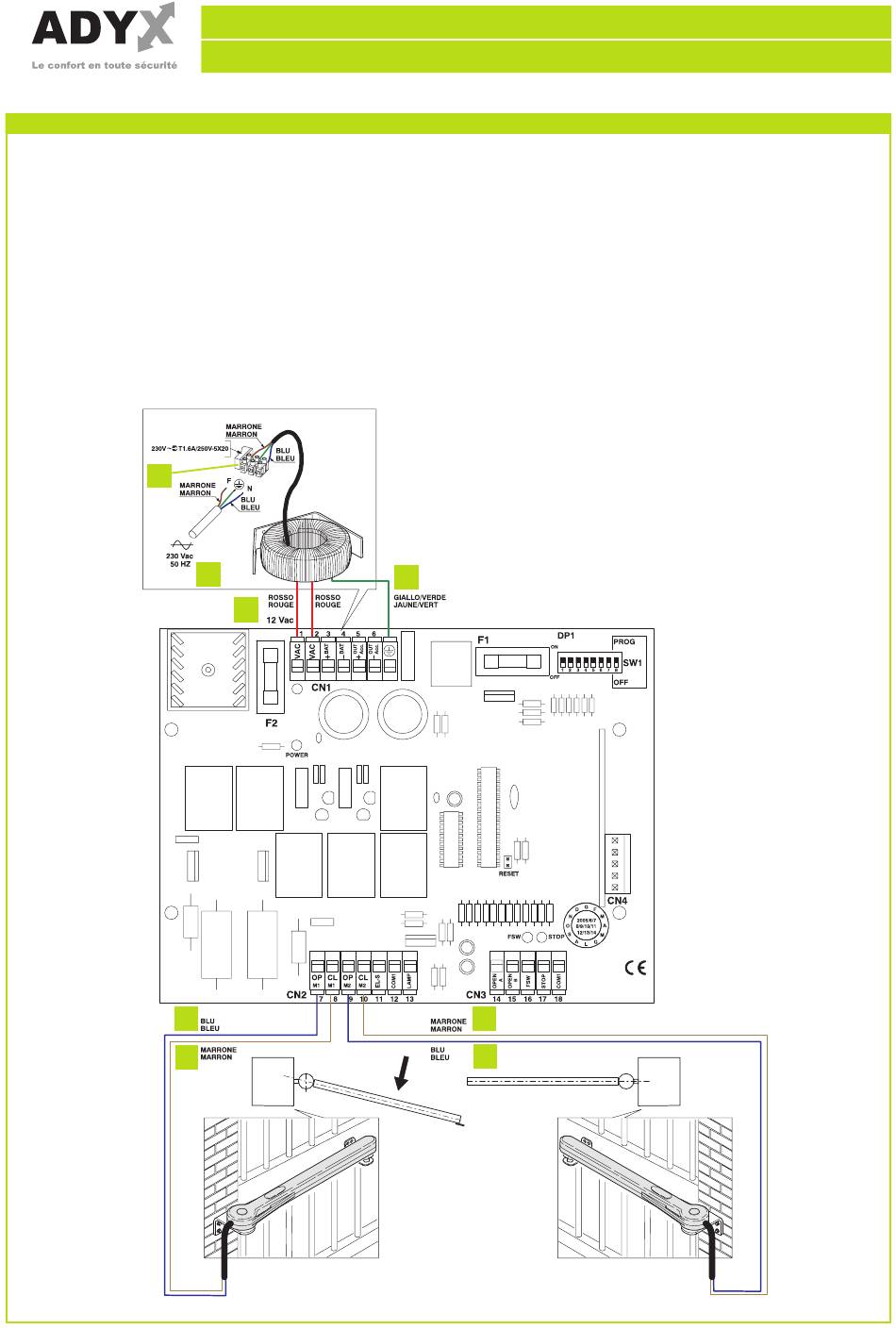

5.3 CABLAGE ELECTRIQUE PLATINE ET MOTEURS
1er CAS : LE VANTAIL DE GAUCHE S'OUVRE LE PREMIER VERS L'INTERIEUR
A) Alimentation Secteur 230 Volts venant du tableau électrique de la maison.
Protégée par un interrupteur différentiel ou un fusible 10 Ampères.
Ligne 3 x 1,5mm² de la maison au pilier (Normes EDF)
B) La borne avec le fusible dans le boîtier sert à la connexion entre l'alimentation de réseau 230 V~ et
l'enroulement primaire du transformateur toroïdal.
Pour la connexion, respecter les indications de la figure.
C) Alimentation 12 Vcc en provenance du transformateur toroïdal.
D) MARRON
E) BLEU
F) VERT/JAUNE
B
E
D
A
C
F
ON
D
E
Rev. 03.2008 - Notice d'Installation
Page 20
