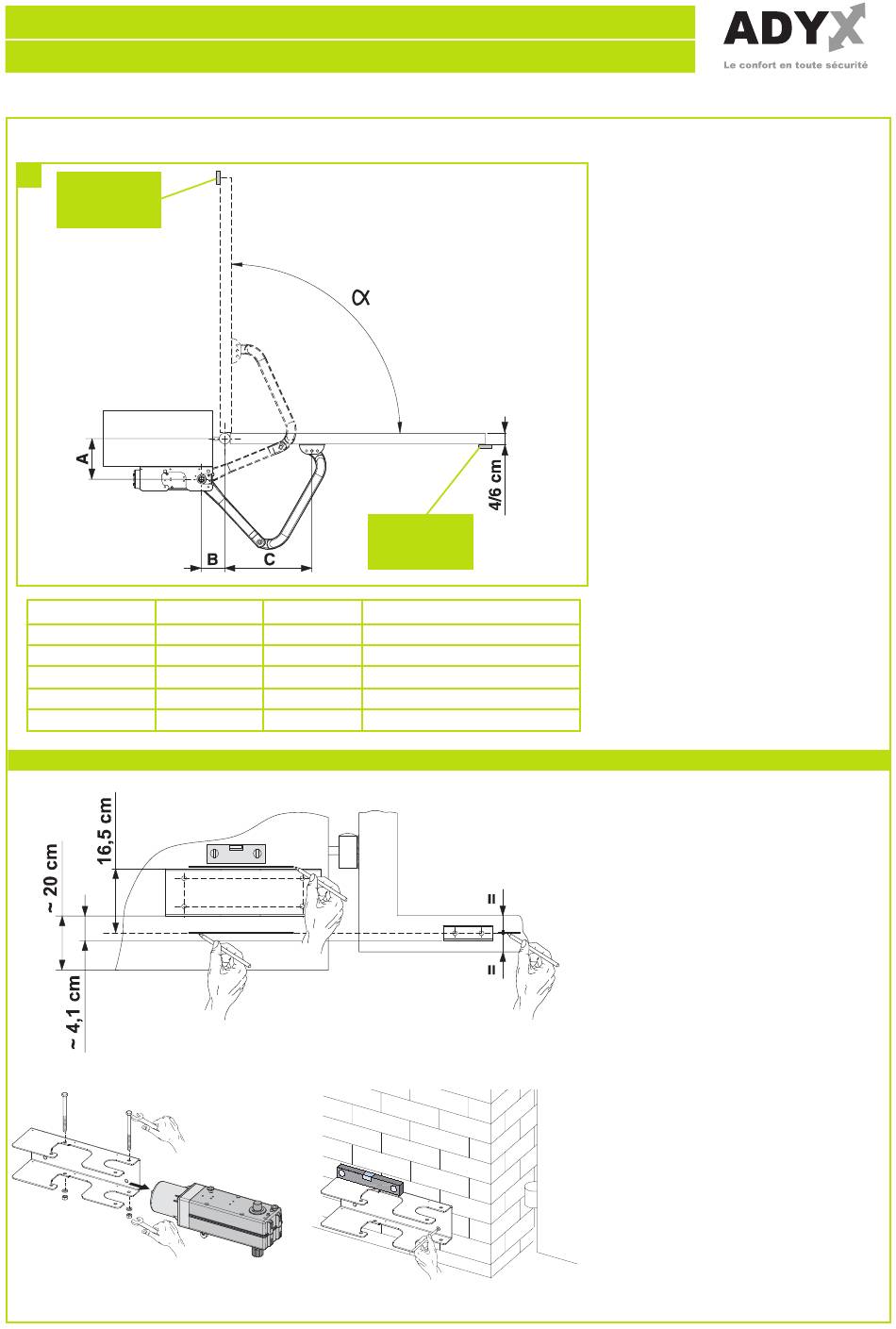

POSITIONNEMENT PARTICULARITE POUR L'OUVERTURE VERS L'EXTERIEUR
Y
BUTEE
OUVERTURE
A
60÷110
110÷130
110÷160
110÷130
160÷210
110÷130
210÷260
110÷130
260÷310
110÷130
3.3.2 POSITIONNEMENT DE LA PLATINE SUPPORT
EXTERIEUR
FERMETURE
B
C (max)
430
380
330
280
240
BUTEE
Angle d'ouverture
90°
90°
90°
90°
90°
Remarques: inverser les fils
marrons et bleur des 2 moteurs
par rapport au branchement
standard.
Ne pas installer de jeu de cellules
a l'exterieur sur le pilier, le mettre
au-dela du vantail ouvert.
Déterminer la position de
montage de l'opérateur en
consultant les Fig. Y.
Le tableau indique les cotes (en
mm) d'installation préconisées.
Commencer par le côté gauche (vu
de l'intérieur).
Respecter la chronologie des etapes
de montage.
Faire toutes les operations, portail
fermé.
A) Après avoir défini le sens
d'ouverture du portail en se
référant à la fig. K ou Y, tracer
l'axe au milieu de la traverse et
le reporter sur le pilier.
tracer le haut de la platine
support comme indiqué sur le fig.
D.
B) Demonter la platine support
du opérateurs.
C) Après avoir déterminé la position
de la platine support, tracer les
contours de la patte et l'axe des
4 trous.
Vérifier
avec
l'horizontalité.
un
niveau
