CENTRALE ELECTRONIQUE A 574
CARACTERISTIQUES TECHNIQUES
Tension d'alimentation 230 V 50Hz
Puissance absorbée 10 W
Charge maxi moteur 800 W
Charge maxi accessoires 0.5 A
Température utilisation - 20 / + 55°C
Fusibles protection F1 : 5A . F2 : 0.8A
Temps ouverture/ fermeture Programmable de 0 à 120 s
Temps de pause 10 , 30 , 60 s
Temps de retard fermeture 0 , 5 , 10 s
Temps de retard ouverture 2 s
Force de poussée Réglable sur chaque moteur
Touche de programmation Apprentissage simple ou complet
des temps de fonctionnement
indépendants + ralentissement
CABLAGE ELECTRIQUE

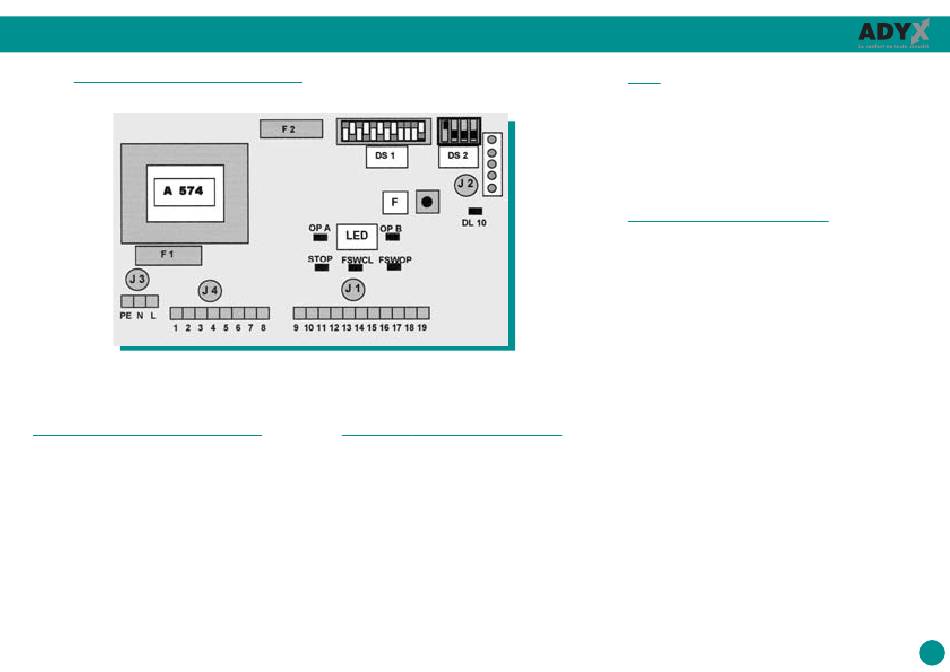

PRESENTATION de la CENTRALE
Fusibles : F1 : 5A F2 : 0.8 A
J1 : Bornier basse tension
J2 : Connecteur radio
J3 : Bornier secteur 230 Volts
J4 : Bornier sorties 230 V
DS1 : micro switch de 1 à 12
DS2 : micro switch de 1 à 4
F : poussoir apprentissage temps
LEDS
DL 10 : voyant apprentissage
OP A : ouverture totale
OP B : ouverture 1 vantail
STOP : voyant stop
FSWCL : sécurité fermeture
FSWOP : sécurité ouverture
DESCRIPTION DES BORNIERS
BORNIER J3 Bornier secteur
PE : terre secteur (brancher le fil de terre +les 2 fils vert/ jaune des 2 moteurs )
N : Neutre secteur (fil bleu)
L : Phase secteur (fil marron)
BORNIER J4 Bornier sorties 230 V
1 : Sortie commun moteur 1
2 : Sortie ouverture m 1 + fil condensateur
3 : Sortie fermeture m 2 + fil condensateur
4 : Sortie commun moteur 2
5 : Sortie ouverture m 2 + fil condensateur
6 : Sortie fermeture m 2 + fil condensateur
7 : Sortie clignotant 230 V
8 : Sortie clignotant 230 V
BORNIER J2
Connecteur 5 broches pour récepteur embrochable 433 MHz
BORNIER J1 Bornier basse tension
9 : OPEN A - Entrée commande ouverture totale
10 : OPEN B - Entrée commande ouverture 1 vantail
11 : STP - Entrée commande STOP
12 : FSW CL - Entrée cellule active en fermeture
13 : FSW OP - Entrée cellule active en ouverture
14 : ( - ) Sortie ( - 24 v cellules )
15 : ( - ) Entrée Commun (accessoires)
16 : ( - ) Entrée Commun (accessoires)
17 : +24 Sortie + 24 V (accessoires)
18 : +24 Sortie + 24 V (cellules)
19 : -TX FSW Sortie – 24 V (émetteur cellule)
