Rev. 01.2006 - Notice d'Installation
Page 11

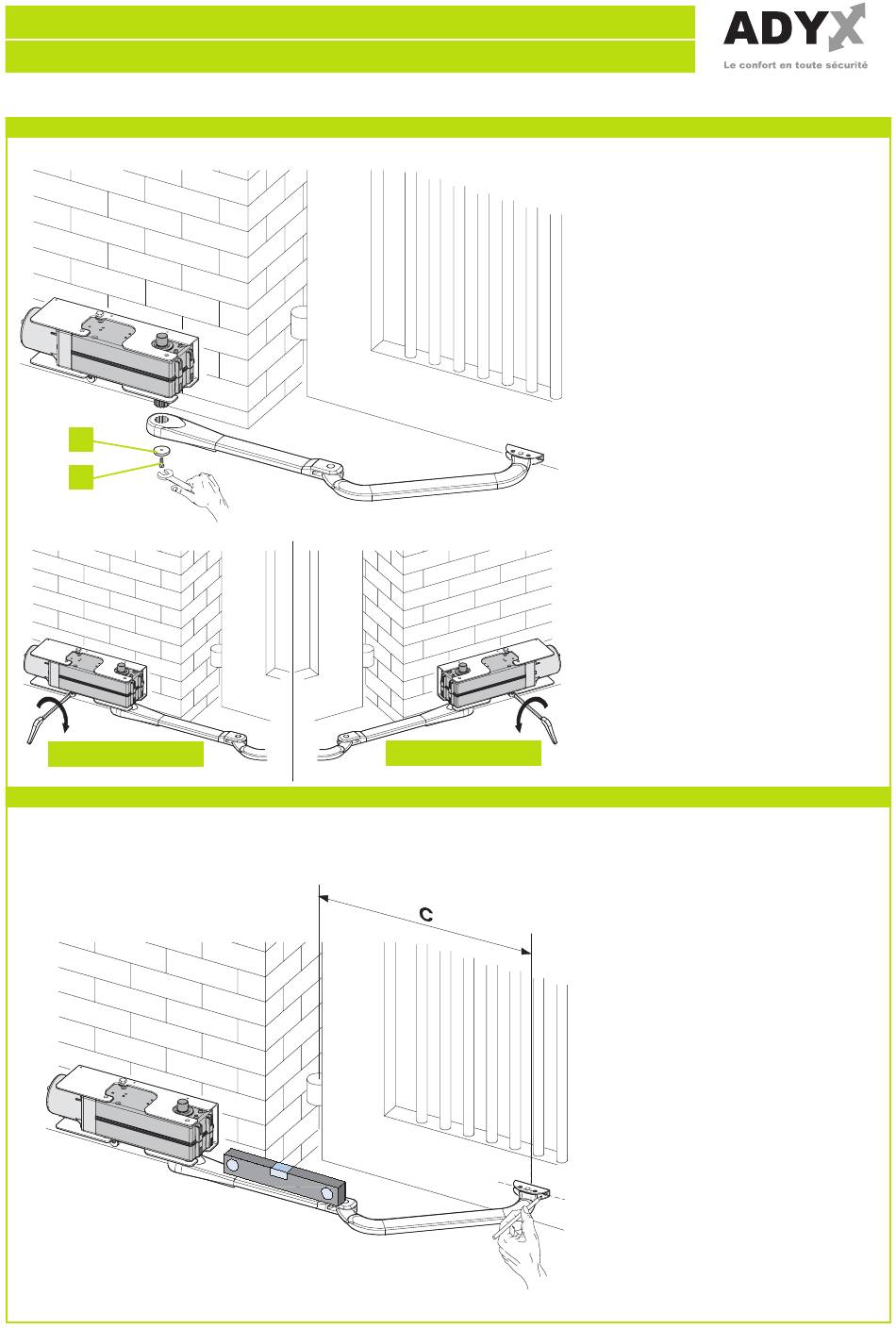

3.3.5 MONTAGE DU BRAS ARTICULÉ
1
2
DÉVERROUILLER
3.3.6 POSITIONNEMENT DE LA PATTE D'ATTACHE ANTÉRIEURE SUR LE VANTAIL
DÉVERROUILLER
Insérer le levier droit du bras
articulé
dans
l'arbre
opérateurs et le serrer avec la vis
(2) et la rondelle (1) fournie.
Avant de procéder au montage
de la patte d'attache antérieure,
déverrouiller l'opérateur avec la
clé fournie, comme on l'indique
sur le dessin.
Déterminer la position de fixation
de la patte d'attache antérieure
sur le vantail en respectant la
cote "C" préalablement définie
(paragraphe 3.3.1).
Vérifier la parfaite horizontalité du
bras et du raccord.
Positionner la patte d'attache
antérieure contre la traverse du
vantail, en en vérifiant la parfaite
horizontalité.
Tracer, au niveau de l'axe de
renforcement, les contours et les
2 trous de fixation de la patte
d'attache antérieure
vantail.
du
sur le
