3. Câblage
ATTENTION : Pour toutes les opérations de raccordement :
1. Percer les trous nécessaires au passage des câbles sur le fond du
boîtier plastique.
2. Effectuer les raccordements décrits dans ce chapitre et dans le
chapitre alimentation.
3. Tous les câbles doivent arriver par le dessous du boîtier plastique,
et une étanchéité à base de silicone doit être réalisée de manière
à le rendre inaccessible aux insectes, lézard, limace etc. susceptible
d'endommager irrémédiablement la carte électronique de commande.

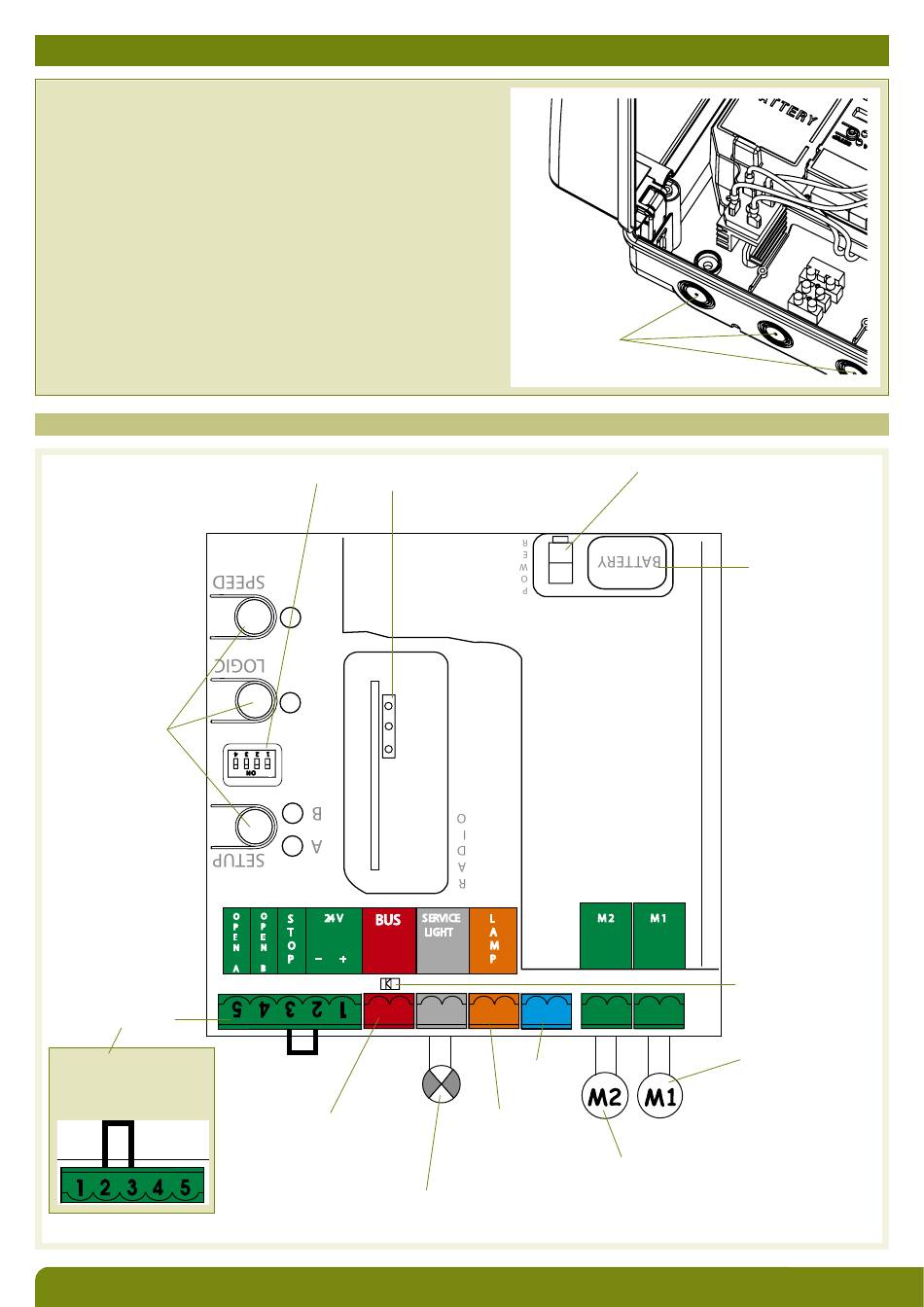

3.1 Description de la carte électronique de commande
Micro interrupteurs de programmation des options
de fonctionnement (cf . chapitre Programmation)
Boutons et LED de
programmation
(cf. chapitre
Programmation)
Borniers de connexion
des accessoires
(sélecteur à clé, clavier
à code...)
ATTENTION : laisser
impérativement le câble
présent entre les
bornes 2 et 3.
Connecteur du récepteur radio
(cf. chapitre Programmation)
O
O
BUS
S
24 V
P
P
T
E
E
O
N
N
--
+
P
A
B
Bornier de connexion
des cellules
(cf. chapitre Câblage)
Sortie contact lumière pouvant être connectée à un relais
12 ou 24 VCC, 100 mA max. Actif lors d'une ouverture et d'une
fermeture et pendant 90 s après l'arrêt de tous mouvements
Trous à percer
SERVICE
L
LIGHT
A
M
P
Non utilisé
Bornier de
connexion du
Flash (cf. chapitre
Câblage)
15
Connecteur d'alimentation
(Sortie du transformateur
230 V / 24 V)
Connecteur pour la
batterie de secours
(cf. chapitre
Alimentation)
M 2
M 1
Led d'état des cellules
(cf. chapitre
Programmation)
Bornier de connexion
du moteur du vantail
s'ouvrant en premier
(Vantail Battant) (cf.
chapitre Câblage)
Bornier de connexion du moteur du
vantail s'ouvrant en 2
(Vantail Battu)
e
(cf. chapitre Câblage)
