Waterpilot FMX21
Endress+Hauser
Description
1 Sélectionner le mode "Niveau" via le paramètre "Mode de
mesure".
Navigation : Configuration → Mode de mesure
AVERTISSEMENT
L
Le changement de mode de mesure affecte l'étendue
de mesure (URV).
Cet effet peut engendrer un débordement de produit.
‣
Si l' o n change de mode de mesure, il faut vérifier le
réglage de l' é tendue (URV) dans le menu
"Configuration" et éventuellement l' a dapter.

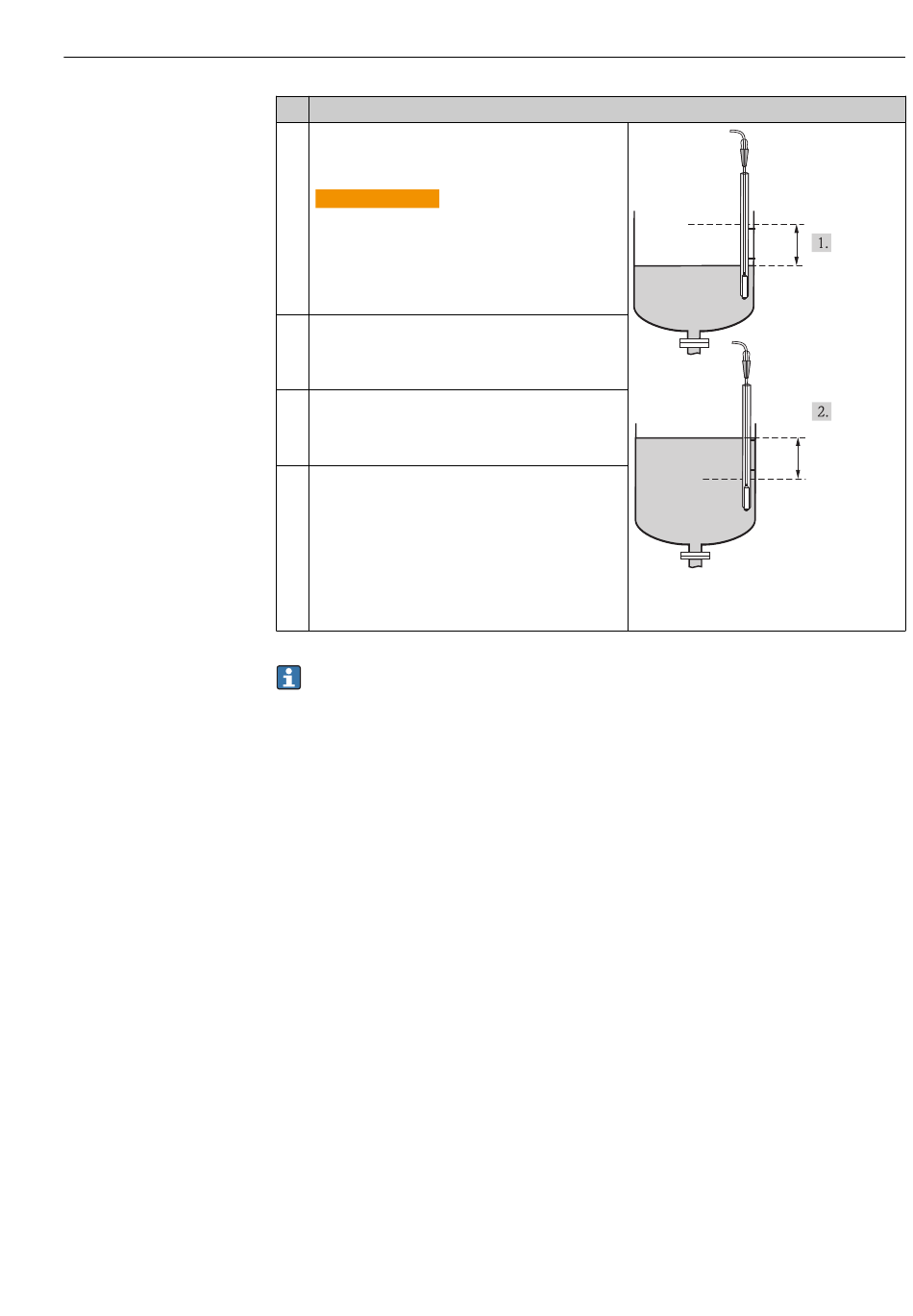

2 Régler la valeur pour "Etalonn. vide" avec la pression
active pour le niveau, par ex. 20 %
Navigation : Configuration → Config. étendue → Niveau
→ Etalonn. vide
3 Régler la valeur pour "Etalonn. plein" avec la pression
active pour le niveau, par ex. 25 %.
Navigation : Configuration → Config. étendue → Niveau
→ Etalonn. plein
4 Les valeurs de pression lorsque la cuve est pleine ou
vide sont mesurées automatiquement pendant
l' a justage. Le transmetteur règle automatiquement les
valeurs de pression qui sont les plus adaptées à un
"Etalonn. vide" et à un "Etalonn. plein" comme pression
minimale et pression maximale qui génèrent le courant
de sortie. Pour cette raison, la fin d' é chelle correcte
(URV) et le début d' é chelle correct (LRV) doivent être
réglés.
Si le process utilise un autre produit que celui ayant servi à l'étalonnage, il faut
indiquer la nouvelle densité dans le paramètre "Densité process". Dans ce cas, les
différentes densités devront être entrées via la navigation suivante :
• Configuration → Config. étendue → Niveau → Densité étalonn. (034) (par ex. 1,0
kg/l pour l' e au)
• Configuration → Config. étendue → Niveau → Densité process (035) (par ex. 0,8 kg/l
pour l' h uile)
9.9.8 Mesure de niveau avec sonde de pression absolue et signal de
pression externe (pression différentielle électrique)
Exemple :
Dans cet exemple, un Waterpilot FMX21 et un Cerabar M (chacun avec une cellule de
mesure de pression absolue) sont raccordés via le bus de communication commun. Le
niveau peut par conséquent être mesuré dans un puits profond, avec compensation
simultanée de l' e ffet de la pression atmosphérique.
Mise en service
1 Voir tableau, étape 2.
2 Voir tableau, étape 3.
20%
25%
20%
A0018841
55
