Waterpilot FMX21
Endress+Hauser

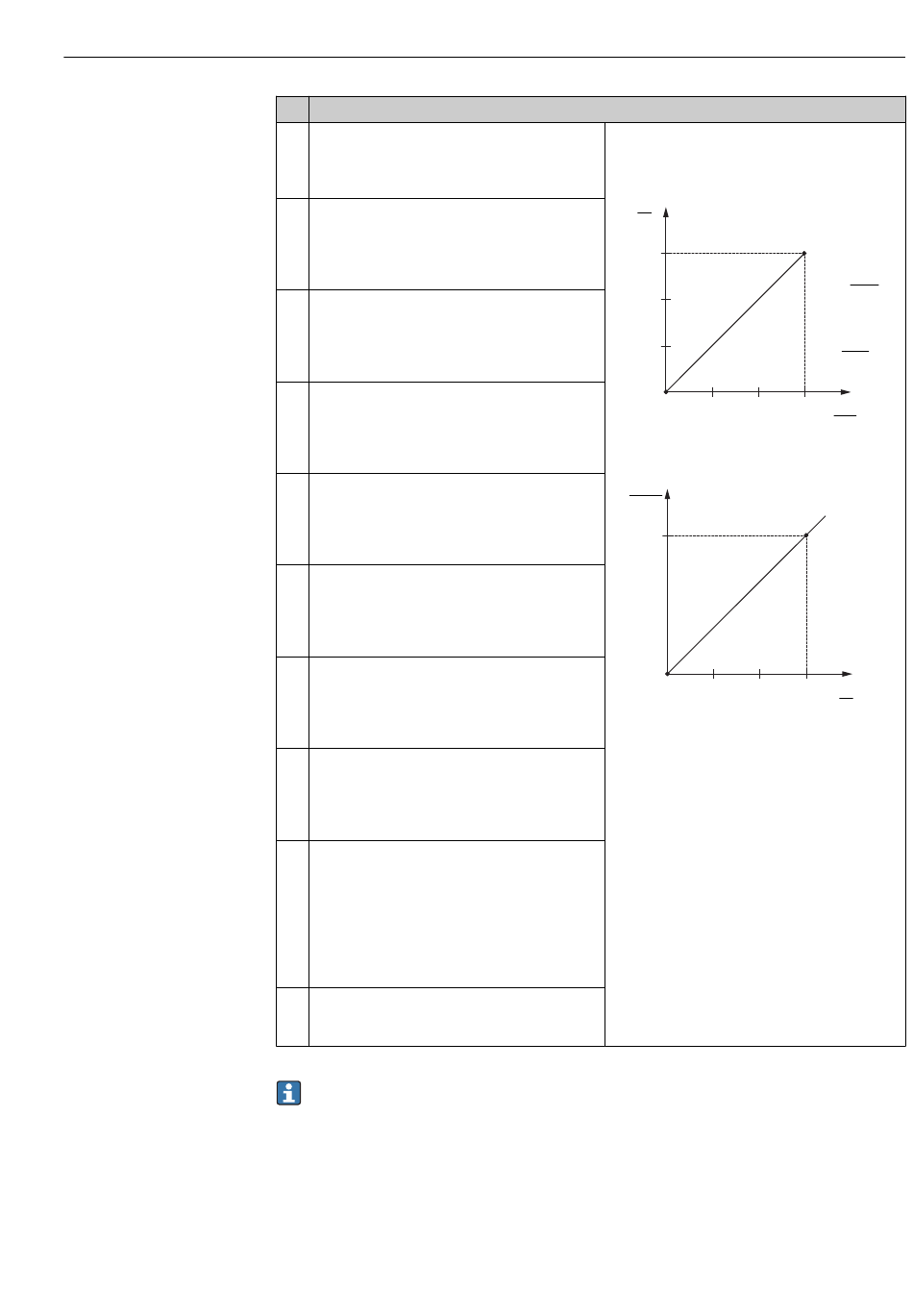

Description
7
Sélectionner l' o ption "Sec" via le paramètre "Mode
étalonnage".
Navigation : Configuration → Config. étendue →
Niveau → Mode étalonnage
8
Entrer la valeur de volume pour le point
d' é talonnage inférieur via le paramètre "Etalonn.
vide", ici 0 litre par exemple.
Navigation : Configuration → Config. étendue →
Niveau → Etalonn. vide
9
Entrer la valeur de hauteur pour le point
d' é talonnage inférieur via le paramètre "Hauteur
vide", ici "0 m" par exemple.
Navigation : Configuration → Config. étendue →
Niveau → Hauteur vide
10
Entrer la valeur de volume pour le point
d' é talonnage supérieur via le paramètre "Etalonn.
plein", ici 1 000 l (264 gal) par exemple.
Navigation : Configuration → Config. étendue →
Niveau → Etalonn. plein
11
Entrer la valeur de hauteur pour le point
d' é talonnage supérieur via le paramètre "Hauteur
plein", ici 4 m (13 ft) par exemple.
Navigation : Configuration → Config. étendue →
Niveau → Hauteur plein
12
Entre la densité du produit via le paramètre
"Densité étalonn.", ici "1 g/cm
exemple.
Navigation : Configuration → Config. étendue →
Niveau → Densité étalonn.
13
Régler la valeur de volume pour la valeur de
courant inférieure (4 mA) via le paramètre
"Ajust.début éch." (0 l).
Navigation : Configuration → Config. étendue →
Sortie courant → Ajust. début éch.
14
Régler la valeur de volume pour la valeur de
courant supérieure (20 mA) via le paramètre
"Ajust. fin éch." (1 000 l (264 gal)).
Navigation : Configuration → Config. étendue →
Sortie courant → Ajust. fin éch.
15
Si le process utilise un autre produit que celui ayant
servi à l' é talonnage, il faut indiquer la nouvelle
densité dans le paramètre "Densité process".
Navigation : Configuration → Config. étendue →
Niveau → Densité process
La densité de process ne peut être modifiée
que si la correction automatique de la densité
est désactivée (voir étape 4).
16
Résultat :
La gamme de mesure est configurée pour
0...1 000 l (0...264 gal).
Pour ce mode de niveau, les grandeurs mesurées %, niveau, volume et masse sont
disponibles, voir "Unité avt linér." .
1
Voir tableau, étapes 10 et 11.
2
Voir tableau, étapes 13 et 14.
3
Voir tableau, étape 12.
V
[l]
1000
D
B
I
[mA]
20
G
3
" (1 SGU) par
F
A
Voir tableau, étape 12.
B
Voir tableau, étape 8.
C
Voir tableau, étape 9.
D
Voir tableau, étape 10.
E
Voir tableau, étape 11.
F
Voir tableau, étape 13.
G
Voir tableau, étape 14.
Mise en service
r = 1
h
0
0
4
C
E
4
0
1000
A
g
3
cm
p
=
g
× r
h
[m]
A0017666
V
[l]
A0031067
51
