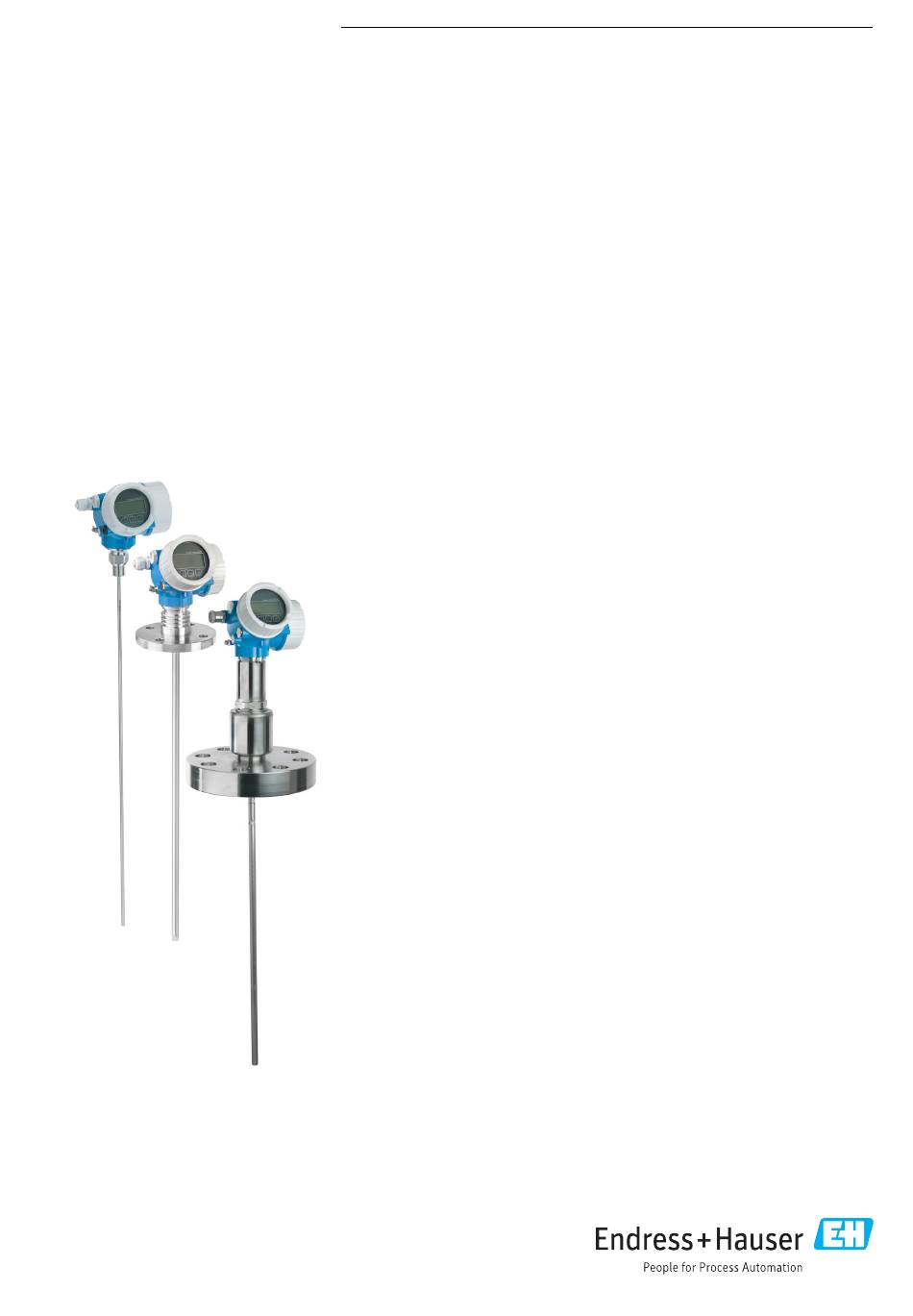

Page 1 Solutions Services TI01001F/14/FR/26.20 71491530 2020-07-31 Information technique Levelflex FMP51, FMP52, FMP54 Radar de niveau filoguidé Mesure de niveau et d' i nterface sur liquides Domaine d'application • Sonde à tige, à câble ou coaxiale • Raccord process : filetage à partir de 3/4", bride ou raccord process pour exigences hygiéniques (Tri-Clamp, 11851)
Page 2 Levelflex FMP51, FMP52, FMP54 Sommaire Informations importantes concernant le Altitude d' u tilisation selon IEC61010-1 Ed.3 ..Indice de protection ......76 document .
Page 3 Levelflex FMP51, FMP52, FMP54 Expérience ....... . 113 Test, certificat ......114 Documentation produit en copie papier .
Page 4 Levelflex FMP51, FMP52, FMP54 Informations importantes concernant le document Symboles utilisés Symboles d'avertissement DANGER Ce symbole attire l' a ttention sur une situation dangereuse, entraînant la mort ou des blessures corporelles graves, si elle n' e st pas évitée. AVERTISSEMENT Ce symbole attire l' a ttention sur une situation dangereuse, pouvant entraîner la mort ou des...
Page 5 Levelflex FMP51, FMP52, FMP54 Principe de fonctionnement et construction du système Principe de mesure Principes de base Le Levelflex est un transmetteur utilisant le principe de la mesure du temps de parcours (ToF = Time of Flight). La distance du point de référence à la surface du produit est mesurée. Des impulsions haute fréquence sont émises et guidées le long d' u ne sonde.
Page 6 Levelflex FMP51, FMP52, FMP54 Coefficient diélectrique Le coefficient diélectrique (CD) du produit influence directement le degré de réflexion des impulsions haute fréquence. Dans le cas de valeurs CD élevées, comme par exemple pour l' e au ou l' a mmoniac, les impulsions sont fortement réfléchies ;...
Page 7 • le manuel DC Endress+Hauser (CP01076F) (disponible en anglais) • la "DC Values App" Endress+Hauser (disponible pour Android et iOS) Pour le FMP55 : Sous des conditions définies, une mesure est également possible avec un CD variable. Dans un tel cas, contactez votre agence Endress+Hauser.
Page 8 • Matériel et logiciel développés selon SIL IEC 61508 • Mesure d' i nterface véritable, directe Approvisionnement • En tant que leader du marché mondial de la mesure de niveau, Endress+Hauser garantit la sécurité de l' i nvestissement • Assistance et service après-vente dans le monde entier Montage •...
Page 9 Levelflex FMP51, FMP52, FMP54 A0011387  3 Sonde à tige Sonde à tige • Longueur maximale de la sonde • 4 m (13 ft) ; sondes à tige inséparables • 10 m (33 ft) ; sondes à tige séparables • Matériau : •...
Page 10 Levelflex FMP51, FMP52, FMP54 Sonde coaxiale • Longueur maximale de la sonde 6 m (20 ft) • Matériau : • 316L, trous multiple • Alloy C, trou unique FMP52 Pour la mesure de niveau et la mesure d' i nterface sur liquides corrosifs A0011357 ...
Page 11 Levelflex FMP51, FMP52, FMP54 A0011357  8 Sonde à tige Sonde à tige • Longueur maximale de la sonde 4 m (13 ft) • Matériau : 316L A0011358  9 Sonde à câble avec tige de centrage Sonde à câble •...
Page 12 Levelflex FMP51, FMP52, FMP54 Sonde coaxiale • Longueur maximale de la sonde 6 m (20 ft) • Matériau : 316L, trous multiple Endress+Hauser...
Page 13 Levelflex FMP51, FMP52, FMP54 Entrée Grandeur mesurée La grandeur mesurée est la distance entre le point de référence et la surface du produit. Le niveau est calculé sur la base de "E", la distance vide entrée. Il est également possible de convertir le niveau dans d' a utres variables (volume, masse) par linéarisation (32 points).
Page 14 Levelflex FMP51, FMP52, FMP54 Levelflex FMP52 Gamme de mesure Groupe de Sondes à tige ε Liquides typiques Sondes à tige revêtues PFA produits revêtues PFA sondes à câble Sondes à tige 1,4 à 1,6 Gaz liquéfiés, p. ex. N , CO —...
Page 15 Levelflex FMP51, FMP52, FMP54 Distance de blocage La distance de blocage supérieure (= UB) est la distance minimale entre le point de référence de la mesure (bride de montage) et le niveau maximum. 100% A0011279  11 Définition de la distance de blocage et de la distance de sécurité...
Page 16 Levelflex FMP51, FMP52, FMP54 Sortie Signal de sortie HART • Codage du signal : FSK ±0,5 mA via le signal de courant • Vitesse de transmission des données : 1 200 Bit/s • Isolation galvanique : Technologie sans fil Bluetooth®...
Page 17 Levelflex FMP51, FMP52, FMP54 • Source du signal / variables d' a ppareil : • Niveau linéarisé • Distance • Tension aux bornes • Température électronique • Amplitude relative de l' é cho • Valeurs de diagnostic, blocs de diagnostic avancés •...
Page 18 Levelflex FMP51, FMP52, FMP54 Données spécifiques au HART protocole ID fabricant 17 (0x11) ID type d' a ppareil 0x1122 Spécification HART Fichiers de description Informations et fichiers sous : d' a ppareil (DTM, DD) • www.fr.endress.com • www.fieldcommgroup.org Charge HART Min.
Page 19 Levelflex FMP51, FMP52, FMP54 PROFIBUS PA ID fabricant 17 (0x11) Numéro 0x1558 d' i dentification Version profil 3.02 Fichier GSD Informations et fichiers sous : • www.fr.endress.com Version du fichier • www.profibus.org Grandeurs de sortie Entrée analogique : • Niveau linéarisé...
Page 20 Contient les paramètres qui donnent des Pas de valeurs de sortie Transducer Block informations sur l' é tat de l' a ppareil Service Sensor Contient les paramètres qui ne peuvent être Pas de valeurs de sortie Transducer Block configurés que par le Service Endress+Hauser Endress+Hauser...
Page 21 é criture de la configuration sauvegardée dans l' a ppareil. L' a ccès à ces paramètres est réservé au Service Endress+Hauser. Blocs de fonctions Bloc Contenu...
Page 22 Levelflex FMP51, FMP52, FMP54 Bloc Contenu Nombre de Nombre de Temps Fonctionnalité blocs blocs d'exécution permanents instanciables Signal Ce bloc se compose de deux 25 ms Standard Characterizer parties, chacune avec une Block valeur de sortie qui est une fonction non linéaire de la valeur d' e ntrée.
Page 23 Levelflex FMP51, FMP52, FMP54 Alimentation électrique Affectation des bornes Occupation des bornes 2 fils : 4-20mA HART A0036498  12 Occupation des bornes 2 fils : 4-20mA HART Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Raccordement 4-20 mA HART passif : bornes 1 et 2, sans protection contre les surtensions intégrée...
Page 24 Levelflex FMP51, FMP52, FMP54 Occupation des bornes 2 fils : 4-20mA HART, sortie de commutation A0036500  14 Occupation des bornes 2 fils : 4-20mA HART, sortie de commutation Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Raccordement 4-20 mA HART passif : bornes 1 et 2, sans protection contre les surtensions intégrée...
Page 25 Levelflex FMP51, FMP52, FMP54 Occupation des bornes 2 fils : 4-20 mA HART, 4-20 mA A0036500  16 Occupation des bornes 2 fils : 4-20 mA HART, 4-20 mA Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Raccordement sortie courant 1, 4-20 mA HART passif : bornes 1 et 2, sans protection contre les surtensions intégrée...
Page 26 Levelflex FMP51, FMP52, FMP54 Occupation des bornes 4 fils : 4-20mA HART (10,4 … 48 V A0036516  18 Occupation des bornes 4 fils : 4-20mA HART (10,4 … 48 V Raccordement 4-20 mA HART (actif) : bornes 3 et 4 Raccordement alimentation : bornes 1 et 2 Borne pour le blindage du câble...
Page 27 Levelflex FMP51, FMP52, FMP54 Occupation des bornes 4 fils : 4-20mA HART (90 … 253 V A0036519  20 Occupation des bornes 4 fils : 4-20mA HART (90 … 253 V Raccordement 4-20 mA HART (actif) : bornes 3 et 4 Raccordement alimentation : bornes 1 et 2 Borne pour le blindage du câble...
Page 28 Levelflex FMP51, FMP52, FMP54 Schéma de principe 4 fils : 4-20 mA HART (90 … 253 V A0036527  21 Schéma de principe 4 fils : 4-20 mA HART (90 … 253 V Unité d' e xploitation, par ex. API Résistance de communication HART (≥...
Page 29 Levelflex FMP51, FMP52, FMP54 Schéma de principe PROFIBUS PA / FOUNDATION Fieldbus A0036530  23 Schéma de principe PROFIBUS PA / FOUNDATION Fieldbus Blindage de câble ; respecter la spécification de câble Raccordement PROFIBUS PA / FOUNDATION Fieldbus Appareil de mesure...
Page 30 Levelflex FMP51, FMP52, FMP54 Exemples de raccordement de la sortie tout ou rien Pour les appareils HART, la sortie tout ou rien est disponible en option. A0015909  24 Raccordement d' u n relais A0015910  25 Raccordement à une entrée numérique Résistance de pull-up...
Page 31 Levelflex FMP51, FMP52, FMP54 Convertisseur de boucle HART HMX50 Les variables dynamiques du protocole HART peuvent être converties en sections 4 … 20 mA individuelles à l' a ide du convertisseur de boucle HART HMX50. Les variables sont assignées à la sortie courant et la définition des gammes de mesure pour chaque paramètre est réalisée dans le...
Page 32 Levelflex FMP51, FMP52, FMP54 Connecteurs Dans le cas de versions d' a ppareil dotées d' u n connecteur (M12 ou 7/8"), il n' e st pas nécessaire d' o uvrir le boîtier pour connecter le câble de signal. A0011175  27...
Page 33 Levelflex FMP51, FMP52, FMP54 Alimentation électrique Une alimentation électrique externe est nécessaire. Différentes alimentations peuvent être commandées auprès d' E ndress+Hauser. 2 fils, 4-20mA HART, passif 2 fils ; 4-20mA HART "Agrément" Tension U aux bornes de l'appareil Charge R maximale, en fonction de la tension d'alimentation...
Page 34 Levelflex FMP51, FMP52, FMP54 2 fils ; 4-20 mA HART, sortie tout ou rien "Agrément" Tension U aux bornes de l'appareil Charge R maximale, en fonction de la tension d'alimentation de l'alimentation 3) 4) • Non Ex 13,5 … 35 V R [ ] •...
Page 35 Levelflex FMP51, FMP52, FMP54 Protection contre les inversions de polarité intégrée Ondulation résiduelle < 1 V admissible à f = 0 ... 100 Ondulation résiduelle < 10 mV admissible à f = 100 ... 10000 Hz Endress+Hauser...
Page 36 Levelflex FMP51, FMP52, FMP54 4 fils, 4-20 mA HART, actif "Energie auxiliaire ; sortie" Tension aux bornes Charge maximale R K : 4 fils 90-253 VAC ; 4-20 mA HART 90 … 253 V (50 … 60 Hz), catégorie de 500 Ω...
Page 37 Levelflex FMP51, FMP52, FMP54 FOUNDATION Fieldbus Courant de base de 15 mA l'appareil Courant de défaut FDE 0 mA (Fault Disconnection Electronic) FISCO 17,5 V 550 mA 5,5 W 5 nF 10 μH Coupure de l'alimentation • La configuration est conservée dans l' H istoRom (EEPROM).
Page 38 Courant nominal de décharge (8/20 μs) 10 kA Module de protection contre les surtensions externe Les parafoudres Endress+Hauser HAW562 et HAW569, par exemple, sont adaptés pour la protection externe contre les surtensions. Vous trouverez plus d' i nformations dans les documents suivants : •...
Page 39 Levelflex FMP51, FMP52, FMP54 Performances Conditions de référence • Température = +24 °C (+75 °F) ±5 °C (±9 °F) • Pression = 960 mbar abs. (14 psia) ±100 mbar (±1,45 psi) • Humidité de l' a ir = 60 % ±15 % •...
Page 40 Levelflex FMP51, FMP52, FMP54 Dans la zone de l'extrémité inférieure de la sonde, on trouve l'écart de mesure suivant pour la mesure de niveau : 80 (3.15) 60 (2.36) DC = 2 40 (1.57) DC = 80 20 (0.79) -20 (-0.79) -40 (-1.57)
Page 41 Levelflex FMP51, FMP52, FMP54 120 (4.72) 100 (3.94) DC = 2 80 (3.15) 60 (2.36) DC = 80 40 (1.57) 20 (0.79) -20 (-0.79) -40 (-1.57) -60 (-2.36) -80 (-3.15) -100 (-3.94) -120 (-4.72) A0021483  31 Écart de mesure à l' e xtrémité de la sonde dans le cas de disques de centrage métalliques (structure du produit : caractéristique 610 "Accessoire monté"...
Page 42 Levelflex FMP51, FMP52, FMP54 Dans la zone de l'extrémité inférieure de la sonde, on trouve l'écart de mesure suivant : 40 (1.57) DC = 2 30 (1.18) DC = 80 10 (0.39) 2 (0.08) 0 (0) - 2 (- 0.08) - 10 (-0.39)
Page 43 Levelflex FMP51, FMP52, FMP54 Influence de la phase Une pression élevée réduit la vitesse de propagation des signaux de mesure dans le gaz/la vapeur au- dessus du produit mesuré. Cet effet dépend du type de phase gazeuse et de sa température. Il en gazeuse résulte une erreur de mesure systématique qui augmente avec la distance entre le point de référence...
Page 44 Levelflex FMP51, FMP52, FMP54 Compensation de la phase À des pressions et à des températures élevées, la vitesse de propagation des signaux micro-ondes diminue dans la vapeur (milieux polaires) au-dessus du liquide à mesurer. Le Levelflex affiche dans gazeuse en utilisant le signal ce cas un niveau trop bas →...
Page 45 Levelflex FMP51, FMP52, FMP54 Restrictions concernant les sondes coaxiales et à tige Longueur de sonde maximale LN • Pour les sondes à tige : LN ≤ 4 000 mm (157 in) • Pour les sondes coaxiales : LN ≤ 6 000 mm (236 in) Longueur de sonde minimale LN LN >...
Page 46 Levelflex FMP51, FMP52, FMP54 Montage Conditions de montage Position de montage appropriée A0012606  34 Conditions de montage pour le Levelflex Espacement requis lors du montage • Distance (A) entre les sondes à câble et à tige et la paroi de la cuve : •...
Page 47 Levelflex FMP51, FMP52, FMP54 Conditions supplémentaires • Lorsque l' a ppareil est monté en extérieur, il peut être protégé contre les intempéries au moyen d' u n capot de protection climatique (1). • Dans les cuves métalliques, il est préférable de ne pas monter la sonde au milieu (2), car cela augmente les échos parasites.
Page 48 Levelflex FMP51, FMP52, FMP54 Montage dans des conditions confinées Montage avec sonde séparée La version avec sonde séparée est appropriée pour les espaces de montage réduits. Dans ce cas, le boîtier électronique est monté dans une position séparée de la sonde.
Page 49 Levelflex FMP51, FMP52, FMP54 Sondes séparables 15 Nm A0021647 L' u tilisation de sondes à tige séparables (Ø 16 mm) est recommandée dans des conditions de montage confinées (dégagement supérieur limité). • Longueur de sonde max. 10 m (394 in) •...
Page 50 Levelflex FMP51, FMP52, FMP54 Remarques concernant la charge mécanique de la sonde Capacité de charge de traction des câbles de sonde FMP51 Câble 4 mm (1/6") 316 5 kN Câble 4 mm (1/6") Alloy C 5 kN FMP52 Câble 4 mm (1/6") PFA>316...
Page 51 Levelflex FMP51, FMP52, FMP54 LN [m] : longueur de sonde Exemple de calcul Coefficient de frottement c 0,9 (en supposant un écoulement turbulent – nombre de Reynolds élevé) Masse volumique ρ [kg/m ] 1000 (p. ex. eau) Diamètre de la sonde d [m]...
Page 52 Levelflex FMP51, FMP52, FMP54 Informations concernant le raccord process Les sondes sont montées sur le raccord process avec un raccord fileté ou une bride. Si, lors du montage, il y a un risque que l' e xtrémité de la sonde bouge fortement et entre en contact par intermittence avec le fond ou le cône de la cuve, il faut, si nécessaire, raccourcir la sonde au...
Page 53 Levelflex FMP51, FMP52, FMP54 • Diamètre de piquage admissible : ≤ 150 mm (6 in) Dans le cas de plus grands diamètres, la capacité de mesure dans la zone proche peut être réduite. Pour les piquages de grande taille, voir la section "Montage sur piquages ≥ DN300"...
Page 54 Levelflex FMP51, FMP52, FMP54 Montage de brides plaquées Tenir compte des points suivants dans le cas de brides plaquées : • Utiliser le même nombre de vis de bride que de trous dans la bride. • Serrer les vis avec le couple de serrage requis (voir tableau).
Page 55 Levelflex FMP51, FMP52, FMP54 Fixation de la sonde Fixation des sondes à câble A0012609 Fléchissement du câble : ≥ 10 mm/(1 m de longueur de sonde) [0.12 in/(1 ft de longueur de sonde)] Fixation reliée à la terre de façon sûre Extrémité...
Page 56 Levelflex FMP51, FMP52, FMP54 Fixation des sondes à tige • Pour l' a grément WHG : un support est nécessaire pour des longueurs de sonde ≥ 3 m (10 ft). • Une fixation est en général nécessaire en cas d' é coulement horizontal (p. ex. par un agitateur) ou de fortes vibrations.
Page 57 Levelflex FMP51, FMP52, FMP54 AVIS Le soudage peut endommager le module électronique principal. ‣ Avant le soudage : relier la tige de sonde à la terre et retirer l' é lectronique. Endress+Hauser...
Page 58 Levelflex FMP51, FMP52, FMP54 Fixation des sondes coaxiales Pour l' a grément WHG : un support est nécessaire pour des longueurs de sonde ≥ 3 m (10 ft). A0012608 Les sondes coaxiales peuvent être fixées en un point quelconque du tube de masse.
Page 59 Levelflex FMP51, FMP52, FMP54 Situations de montage spéciales Bypass et tubes de mesure L' u tilisation de disques de centrage/étoiles/poids (disponibles comme accessoires) est recommandée dans les applications à bypass et tube de mesure. øD A0039216  36 Unité de mesure : mm (in)
Page 60 Levelflex FMP51, FMP52, FMP54 Affectation du disque de centrage / de l' é toile de centrage / du poids de centrage au diamètre de conduite Disque de centrage métallique (316L) pour la mesure de niveau Disque de centrage de la tige (Ød) 45 mm (1,77 in) pour diamètre de conduite (ØD)
Page 61 Levelflex FMP51, FMP52, FMP54 Cuves cylindriques horizontales et verticales A0014141 Sonde coaxiale • Toute distance par rapport à la paroi, à condition d' é viter tout contact occasionnel. • Utiliser une sonde coaxiale (1) en cas d' i nstallation dans des cuves comprenant de nombreux éléments internes situés à...
Page 62 Levelflex FMP51, FMP52, FMP54 Cuves enterrées A0014142 Dans le cas de piquages à grand diamètre, utiliser une sonde coaxiale pour éviter les réflexions sur les parois du piquage. Endress+Hauser...
Page 63 Levelflex FMP51, FMP52, FMP54 Montage incliné A0014145 • Pour des raisons mécaniques, la sonde doit être montée le plus verticalement possible. • Si la sonde est montée de façon inclinée, la longueur de la sonde doit être réduite selon l' a ngle de montage.
Page 64 Levelflex FMP51, FMP52, FMP54 Cuves non métalliques A0012527 Cuve non métallique Plaque métallique ou bride métallique Pour garantir de bons résultats de mesure lors du montage dans des cuves non métalliques • Utiliser un appareil avec une bride métallique (taille minimale DN50/2").
Page 65 Levelflex FMP51, FMP52, FMP54 Cuves en matière synthétique et en verre : montage de la sonde sur la paroi extérieure Dans le cas de cuves en matière synthétique et en verre, la sonde peut également être montée sur la paroi extérieure, dans certaines conditions.
Page 66 Levelflex FMP51, FMP52, FMP54 Cuve avec isolation thermique Si les températures du process sont élevées, l' a ppareil doit être inclus dans l' i solation normale de la cuve (1) afin d' e mpêcher l' é chauffement de l' é lectronique par rayonnement ou convection thermique.
Page 67 Levelflex FMP51, FMP52, FMP54 XT 280 °C (536 °F)* HT 450 °C (842 °F) A0014658  40 Raccord process avec bride - version de capteur XT et HT Isolation de la cuve Appareil compact Capteur, séparé La version XT n' e st pas recommandée pour la vapeur saturée au-delà de 200 °C (392 °F) ; la version HT doit être utilisée à...
Page 68 Levelflex FMP51, FMP52, FMP54 Remplacement d' u n système de displacer dans un tube de displacer existant FMP51 et FMP54 sont une alternative parfaite à un système de displacer traditionnel dans un tube de displacer existant. Pour cela, des brides compatibles avec les tubes de displacer Fisher et Masoneilan sont disponibles (pour FMP51 : produit spécial ;...
Page 69 Levelflex FMP51, FMP52, FMP54 Conditions d'utilisation : Environnement Température ambiante Appareil de mesure –40 … +80 °C (–40 … +176 °F) Appareil de mesure –50 … +80 °C (–58 … +176 °F) (option pour FMP51 et FMP54) Afficheur local –20 … +70 °C (–4 … +158 °F), en dehors de la gamme de température, la lisibilité...
Page 70 Levelflex FMP51, FMP52, FMP54 Dans le cas d' u ne température (T ) au raccord process, la température ambiante (T ) admissible est réduite comme le montre le diagramme suivant (réduction de la température) : Réduction de la température pour le FMP51 avec raccord fileté G¾ ou NPT¾...
Page 71 Levelflex FMP51, FMP52, FMP54 Réduction de la température pour le FMP51 avec raccord fileté G1½ ou NPT1½ [°C] ([°F])T a +80(+176) GT20: +57(+135) GT18: +49(+120) GT19: +20(+68) 4...20 mA HART GT19: -34(-29) GT18: -37(-34) GT20: -38(-36) -40(-40)³ +200 [°C] (-58) (-40)
Page 72 Levelflex FMP51, FMP52, FMP54 Réduction de la température pour le FMP51 avec bride [°C] ([°F])T a +80(+176) GT20: +59(+138) GT18: +53(+127) 4...20 mA HART GT19: -34(-29) GT19: +33(+91) GT18: -37(-34) GT20: -38(-36) -40(-40)³ -50 -40 +200 [°C] (-58) (-40) (+180) (+392) ([°F])
Page 73 Levelflex FMP51, FMP52, FMP54 Réduction de la température pour le FMP52 [°C] ([°F])T a +80(+176) +60(+140) GT20: +53(+127) GT18: +38(+100) GT19: 4...20 mA HART -36(-33) GT19: -37(-35) GT18: -38(-36) GT20: -40(-40) +200 [°C] (-58) (-40) (+180) (+392) ([°F]) [°C] ([°F])T a...
Page 74 Levelflex FMP51, FMP52, FMP54 Réduction de la température pour le FMP54 - version XT jusqu' à +280 °C (+536 °F ) [°C] ([°F])T a +80(+176) GT20: +62(+144) GT18: +56(+133) GT19: +42(+108) -5(+23) GT19: 4...20 mA HART -16(+3) GT18: -23(-9) GT20: -40/-50 (-40/-58)³...
Page 75 Levelflex FMP51, FMP52, FMP54 Réduction de la température pour le FMP54 - version HT jusqu' à +450 °C (+842 °F ) [°C] ([°F])T a +80(+176) +56(+133) GT20: +54(+129) GT18: +42(+108) 4...20 mA HART GT19: -22(-8) GT19: -27(-17) GT18: -28(-18) GT20: -40/-50 (-40/-58)³...
Page 76 Levelflex FMP51, FMP52, FMP54 Température de stockage • Température de stockage admissible : –40 … +80 °C (–40 … +176 °F) • Utiliser l' e mballage d' o rigine. • Option pour FMP51 et FMP54 : –50 … +80 °C (–58 … +176 °F) Cette gamme s' a pplique si l' o ption JN "Température ambiante transmetteur –50 °C (–58 °F)"...
Page 77 Levelflex FMP51, FMP52, FMP54 Process Gamme de température de La température maximale admissible sur le raccord process est définie par la version de joint torique process commandée : Appareil Matériau du joint Température de process Agrément torique FMP51 FKM (Viton GLT) –30 …...
Page 78 Levelflex FMP51, FMP52, FMP54 FMP54 - pression admissible du process en fonction de la température du process [bar] ([psi]) p 420 (6090) 400 (5800) 380 (5510) 350 (5075) 320 (4640) 300 (4350) [°C] -196 -100 +100 ([°F]) (-321) (-148) (+32)
Page 79 Levelflex FMP51, FMP52, FMP54 Construction mécanique Dimensions Dimensions du boîtier de l'électronique 98 (3.86)* 78 (3.07) 90 (3.54) A0011666  41 Boîtier GT18 (316L). Unité de mesure mm (in) *Pour appareils avec protection intégrée contre les surtensions. 99 (3.9)* 78 (3.07) 90 (3.54)
Page 80 Levelflex FMP51, FMP52, FMP54 Dimensions support de montage ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  44 Support de montage pour le boîtier de l' é lectronique. Unité de mesure mm (in) Montage mural Montage sur colonne Avec les versions d' a ppareil "Capteur séparé"...
Page 81 Levelflex FMP51, FMP52, FMP54 FMP51 : dimensions du raccord process (G¾,NPT¾) et de la sonde 36 mm G¾ NPT¾ 7 mm 7 mm 7 mm ø4 (0.16) ø4 (0.16) ø8 (0.31) ø22 (0.87) 2 (0.08) ø29.5 (1.16) 8 (0.31) ø75 (2.95) ø22 (0.87)
Page 82 Levelflex FMP51, FMP52, FMP54 FMP51 : dimensions du raccord process (G1½,NPT1½, bride) et de la sonde 55 mm 55 mm G1½ NPT1½ 10 mm 14 mm 10 mm ø16 (0.63) ø4 (0.16) ø4 (0.16) 14 mm ø12 (0.47) 14 mm ø29.5 (1.16)
Page 83 Levelflex FMP51, FMP52, FMP54 Disque de centrage / étoile de centrage / poids de centrage Référence 610 Signification Épaisseur Diamètre "Accessoire monté" Disque de centrage de la tige 316L ; diamètre de tube DN80/3" + S =4 mm (0,16 in) T = 75 mm (2,95 in) DN100/4"...
Page 84 Levelflex FMP51, FMP52, FMP54 FMP52 : dimensions du raccord process / de la sonde 2.52 3.58 ø16 (0.63) ø16 (0.63) ø16 (0.63) ø16 ø16 (0.63) (0.63) ø68.5 (2.7) ø50.5 (1.99) ø16 (0.63) ø16 (0.63) ø4 (0.16) ø37 (1.46) ø22 (0.87) A0012757 ...
Page 85 Levelflex FMP51, FMP52, FMP54 FMP54 : dimensions du raccord process / de la sonde 60 mm 60 mm 60 mm 60 mm 60 mm 60 mm ø90 ø90 ø90 ø90 (3.54) (3.54) (3.54) (3.54) 14 mm 14 mm 14 mm...
Page 86 Levelflex FMP51, FMP52, FMP54 Épaisseur du disque de centrage ou de l' é toile de centrage ; pour le tableau des valeurs, voir ci-dessous Diamètre du disque de centrage ou de l' é toile de centrage : pour le tableau des valeurs, voir ci-dessous Point de référence de la mesure...
Page 87 Levelflex FMP51, FMP52, FMP54 Tolérances de longueur de Sondes à tige et sondes coaxiales Tolérance admissible en fonction de la longueur de sonde : sonde • < 1 m (3,3 ft) = –5 mm (–0,2 in) • 1 … 3 m (3,3 … 9,8 ft) = –10 mm (–0,39 in) •...
Page 88 Levelflex FMP51, FMP52, FMP54 Poids Boîtier Pièce Poids Boîtier GT18 - inox env. 4,5 kg Boîtier GT19 - plastique env. 1,2 kg Boîtier GT20 - aluminium env. 1,9 kg FMP51 avec raccord fileté G¾ ou NPT¾ Pièce Poids Pièce Poids Capteur env.
Page 89 Levelflex FMP51, FMP52, FMP54 Matériaux : Boîtier GT18 (inox, résistant à la corrosion) A0036037 N° Pièce Matériau Boîtier CF3M semblable à 316L/1.4404 2.1 Couvercle du compartiment de • Couvercle : CF3M (semblable à 316L/1.4404) l' é lectronique • Hublot : verre •...
Page 90 Levelflex FMP51, FMP52, FMP54 Matériaux : Boîtier GT19 (plastique) A0013788 N° Pièce Matériau Boîtier 2.1 Couvercle du compartiment de • Verre protecteur : PC l' é lectronique • Cache de protection : PBT-PC • Joint du couvercle : EPDM • Revêtement du filetage : vernis de glissement à base de graphite 2.2 Couvercle du compartiment de...
Page 91 Levelflex FMP51, FMP52, FMP54 Matériaux : boîtier GT20 (fonte d'alu moulée, revêtement pulvérisé) A0036037 N° Composant Matériau Boîtier, RAL 5012 (bleu) • Boîtier : AlSi10Mg (< 0,1 % Cu) • Revêtement : polyester 2.1 Couvercle du compartiment de • Couvercle : AlSi10Mg (< 0,1 % Cu) l' é...
Page 92 Levelflex FMP51, FMP52, FMP54 N° Composant Matériau Borne de terre • Vis : A2 • Rondelle élastique : A2 • Étrier de serrage : 304 (1.4301) • Support : 304 (1.4301) Plaque signalétique adhésive Plastique Dans la version avec le connecteur M12, le joint est en Viton (différent de la version standard).
Page 93 Levelflex FMP51, FMP52, FMP54 Matériaux : Raccord process Endress+Hauser fournit des brides DIN/EN et des raccords process à visser en inox selon AISI 316L (numéro de matériau DIN/ EN 1.4404 ou 14435). D' u n point de vue de leur propriété de stabilité...
Page 94 Levelflex FMP51, FMP52, FMP54 Matériaux : Sonde Levelflex FMP51 : sondes à tige Caractéristique 060 "Sonde" • AA : 8 mm 316L • AC : 12 mm 316L • AL : 12 mm AlloyC • BA : 16 mm 316L 500 mm séparable N°...
Page 95 Levelflex FMP51, FMP52, FMP54 Levelflex FMP51 : sondes coaxiales Caractéristique 060 "Sonde" • UA : ...mm, coax 316L • UC : ...mm, coax AlloyC • UB : ...inch, coax 316L • UD : ...inch, coax AlloyC N° Matériau Caractéristique 100 "Raccord process"...
Page 96 Levelflex FMP51, FMP52, FMP54 Levelflex FMP54 : sondes à câble Caractéristique 060 "Sonde" • LA : câble 4 mm N° Matériau • LB : câble 0.63in Caractéristique 610 "Accessoire monté" • OK : poids de centrage d=45mm OC : disque de centrage •...
Page 97 Levelflex FMP51, FMP52, FMP54 Matériaux : Support de montage A0015143 Support de montage pour la version "Capteur séparé" N° Composant Matériau Système de support 316L (1.4404) Support rond 316Ti (1.4571) Vis / écrous A4-70 Entretoises 316Ti (1.4571) ou 316L (1.4404) Demi-coquilles 316L (1.4404)
Page 98 Levelflex FMP51, FMP52, FMP54 Matériaux : Adaptateur et câble pour capteur séparé A0021722 Adaptateur et câble pour la version "Capteur séparé" N° Composant Matériau Câble FRNC Adaptateur de capteur 304 (1.4301) Borne 316L (1.4404) A4-70 Bande 316 (1.4401) Manchon à sertir Aluminium Plaque signalétique...
Page 99 Levelflex FMP51, FMP52, FMP54 Matériaux : capot de protection climatique A0015473 Pièce : matériau Capot de protection : 316L (1.4404) Pièce en caoutchouc moulé (4x) : EPDM Vis de fixation : 316L (1.4404) + fibre de carbone Support : 316L (1.4404) Borne de terre •...
Page 100 Levelflex FMP51, FMP52, FMP54 Opérabilité Concept de configuration Structure de menu orientée pour les tâches spécifiques à l'utilisateur • Mise en service • Fonctionnement • Diagnostic • Niveau expert Langues de programmation • English • Deutsch • Français • Español •...
Page 101 Levelflex FMP51, FMP52, FMP54 Configuration sur site Configuration Boutons-poussoirs Commande tactile avec Caractéristique de Option C "SD02" Option E "SD03" commande "Affichage ; Configuration" A0036312 A0036313 Eléments Afficheur à 4 lignes Afficheur à 4 lignes d'affichage Rétroéclairage blanc ; rouge en cas de défaut d' a ppareil...
Page 102 Levelflex FMP51, FMP52, FMP54 Configuration via Exigences technologie sans fil Bluetooth® A0036790  52 Capteur avec module Bluetooth Boîtier de l' é lectronique de l' a ppareil Module Bluetooth Cette option de configuration n' e st disponible que pour les appareils avec module Bluetooth. Les options suivantes sont possibles : •...
Page 103 Levelflex FMP51, FMP52, FMP54 Configuration à distance Via protocole HART A0036169  54 Options de configuration à distance via protocole HART API (automate programmable industriel) Unité d' a limentation de transmetteur, par ex. RN221N (avec résistance de communication) Raccordement pour Commubox FXA191, FXA195 et Field Communicator 375, 475 Field Communicator 475 Ordinateur avec outil de configuration (par ex.
Page 104 Levelflex FMP51, FMP52, FMP54 Via FOUNDATION Fieldbus FF-HSE FF-H1 FF-H1 A0017188  56 Architecture du système FOUNDATION Fieldbus avec composants associés Modem Bluetooth FFblue Field Xpert SFX350/SFX370 DeviceCare/FieldCare Carte d' i nterface NI-FF Industrial network FF-HSE High Speed Ethernet FF-H1...
Page 105 Levelflex FMP51, FMP52, FMP54 DeviceCare/FieldCare via interface service (CDI) A0032466  57 DeviceCare/FieldCare via interface service (CDI) Interface service (CDI) de l' a ppareil (= Endress+Hauser Common Data Interface) Commubox FXA291 Ordinateur avec outil de configuration DeviceCare/FieldCare Endress+Hauser...
Page 106 Levelflex FMP51, FMP52, FMP54 Intégration dans le système Le Tank Side Monitor NRF81 d' E ndress+Hauser dispose de fonctions de communication intégrées pour les sites avec plusieurs cuves équipées d' u n ou de plusieurs capteurs, par ex. radars, capteurs de de jaugeage de cuves température instantanée ou moyenne, sondes capacitives pour la détection de présence d' e au et/ou...
Page 107 Levelflex FMP51, FMP52, FMP54 Logiciel de gestion des stocks SupplyCare est un logiciel d' e xploitation basé sur le web et destiné à la coordination du flux de matériels et d' i nformations tout au long de la chaîne d' a pprovisionnement. SupplyCare fournit une SupplyCare vue d' e nsemble complète des niveaux de cuves et silos dispersés géographiquement, par exemple, en...
Page 108 Levelflex FMP51, FMP52, FMP54 A0034288  59 Exemple de plateforme de gestion des stocks avec SupplyCare Enterprise SCE30B SupplyCare Enterprise (via navigateur web) Installation SupplyCare Enterprise SupplyCare Enterprise sur appareils mobiles (via navigateur web) Ethernet/WLAN/UMTS Fieldgate FXA42 Alimentation 24 V DC Modbus TCP via Ethernet comme serveur/client Convertisseur de Modbus à...
Page 109 D' a utres services sont également proposés en plus de l' i nfrastructure informatique et du logiciel installé dans un Data Center Endress+Hauser sécurisé et redondant. Ces services comprennent la disponibilité définie du SAV Endress+Hauser mondial et des temps de réponse définis en cas de maintenance.
Page 110 UE de conformité, conjointement avec les normes appliquées. Endress+Hauser confirme que l' a ppareil a réussi les tests en apposant le marquage CE. L' e nsemble de mesure est conforme aux restrictions des substances de la Directive 2011/65/EU RoHS (Limitation des substances dangereuses) (RoHS 2).
Page 111 Levelflex FMP51, FMP52, FMP54 AD2000 • Pour FMP51/FMP54 : Le matériau en contact avec le produit 316L (1.4435/1.4404) correspond aux fiches techniques AD2000 W2 et W10. • Pour FMP52/FMP55 : Le matériau supportant la pression 316L (1.4435/1.4404) correspond aux fiches techniques AD2000 W2 et W10.
Page 112 Levelflex FMP51, FMP52, FMP54 Agrément pour les Le FMP54 est agréé comme limitateur pour hautes eaux (HW) et basses eaux (LW) pour des liquides dans des cuves soumises aux exigences selon EN12952-11 et EN12953-9 (certifié par TÜV Nord). chaudières à vapeur Structure du produit : caractéristique 590 "Autre agrément", version LX "Agrément pour les...
Page 113 Levelflex FMP51, FMP52, FMP54 Caractéristique 100 de la structure du produit Agrément NPS 2" Cl. 300, bride PTFE>316/316L ASME B16.5 NPS 2" Cl. 300, bride AlloyC>316/316L ASME B16.5 NPS 3" Cl. 300 RF, bride 316/316L ASME B16.5 NPS 3" Cl. 300, bride PTFE>316/316L ASME B16.5 NPS 3"...
Page 114 Levelflex FMP51, FMP52, FMP54 Test, certificat Caractéristique Désignation Agrément 580 "Test, certificat" Certificat matière 3.1, éléments métalliques en contact avec le produit, • FMP51 certificat de réception EN10204-3.1 • FMP54 Déclaration de conformité NACE MR0175, éléments métalliques en contact • FMP51 avec le produit •...
Page 115 Levelflex FMP51, FMP52, FMP54 Autres normes et directives • EN 60529 Indices de protection du boîtier (code IP) • EN 61010-1 Consignes de sécurité pour les appareils électriques de mesure, de commande, de régulation et de laboratoire • IEC/EN 61326 "Émission conforme aux exigences de la classe A".
Page 116 • Vérification automatique des critères d' e xclusion • Création automatique de la référence de commande avec édition en format PDF ou Excel • Possibilité de commande directe dans le shop en ligne Endress+Hauser Endress+Hauser...
Page 117 Levelflex FMP51, FMP52, FMP54 Protocole de linéarité en 3 Les points suivants doivent être pris en compte si l' o ption F3 (protocole de linéarité en 3 points) a été sélectionné dans la caractéristique 550 ("Étalonnage"). points Selon la sonde choisie, les 3 points du protocole de linéarité sont définis de la façon suivante : A0021843 Distance du point de référence R au premier point de mesure...
Page 118 Levelflex FMP51, FMP52, FMP54 Protocole de linéarité en 5 Les points suivants doivent être pris en compte si l' o ption F4 (protocole de linéarité en 5 points) a été sélectionné dans la caractéristique 550 ("Étalonnage"). points Les 5 points du protocole de linéarité sont répartis régulièrement sur la gamme de mesure (0 % - 100 %).
Page 119 Levelflex FMP51, FMP52, FMP54 Type de sonde Distance minimale entre Valeur minimale pour l'extrémité de la sonde et "Étalonnage vide" la marque 0 % Tige (non séparable) C ≥ 100 mm (4 in) E ≤ 3,9 m (12,8 ft) • Coax C ≥...
Page 120 Levelflex FMP51, FMP52, FMP54 Paramétrage personnalisé Si l' o ption IJ "Paramétrage HART personnalisé", IK "Paramétrage PA personnalisé" ou IL "Paramétrage FF personnalisé" a été sélectionnée dans la caractéristique 570 "Service", il est possible de choisir des préréglages qui diffèrent des réglages par défaut pour les paramètres suivants : Paramètre...
Page 121 Levelflex FMP51, FMP52, FMP54 Packs application Heartbeat Diagnostics Disponibilité Disponible dans toutes les versions d' a ppareil. Fonctionnement • Autosurveillance continue de l' a ppareil. • Messages de diagnostic délivré à • l' a fficheur local. • un système d' a sset management (p. ex. FieldCare/DeviceCare).
Page 122 Levelflex FMP51, FMP52, FMP54 Heartbeat Verification Disponibilité Disponible pour les versions suivantes de la caractéristique 540 "Pack application" : • EH : Heartbeat Verification + Monitoring • EJ : Heartbeat Verification Fonctionnalité de l'appareil vérifiée sur demande • Vérification du bon fonctionnement de l' a ppareil de mesure dans les spécifications.
Page 123 Levelflex FMP51, FMP52, FMP54 Heartbeat Monitoring Disponibilité Disponible pour les versions suivantes de la caractéristique 540 "Pack application" : EH : Heartbeat Verification + Monitoring Fonctionnement • En plus des paramètres de vérification, les valeurs de paramètres correspondantes ne sont plus consignées.
Page 124 Levelflex FMP51, FMP52, FMP54 Accessoires Accessoires spécifiques à Capot de protection climatique l'appareil Accessoires Description Capot de protection climatique A0015466 300 (11.8) 275 (10.8) 255.1 (10) 164 (6.46) A0015472  61 Capot de protection climatique ; unité de mesure : mm (in) ...
Page 125 Levelflex FMP51, FMP52, FMP54 Support de montage pour le boîtier de l'électronique Accessoires Description Support de montage pour le boîtier de l' é lectronique ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  62 Support de montage pour le boîtier de l' é lectronique ; unité de mesure : mm (in)
Page 126 Levelflex FMP51, FMP52, FMP54 Tige prolongatrice / dispositif de centrage Accessoires Description Tige prolongatrice / dispositif de centrage HMP40 • Convient pour : FMP54 • Température autorisée au bord inférieur du piquage : • sans disque de centrage : pas de restriction •...
Page 127 Levelflex FMP51, FMP52, FMP54 Kit de montage, isolé Accessoires Description Kit de montage, isolé convient pour • FMP51 • FMP54 A0013586  63 Contenu de la livraison du kit de montage : Manchon isolant Anneau à vis Pour fixer les sondes à câble, de telle sorte qu' e lles soient isolées de façon sûre.
Page 128 Levelflex FMP51, FMP52, FMP54 Étoile de centrage Accessoires Description Étoile de centrage PEEK  48-95 mm convient pour 10 (0.39) • FMP51 • FMP54 ø48 (1.89) ø75 (2.95) ø95 (3.74) A0014576 L' é toile de centrage est adaptée aux sondes avec diamètre de tige de 16 mm (0,6 in) et peut être utilisée dans des conduites DN50 à...
Page 129 Levelflex FMP51, FMP52, FMP54 Accessoires Description Étoile de centrage PFA •  16,4 mm (0,65 in) •  37 mm (1,46 in) convient pour • FMP51 • FMP52 • FMP54 A0014577 Pour sonde 8 mm (0,3 in) Pour sondes 12 mm (0,47 in) et 16 mm (0,63 in) L' é...
Page 130 Levelflex FMP51, FMP52, FMP54 Accessoires Description Étoile de centrage PEEK, ⌀ 48 … 95 mm Ø4 (0.16) (1,9 … 3,7 in) convient pour • FMP51 • FMP52 • FMP54 A0035182 L' é toile de centrage est adaptée aux sondes avec diamètre de câble de 4 mm (¹⁄₆ in) (sondes à...
Page 131 Levelflex FMP51, FMP52, FMP54 Poids de centrage Accessoires Description Poids de centrage 316L  45 mm (1,77 in) convient pour • FMP51 • FMP54 Ø20 (0.79) Ø30 (1.18) Ø5,5 (0.22) Ø11 (0.43) Ø45 (1.77) A0038923 Le poids de centrage est adapté aux sondes avec diamètre de câble de 4 mm (¹⁄₆ in) et peut être utilisé...
Page 132 Levelflex FMP51, FMP52, FMP54 Accessoires Description Poids de centrage 316L •  75 mm (2,95 in) •  95 mm (3,7 in) convient pour • FMP51 • FMP54 Ø20 (0.79) ØA Ø30 (1.18) Ø5,5 (0.22) Ø8 (0.31) 11 (0.43) ØB A0038924 A = 52,5 mm (2,07 in) pour conduite DN80/3"...
Page 133 Levelflex FMP51, FMP52, FMP54 Affichage déporté FHX50 Accessoires Description Affichage déporté FHX50 A0019128 • Matériau : • Plastique PBT • 316L/1.4404 • Aluminium • Indice de protection : IP68 / NEMA 6P et IP66 / NEMA 4x • Compatible avec le module d' a ffichage : •...
Page 134 Levelflex FMP51, FMP52, FMP54 Parafoudre Accessoires Description Protection contre les surtensions pour appareils 2 fils OVP10 (1 voie) OVP20 (2 voies) A0021734 Caractéristiques techniques • Résistance par voie : 2 × 0,5 Ω • Tension continue de seuil : 400 … 700 V •...
Page 135 Levelflex FMP51, FMP52, FMP54 Module Bluetooth pour les appareils HART Accessoires Description Module Bluetooth A0036493 • Mise en service simple et rapide SmartBlue (app) • Aucun outil ou adaptateur supplémentaire n' e st nécessaire • Courbe de signal via SmartBlue (app) •...
Page 136 Pour plus de détails, voir l' I nformation technique TI00404F Commubox FXA291 Relie les appareils de terrain Endress+Hauser à une interface CDI (= Endress+Hauser Common Data Interface) et au port USB d' u n ordinateur de bureau ou portable Référence : 51516983 Pour plus de détails, voir l' I nformation technique TI00405C...
Page 137 • W@M Device Viewer (www.endress.com/deviceviewer) : entrer le numéro de série figurant sur la plaque signalétique • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel 2D (code QR) de la plaque signalétique Instructions condensées (KA)
Page 138 Levelflex FMP51, FMP52, FMP54 Manuel de mise en service Guide de référence Le manuel de mise en service contient toutes les informations nécessaires aux différentes phases du (BA) cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception des marchandises et du stockage au dépannage, à...
