4 Elektrische Installation

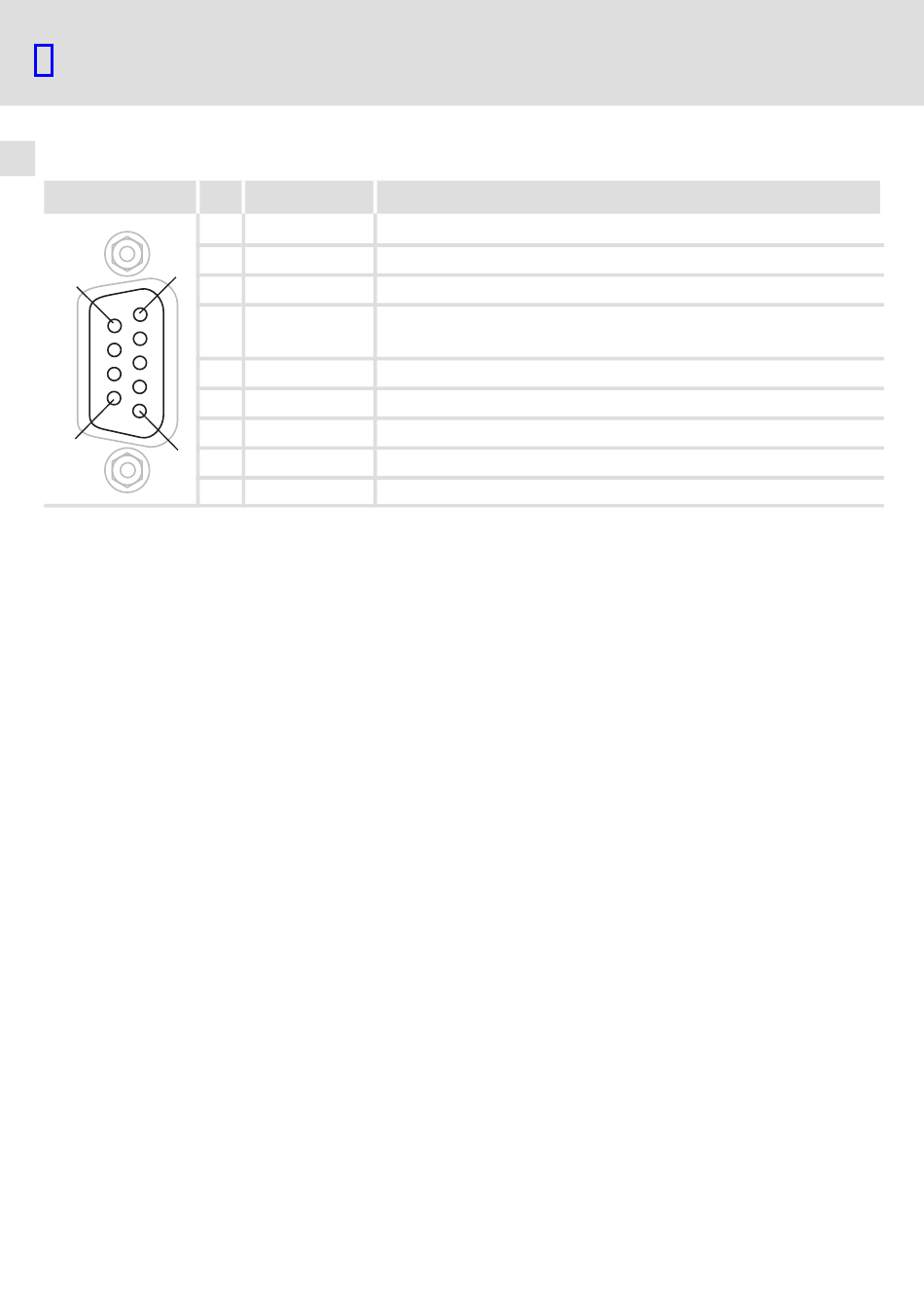

Belegung der Sub−D−Buchse
Belegung der Sub−D−Buchse
Ansicht Pin
1
2
5
9
3
4
5
6
7
6
1
8
9
18
Bezeichnung Erläuterung
− −
− −
RxD/TxD−P Datenleitung−B (Empfangs− / Sendedaten−Plus)
RTS Request To Send
(Empfangs− / Sendedaten, kein Differenzsignal)
M5V2 Datenbezugspotential (Masse zu 5V)
P5V2 5 V DC / 30 mA (Busabschluss)
− −
RxD/TxD−N Datenleitung−A (Empfangs− / Sendedaten−Minus)
− −
l
EDKMF2133 DE/EN/FR 6.1
