3.4 Identification

3.4.1 Plaque signalétique
Le CUE peut être identifié à l'aide de la plaque signalétique. Un
exemple est présenté ci-dessous.
T/C: CUE202P1M2T5E20H1BXCXXXSXXXXAXBXCXXXXDX
S/N: 123456G234
Prod. no: 12345678
1.5 kW (400V)
IN: 3x380-500 V 50/60Hz 3.7A
OUT: 3x0-Vin 0-100Hz 4.1 A 2.8 kVA
CHASSIS/IP20 Tamb. 45C/122F
IIIIIIIIIIIBAR CODEIIIIIIIIIII
Listed 76X1 E134261 Ind. Contr. Eq.
See manual for prefuse
CAUTION:
SEE MANUAL / VOIR MANUEL
WARNING:
STORED CHARGE DO NOT TOUCH UNTIL
4 MIN AFTER DISCONNECTION
CHARGE RESIDUELLE, ATTENDRE
4 MIN APRES DECONNEXION

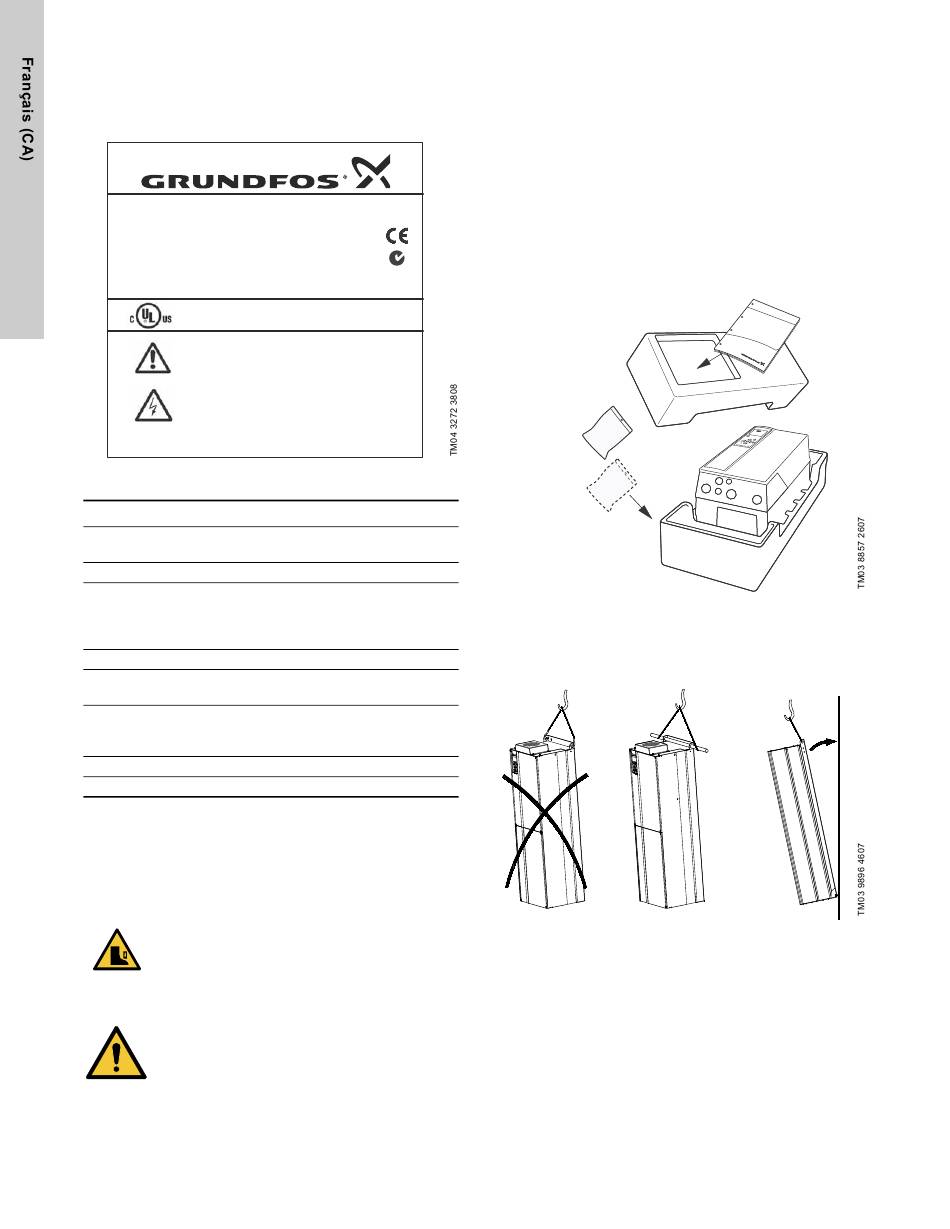

Fig. 1
Exemple de plaque signalétique
Texte
Description
CUE (nom du produit)
T/C:
202P1M2... (code interne)
Prod. no:
Code article 12345678
Numéro de série : 123456G234
Les trois derniers chiffres indiquent la date de
S/N:
production : 23 est la semaine et 4 correspond
à l'année 2004.
1.5 kW (2 hp)
Puissance typique à l'arbre sur le moteur
Tension d'alimentation, fréquence et courant
IN:
d'entrée maximal
Tension du moteur, fréquence et courant de
OUT:
sortie maximal. La fréquence de sortie maxi-
male dépend généralement du type de pompe.
CHASSIS/IP20 Indice de protection
Tamb.
Température ambiante maximale
3.4.2 Étiquette d'emballage
Le CUE peut également être identifié à l'aide de l'étiquette appo-
sée sur l'emballage.
4. Réception du produit
AVERTISSEMENT
Écrasement des pieds
Blessures graves ou mort
- Utiliser des chaussures de sécurité pendant le
transport et éviter d'empiler les cartons.
PRÉCAUTIONS
Levage de charges lourdes
Blessure mineure ou modérée
- Utiliser un équipement de levage approprié lors de
la manipulation du produit.
- Suivre les réglementations locales.
4

4.1 Transport du produit

Le CUE ne doit être déballé qu'une fois sur le site d'installation,
pour éviter tout dommage pendant le transport.

4.2 Inspection du produit

À la réception, vérifier si l'emballage est intact et si l'unité est
complète. En cas de dommages durant le transport, adresser une
réclamation au transporteur.
Noter que le CUE est livré dans un emballage qui ne convient pas
au stockage en extérieur.
4.3 Contenu de la boîte de livraison
En plus de l'unité elle-même, l'emballage contient un ou plusieurs
sachets d'accessoires ainsi que de la documentation. Voir fig. 2.
MADE IN DENMARK
Fig. 2
4.3.1 Levage du CUE
Toujours lever le CUE par les orifices de levage. Utiliser une
barre pour éviter de courber les orifices de levage. Voir fig. 3.
Fig. 3
Documentation
Sachets
accessoires
Emballage du CUE
Méthode de levage recommandée
