3 Installation
3.14 Départ et retour chauffage
Attention!
Veillez à ce que les conduites de raccordement
ne soient pas tendues lors du montage afin
d'éviter toute fuite!
Attention!
Rincez soigneusement l'installation de
chauffage avant de raccorder l'appareil!
Vous enlèverez ainsi les résidus tels que les perles
desoudure, la calamine, lechanvre, la rouille, lasaleté,
etc. des tuyaux. Si non, ces matières peuvent se
déposer dans l'appareil et provoquer des
dysfonctionnements.
• Montez le robinet de purge (3) avec le joint (2) sur le
retour chauffage de la plaque (1).
• Montez le tuyau de retour chauffage (4) sur le robinet
de purge (3).
• Montez le robinet de purge (6) avec le joint (7) sur le
départ chauffage de la plaque (8).
• Montez le tube départ (5) sur le robinet de purge (6).
• Après l´installation, démontez la barette métallique
(9) avant d´accrocher l´appareil.
5
6
7

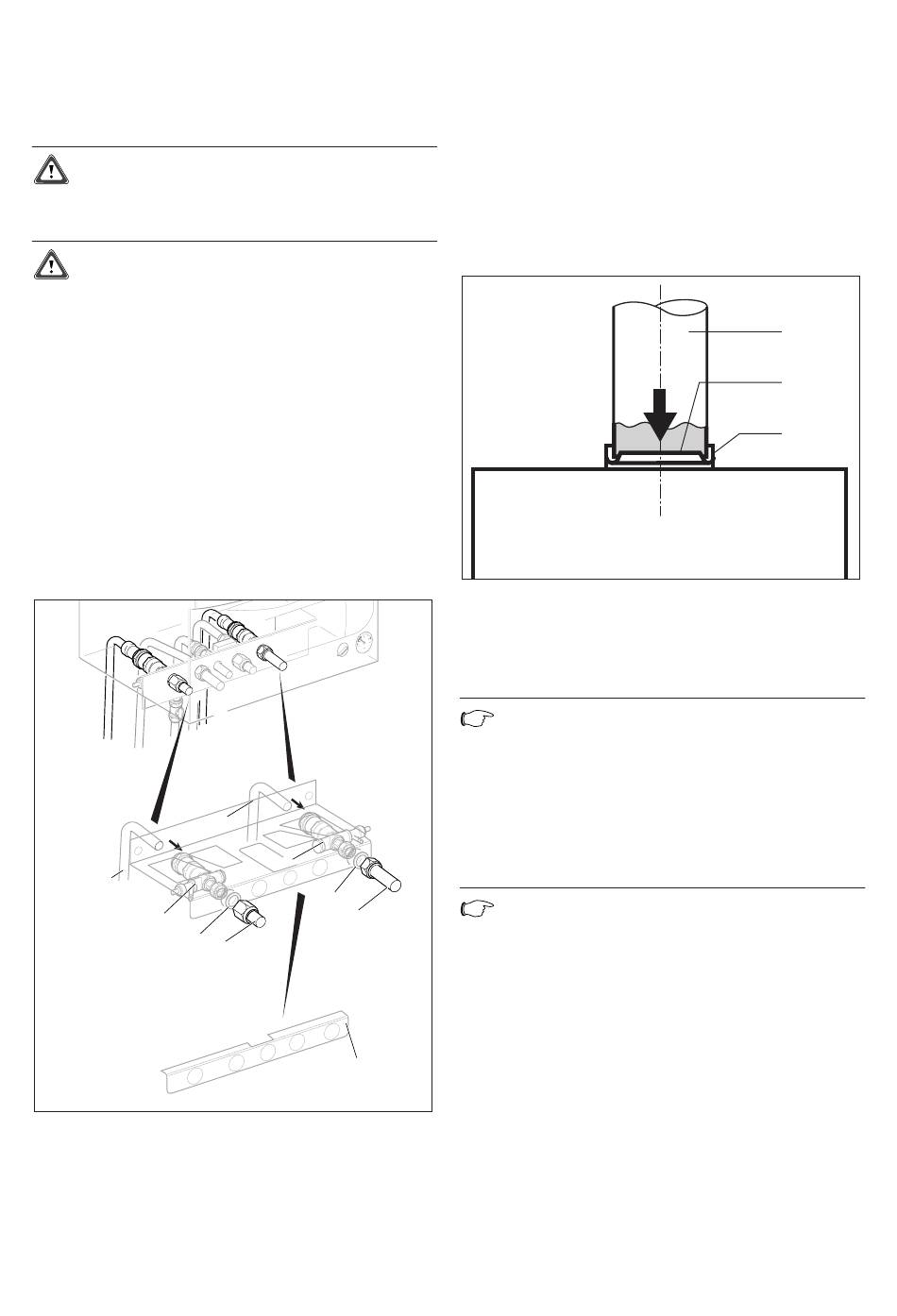

Fig. 3.11: Montage départ et retour chauffage
12
I
0
4
3
2
1
8
9
3.15 Evacuation des produits de combustion
VUI 240-7, 280-7
• Insérez le conduit d'évacuation des produits de
combustion (1) dans le raccord des produits de
combustion (2).
Assurez-vous de la rectitude de la position du conduit
d'évacuation des produits de combustion dans le col
(3) de la sécurité d'écoulement.
Fig. 3.12a: Raccord du conduit d'évacuation des produits de
combustion VUI 240-7, 280-7
3.16 Système ventouse (amenée d'air/évacuation des
gaz brûlés) VUI 242-7, 282-7
Remarque!
L'appareil peut être utilisé avec divers types de
ventouses. La ventouse la mieux adapté à
chaque cas est disponible en option (voir
également les instructions de montage des
accessoires ventouses).
• Montez la ventouse à l'aide des instructions de
montage fournies avec l'appareil.
Remarque!
L'aquaPLUS ne permet pas de modifier la
conduite d'air/de gaz brûlés sur la sortie arrière.
Notice d'installation et de maintenance VUI 240-7, 280-7, 242-7, 282-7
