3.12 Raccord gaz
Attention!
Veillez à ce que la conduite de gaz ne soit pas
tendue lors du montage afin d'éviter toute fuite!
L'étanchéité du bloc de réglage du gaz doit
uniquement être vérifiée à une pression
maximale de 50 mbars!
• Montez la plaque de raccordement.
• Montez la pièce de raccordement (3) avec le double
raccord olive (2) sur le raccord gaz de la plaque (1).
• Montez l´ensemble sur le robinet gaz (4).
Notice d'installation et de maintenance VUI 240-7, 280-7, 242-7, 282-7
3.13 Raccord d'eau froide et d'eau chaude
Attention!
Veillez à ce que les conduites de raccordement
ne soient pas tendues lors du montage afin
d'éviter toute fuite!
• Montez la valve antiretour provenant du kit fourni
(voir rembourrage du haut du carton de l'appareil),
conformément au schéma de montage fourni, dans le
raccord de l'eau froide de l'appareil. Veillez à bien
positionner l'insert de la valve (respectez le sens de
l'écoulement).
• Montez le robinet de remplissage (3) avec le joint (2)
sur le raccord eau froide de la plaque (1).
• Montez la tubulure (4).
• Montez le tuyau d´eau chaude (5) avec le joint (6) sur
le raccord eau chaude (7) de la plaque.
4
5
6

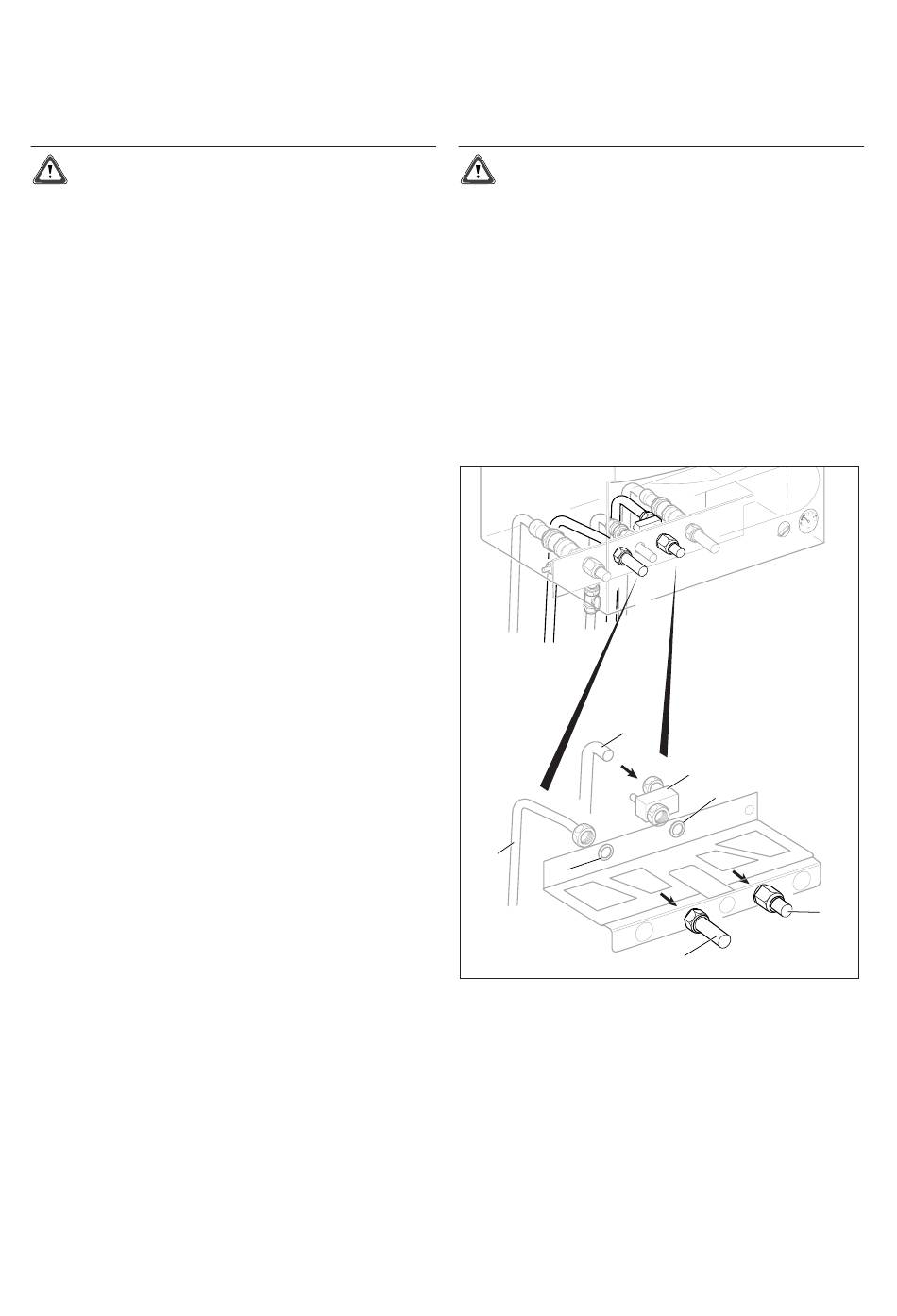

Fig. 3.10: Montage des raccords eau froide et eau chaude
Installation 3
I
0
3
2
1
7
