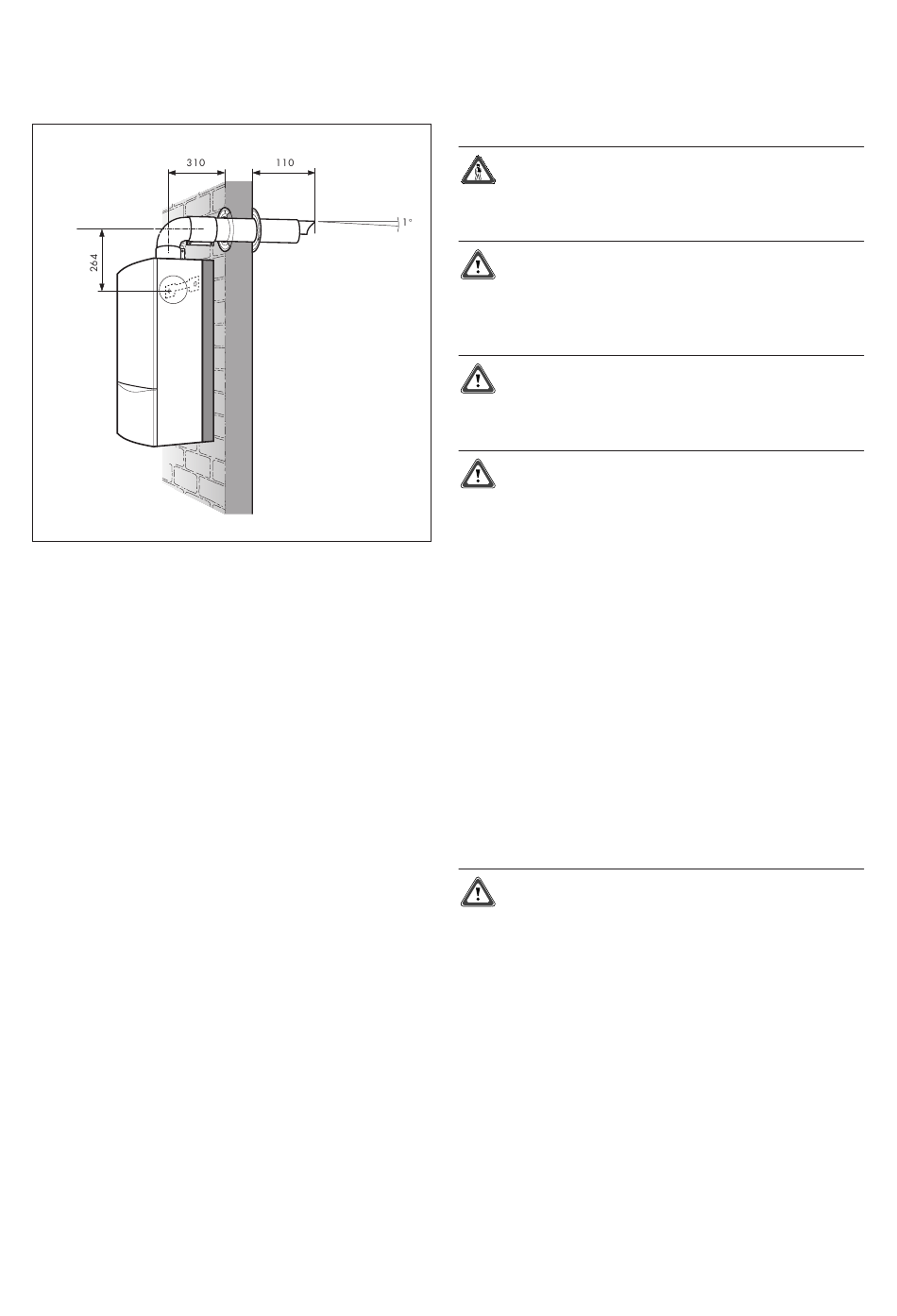

Fig. 3.12b: Exemple VUI 242-7, VUI 282-7
Notice d'installation et de maintenance VUI 240-7, 280-7, 242-7, 282-7
3.17 Raccord électrique
Danger!
Tous les travaux d'électricité doivent être
réalisés par un spécialiste suivant la législation
en vigueur.
Attention!
Tension électrique!
Risque d'électrocution sur les raccords sous
tension. Coupez toujours l'alimentation
électrique avant de procéder à l'installation.
Attention!
Même lorsque l'interrupteur principal est coupé,
les bornes de raccordement au réseau L et N
sont sous tension!
Attention!
Ne reliez pas les bornes 7, 8, 9 au réseau!
Risque de destruction du système électronique!
L'appareil est prêt à être branché et doit être raccordé
par un câble fixe. Le système de câblage Vaillant vous
permet de procéder rapidement et sans difficulté à
l'installation électrique.
Lors du câblage, procédez comme suit:
• Ouvrez le portillon frontal et rabattez le coffret
électrique vers l'avant.
• Déclipsez le couvercle arrière du coffret électrique (1)
aux emplacements (2) et démontez le.
• Coupez les fils de raccordement (3) à env. 50 cm de la
sortie murale et isolez les fils.
• Effectuer le raccordement au réseau comme illustré
fig. 3.14.
• Reliez les câbles de raccordement au réseau N, L et la
terre avec les raccords correspondants sur la platine
(voir fig. 3.15).
Attention!
Notez que le raccordement au réseau doit se
faire uniquement sur les contacts prévus à cet
effet (N, L et terre). Ne reliez pas l'appareil au
réseau par le biais d'autres bornes!
• Si nécessaire, connecter les accessoires illustrés fig.
3.15 de la même manière.
• Reclipsez le couvercle arrière du coffret électrique.
• Rabattez le coffret électrique et bloquez-le en
tournant les deux fermetures de 90° vers la droite.
• Fermez le portillon frontal.
Installation 3
13
