3.1.1 Campi d'impiego

Nel laboratorio odontotecnico possono essere definiti diversi settori di lavoro e campi d'impiego.
In ragione della quantità di polvere prodotta e della potenza di aspirazione disponibile, è possibile azio-
nare i due canali di aspirazione contemporaneamente o preferibilmente in modo alternato.
Postazione di lavoro
standard (PL)
Preparazione del lavoro
(PR)
Apparecchi (AP)
Utilizzo raccomandato dei canali di aspirazione:
PL + PL
Canali di aspirazione A e B contemporaneamente
PL + PR
Canali di aspirazione A e B contemporaneamente
PR + PR
Canale di aspirazione A o B alternatamente
AP + AP
Canale di aspirazione A o B alternatamente
PL + AP
Canale di aspirazione A o B alternatamente
PR + AP
Canale di aspirazione A o B alternatamente

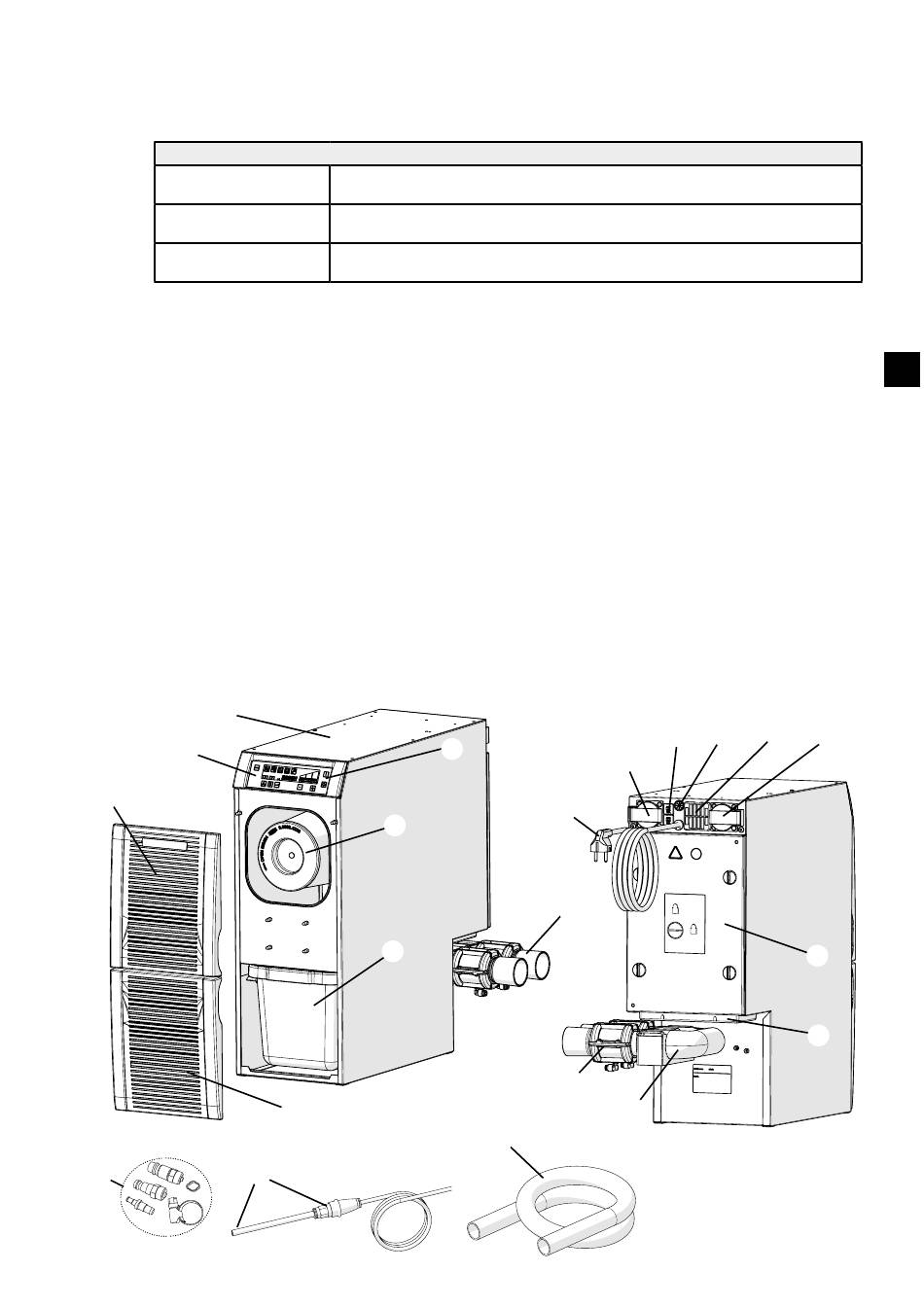

3.2

Componenti e elementi funzionali

1
Silent TS2
2
Pannello di comando
3
Interruttore on / off
4 Schermo frontale / Filtro fine
5
Schermo frontale / Vano raccogli-polvere
6 Filtro fine
7
Vano raccogli-polvere
8
Cavo di rete
9
Connettori mobili (A, B)
10 Protezione apparecchio
11 Filtro elettronica
1
2
4
17
12
Ambito di lavoro / Campo d'impiego
Rettificare, separare, lucidare, ecc. diversi materiali dentali come ad es.
leghe, resine, ceramiche, gessi ecc. in quantità normali con il micromotore
Essenzialmente rettifica di gessi e resine in grandi quantità con il micromo-
tore
Apparecchi con forte formazione di polveri come ad es. microsabbiatrici,
sabbiatrici a riciclo, ecc.
3
6
7
5
12 Raccordo per l'aria compressa con filtro
per l'aria compressa (il tubo pneumatico
è collegato fisso)
13 Pannello protettivo del vano motore
14 Filtro aria di scarico
15 Valvola a manicotto con raccordo di
aspirazione
16 Collettore di aspirazione
17 Set di raccordo
18 Tubo di aspirazione
9
8
15
15
16
18
- 5 -
10
12
11
9
13
14
Fig. 1
IT
