Montaggio delle valvole a manicotto

Per evitare i danni durante il trasporto, la componente formata
da:
- valvole a manicotto (15)
- collettore di aspirazione (16)
- supporto (20)
non è montata sull'apparecchio ma è premontata e inclusa
nella confezione.
Deve essere montata sull'apparecchio prima dell'utilizzo:
⇒ Svitare la vite zigrinata (19, Fig. 4a).
⇒ Inserire il collettore di aspirazione (16) sul manicotto dell'a-
spiratore e agganciare il supporto (20) sulle viti di supporto
(26, Fig. 4b).
⇒ Fissare il supporto con la vite zigrinata (19, Fig. 4a).
⇒ Connettere i tubi pneumatici alle valvole a manicotto:
- Osservare la marcatura dei tubi pneumatici (A, B) e la correlazione ai canali di aspirazione.
IT
- Inserire il tubo pneumatico nel raccordo della valvola a manicotto fino alla battuta. Nel far ciò si
deve superare una leggera resistenza.

4.5.1 Cambiare la direzione del collettore di aspirazione

Durante queste operazioni, prestare attenzione a non staccare i tubi pneumatici delle valvole a
manicotto. All'occorrenza, staccare prima di eseguire queste operazioni (premere l'anello sul
raccordo per l'aria compressa e togliere il tubo pneumatico) e quindi rimontare una volta termi-
nati i lavori.
⇒ Estrarre le valvole a manicotto (15, Fig. 3) dal collettore di aspirazione (16, Fig. 3).
⇒ Svitare la vite zigrinata (19).
⇒ Staccare il collettore di aspirazione con il supporto (20) dalle viti di fissaggio
ruotandolo e toglierlo verso il retro dal bocchettone dell'aspiratore (A).
⇒ Estrarre il collettore di aspirazione dal supporto (B), girarlo (C) e reinserire nel
supporto nella nuova posizione (D).
⇒ Montare il collettore di aspirazione sul bocchettone dell'aspiratore e agganciare
(E) il supporto nelle viti di fissaggio (26).
⇒ Fissare il supporto con la vite zigrinata (19).
⇒ Spingere le valvole a manicotto nel collettore di aspirazione fino alla battuta.
Un leggero movimento rotatorio facilita l'operazione.
A
16
20
B C
- 8 -
15 20
D E
26
16

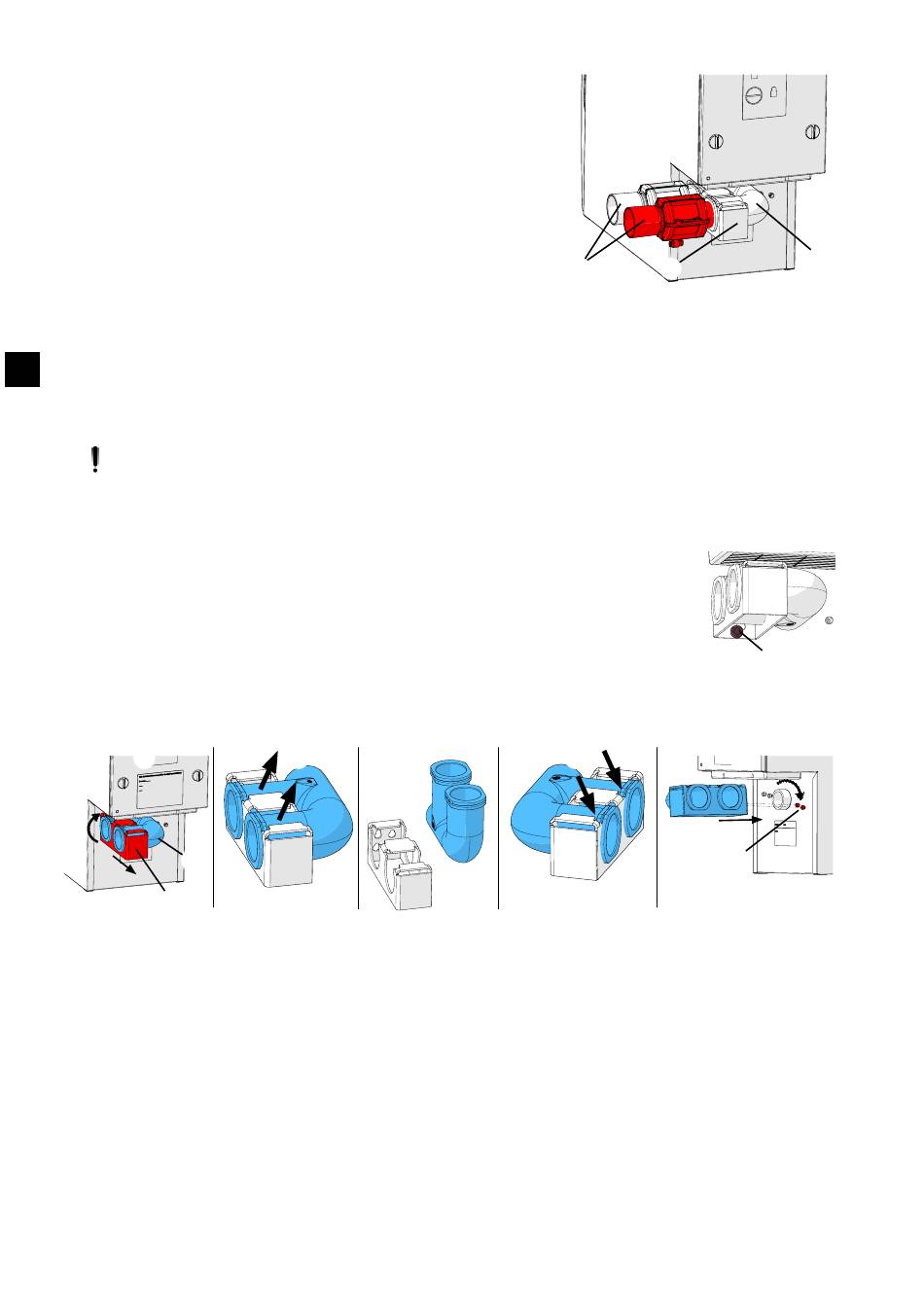

Fig. 3
19
Fig. 4a
Fig. 4b
